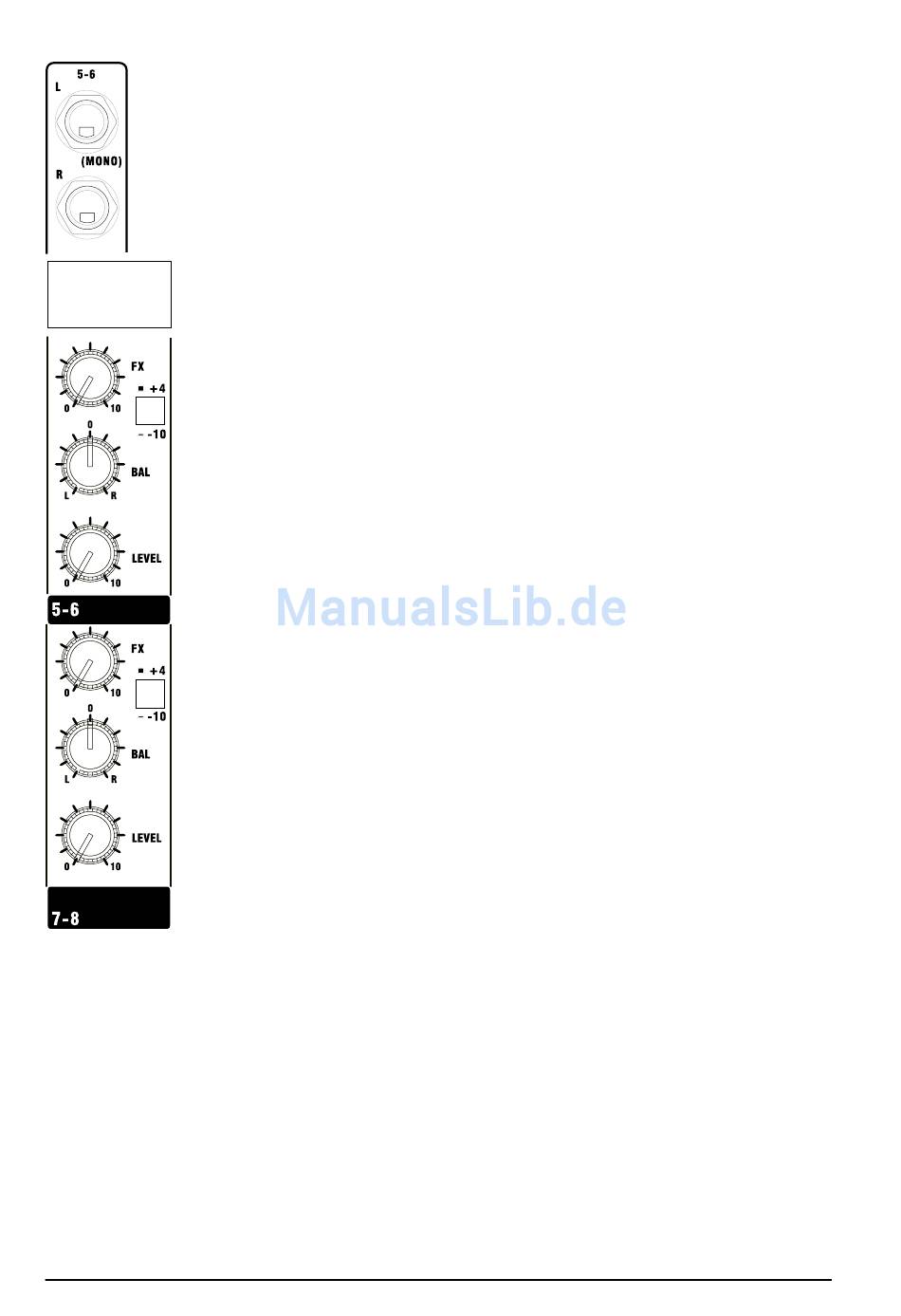

STEREO-EINGANGSKANÄLE (am Beispiel des Notepad 124FX)
Es sind insgesamt vier Stereo Eingänge vorhanden.
1 STEREO EINGÄNGE
Stereoklinkenbuchsen zum Anschluß von Keyboards, Drum Machines, Synthesizern,
Band- und Effektgeräten. Die Eingänge sind SYMMETRIERT, um Geräuscharmut und
höchste Leistung professioneller Geräte zu sichern; UNSYMMETRISCHE Quellen können mit
entsprechend verdrahteten Steckern (s. "Verdrahtung" weiter oben) angeschlossen werden,
wobei die Kabel so kurz wie möglich sein sollten. Mono-Quellen werden mit der linken
Buchse verbunden.
2 AUX/FX SEND (FX send shown, Notepad 124FX)
Sie dienen zum Erstellen separater Abmischungen für Monitor, Effekte oder Mitschnitt und
besitzen eigene Ausgänge auf dem rückseitigen Anschlußfeld Für Effekte ist es nützlich, das
Signal nachregeln zu können (POST-FADE), für Monitor-Anwendungen muß das Send-Signal
Fader-unabhängig sein (PRE-FADE).
Nur bei Notepad 124/124FX
3 +4/-10 SCHALTER (
Dieser Schalter erlaubt Ihnen die Eingangsempfindlichkeit des Stereoeingangs zu
wechseln. Die meisten Geräte im Consumerbereich, wie beispielsweise CD-Spieler oder
MP3 Player haben einen Ausgang von -10dBv. In diesem Fall sollte der der -10dBv Schalter
niedergedrückt sein. Für professionelles Equipment, welches einen höheren Ausgangspegel
hat, sollte das +4-Setting gewählt werden. Im Zweifelsfall sollten Sie immer mit dem
+4-Setting beginnen, damit der Input des Kanals nicht übersteuert wird.
4 BAL (BALANCE)
Dieser Regler bestimmt die Stärke des Kanalsignals zur linken und rechten MIX-Summe und
plaziert die Quelle im Stereospektrum. Bei Links- oder Rechtsanschlag wird nur die jeweilige
Seite dem Mix hinzugefügt. In Mittelstellung wird das Signal 1:1 übertragen.
5 INPUT KANAL
Dieser Regler erlaubt das präzise justieren der verschiedenen Kanalsignale, welche alle in
der Master Sektion zusammengeführt werden.
* Der Notepad 102 verfügt über eine Kombination aus 3-poligen 6,3mm Klinkeneingängen
und Cinch Anschlüssen. Die 6,3mm Klinkeneingänge sind optimiert für professionelle
+4dBu Signalpegel, während die Cinch-Eingänge für Equipment mit -10dBv Signalpegel, wie
CD oder MP3 Player und viele Computersoundkarten und Audio Interfaces geeignet sind.
)
Soundcraft Notepad Bedienungsanleitung
