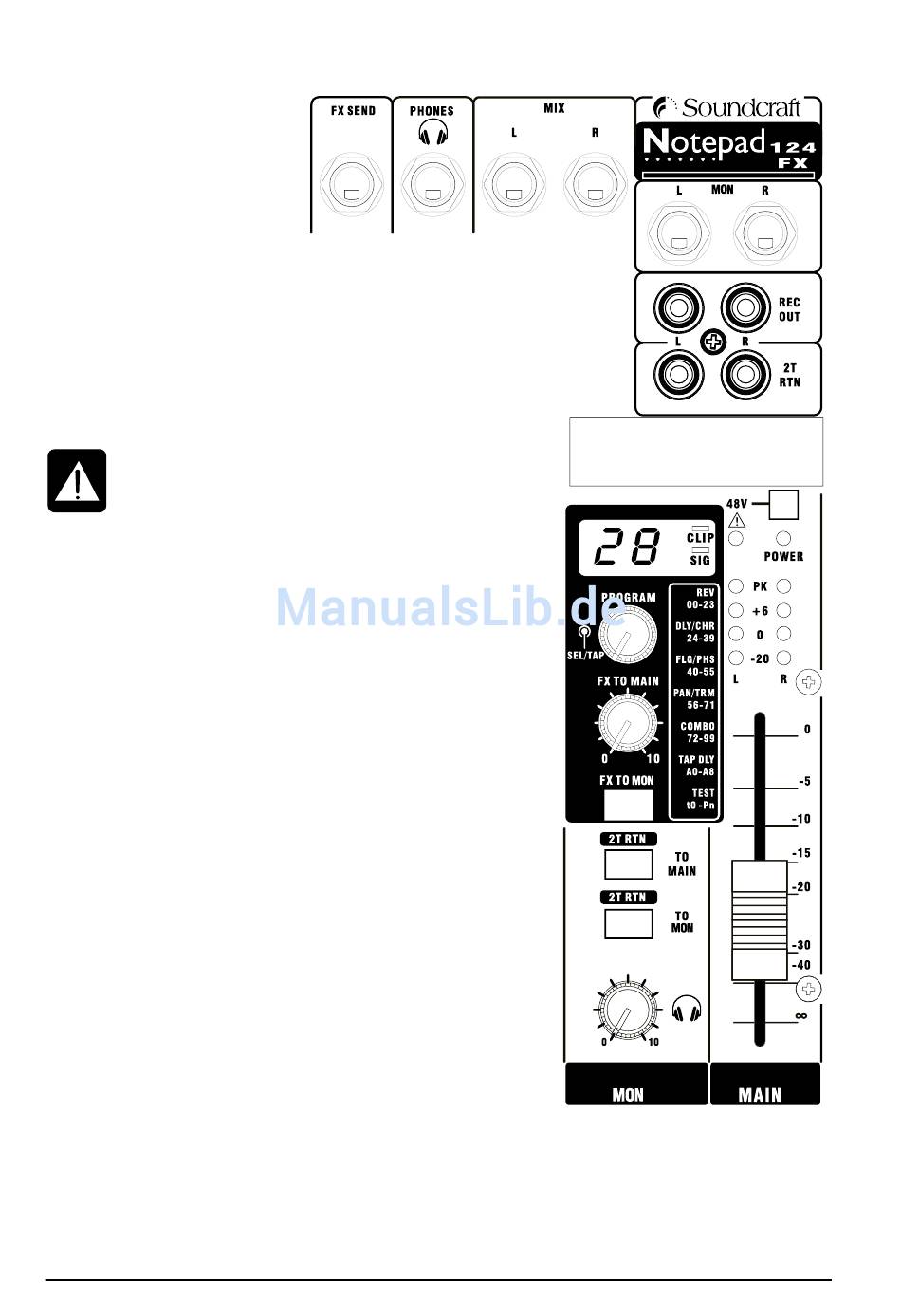

MASTERSEKTION (am Beispiel des Notepad 124FX)
1 NETZANZEIGE
Diese LED leuchtet, wenn das Mischpult mit Netzstrom versorgt wird.
2 PHANTOMSPEISUNG
Zahlreiche professionellen Kondensator-Mikrophone benötigen
Phantomspeisung, bei der die nötige Spannung über das Mikrophonkabel
geführt wird. Drücken des Tasters legt +48V auf alle Mikrophoneingänge,
die zugehörige LED zeigt die Spannungsversorgung an.
WARNUNG: Unsymmetrische Mikrophone können durch die
Phantomspeisung beschädigt, symmetrische dynamische
Mikrophone normalerweise mit eingeschalteter Phantomspeisung
benutzt werden (vergewissern Sie sich bei Ihrem Mikrophonhersteller).
Zur Vermeidung von Schäden an externen Geräten sollten vor dem
Einschalten der Phantomspeisung die Mikrophone angeschlossen und alle
Ausgangsfader zugezogen sein.
ZWEISPUR-EINGANG
3 2-TRACK IN
Diese beiden RCA/Cinch-Buchsen dienen als unsymmetrischer
Stereoanschluß für Abspielgeräte mit Line-Pegel.
4 ROUTE 2-TRACK TO MAIN
Drücken Sie diesen Schalter um das 2-Track Eingangssignal zu den MIX L
und R (Links und Rechts) Ausgängen zu routen.
5 ROUTE 2-TRACK TO MON
Drücken Sie diesen Schalter um das 2-Track Eingangssignal zu den
MONITORING Ausgängen zu routen.
MONITORAUSGANG
6 MONITOR-AUSGANGSPEGEL
Dieser Regler stellt den Pegel der Ausgänge MONITOR LEFT & RIGHT ein.
7 MONITOR OUTPUTS
Symmetrische Stereo-Klinkenbuchsen dienen als Monitor-Ausgänge.
8 KOPFHÖRERAUSGANG
Der PHONES-Ausgang ist eine Stereoklinkenbuchse für Kopfhörer mit 200Ω
Impedanz oder höher. 8Ω-Kopfhörer sind ungeeignet.
22
q
8
e
r
4
5
6
Soundcraft Notepad Bedienungsanleitung
