Soundcraft Notepad Bedienungsanleitung
Stereo Inputs 7-8, 9-10 (Notepad 102)
Diese Eingänge akzeptieren Cinch Stecker (unsymmetrisch) und sind optimiert für
den -10dBV Betrieb von Linesignalen wie z.B. CD oder MP3 Playern. Sie können auch
Signale von symmetrischen Quellen mit der passenden Kabelkonfiguration verarbeiten.
Lesen Sie bitte die Seiten 34/35 für Details zu korrekten Kabelbelegungen.

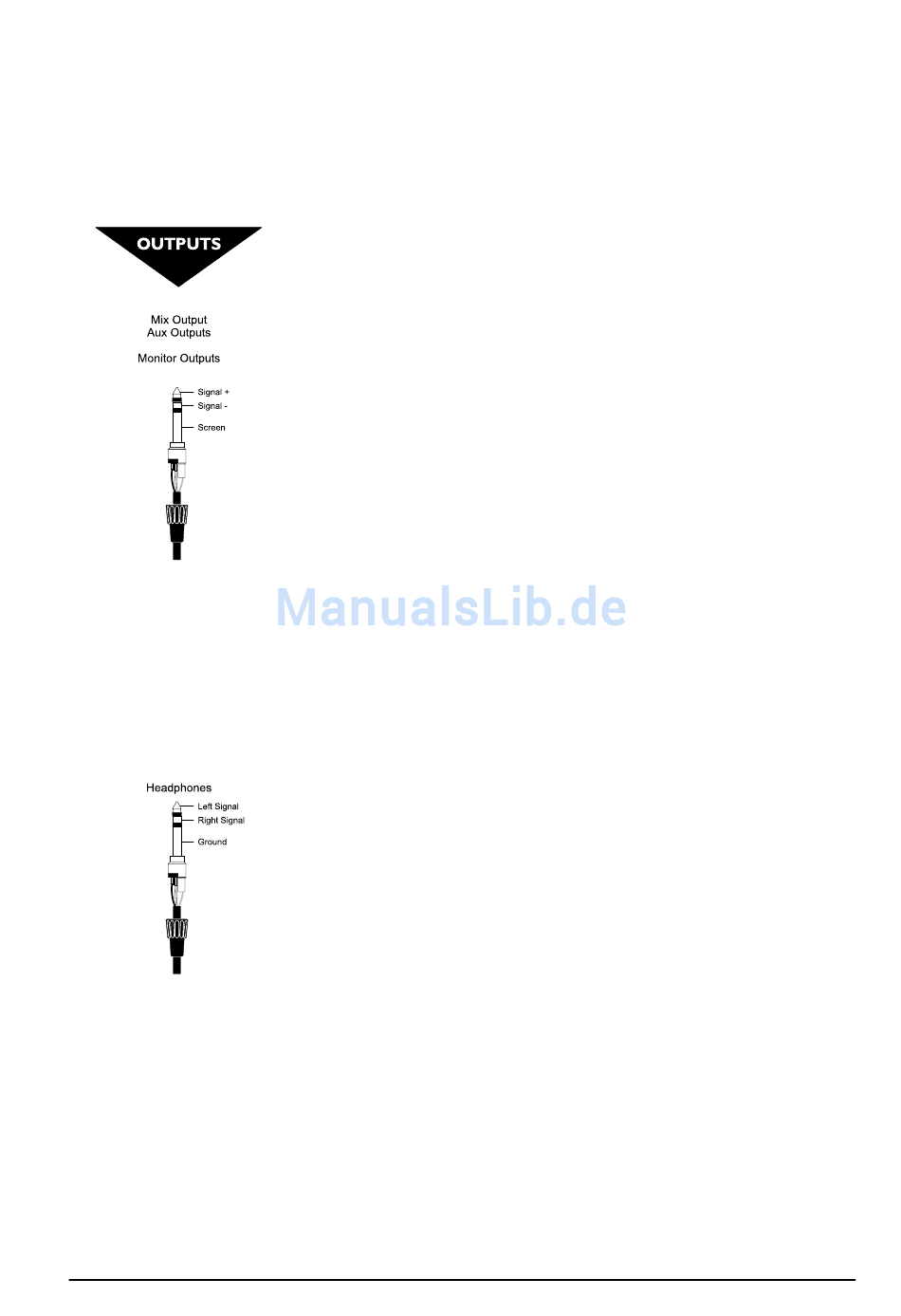

Mix-Ausgänge
Die Mix-Ausgänge sind symmetrisch verdrahtete XLR-Buchsen wie abgebildet für lange
Kabelwege zu symmetrischen Endstufenanschlüssen und weiteren Geräten:
Aux- und Effekt-Ausgänge (FX)
Die Aux- und FX-Ausgänge sind symmetrierte Stereo-Klinkenbuchsen (Belegung s. links)
für lange Kabelwege zu symmetrischen Endstufenanschlüssen und weiteren Geräten.
MONITOR Ausgänge
Die MONITOR Ausgänge sind symmetrisch ausgelegt und liegen auf zwei 3-poligen
6,33mm Buchsen, welche wie im linken Bild verlötet sind.
Kopfhörer
Der PHONES-Ausgang ist eine Stereo-Klinkenbuchse (Belegung s. links) für Kopfhörer
mit 150Ω Impedanz oder höher. 8Ω-Kopfhörer sind ungeeignet.
Wir empfehlen Ihnen einen Kopfhörer aus dem Sortiment von AKG auf www.audio-
pro.de oder www.akg.com
13
