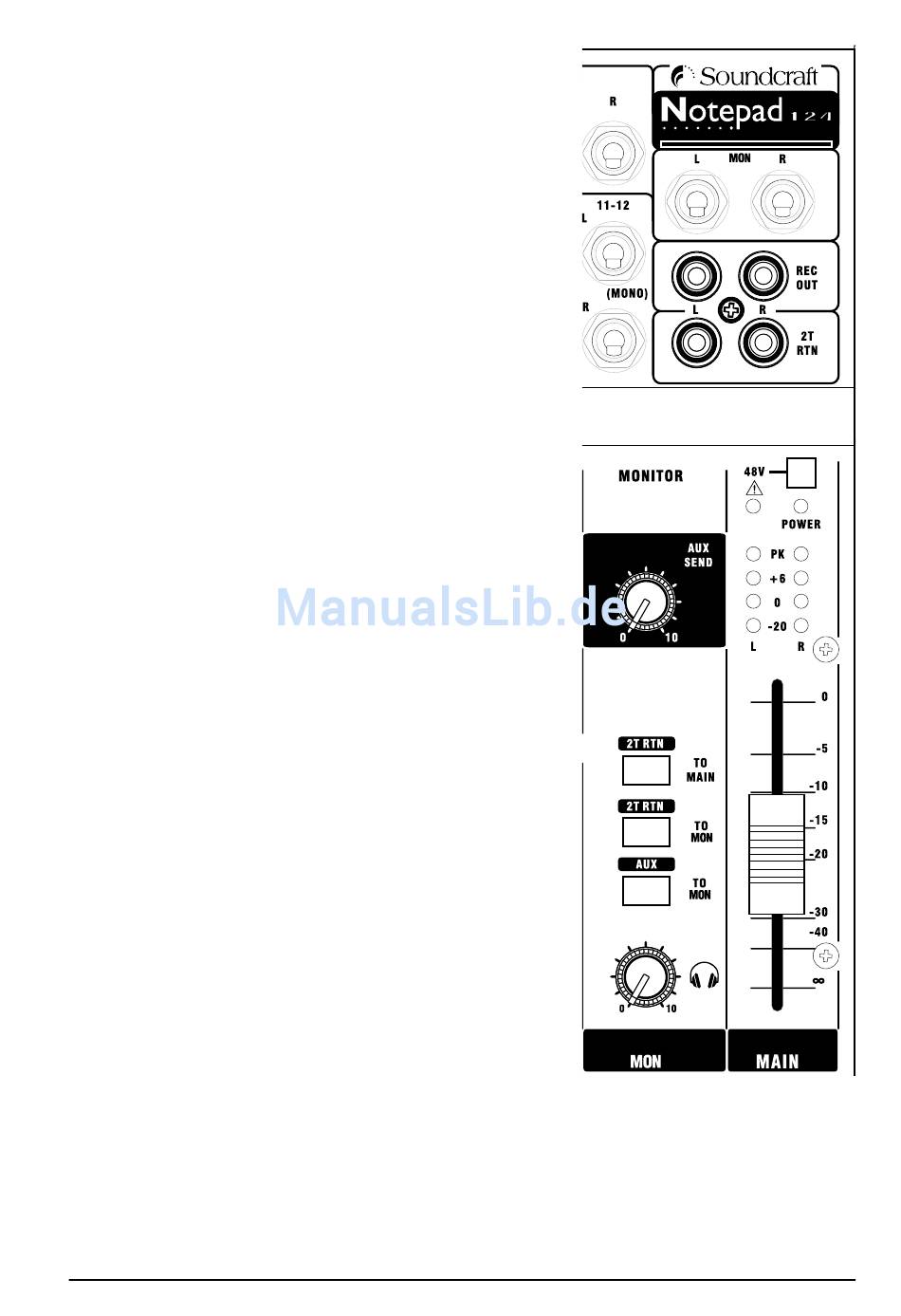

9 AUSSTEUERUNGSANZEIGE
Die dreifarbige Aussteuerungsanzeige zeigt normalerweise den Pegel der
gewählten Monitorquelle/n an und warnt vor übermäßigen Signalspitzen,
die Übersteuerung verursachen können. Achten Sie für optimale Leistung
darauf, daß sich das Signal im gelben Bereich bewegt.
Bei zu niedrigem Ausgangspegel kann Hintergrundrauschen auftreten.
Stellen daher auch die Eingangspegel immer korrekt ein.
10 RECORD OUTPUTS
Diese beiden Cinch Ausgänge transportieren eine Kopie des MIX L und MIX R
Signals. Sie ermöglichen zum Beispiel das Signal mit einem Aufnahmegerät
wie PC, Audio Interface, MP3 Player oder Mobilrekorder aufzunehmen.
11 AUX (Notepad 124)/FX BUS (Notepad 124FX) AUSGANG
Dieser Ausgang liegt auf einer 6,3mm Klinkenbuchse und ist symmetrisch
ausgelegt.
MIX OUTPUTS
12 MIX-FADER
Der MIX-FADER stellt den Pegel an den Mix-Ausgängen ein. Bei korrekter
GAIN-Einstellung ist der gesamte Regelweg nutzbar; der Faderknopf sollte
normalerweise in Nähe der "0" Markierung stehen.
13 MIX-AUSGÄNGE
Die Mix-Ausgänge LEFT und RIGHT liegen als symmetrische Signale an
XLR-Buchsen an.
FX PROZESSOR (Nur Notepad124FX)
Detaillierte Informationen für die Verwendung des FX Prozessors erhalten
Sie auf den folgenden Seiten.
14 FX TO MAIN
Dieser Regler steuert den Signalpegel, der vom FX Prozessor zu den
MAIN MIX Ausgängen L (Links) und R (Rechts) geführt wird.
23
Soundcraft Notepad Bedienungsanleitung
