10 +4/-10 SCHALTER
11 MIX AUSGÄNGE
12 MASTER FADER
13 MAIN PEGELANZEIGE
14 MONITOR AUSGÄNGE
15 MONITOR/KOPFH. REGLER
16 KOPFHÖRER AUSGANG
17 FX SEND/AUX AUSGANG
18 STEREO EINGÄNGE
19 2-TRACK EINGÄNGE
20 2-TRACK STEUERUNG
21 AUFNAHME AUSGÄNGE
22 PHANTOM POWER
Nur Notepad 124FX
23 FX TO MAIN
24 FX TO MON
25 FX PROZESSOR
Nur Notepad 102 und 124
26 AUX SEND
27 Aux To Mon
Soundcraft Notepad Bedienungsanleitung
Dient zur Einstellung der Eingangsempfindlichkeit bei den Stereo Eingangskanälen
(Nicht bei Notepad 102 verfügbar).
Verbinden Sie diese Ausgänge (6,3mm Klinke) mit Ihrem Aufnahmegerät oder
einem Verstärker- oder Beschallungssystem.
Mit diesem Fader regelt man den Gesamtpegel des Mix Ausgangs.
Die Leuchtdioden zeigen die Pegelstärke des Mix Ausgangs an. Bei eingeschalteter
FX oder 2T RTN Funktion wird das Signal, abhängig von den Einstellungen der FX
und 2T RTN Schalter, ersetzt.
Diese Ausgänge dienen zum Anschluss des Monitoring/Abhörsystems und können
zum Beispiel direkt mit den Aktivlautsprechern, einem In-Ear-System oder indirekt mit
einem Verstärker und den betreffenden passiven Lautsprechern verbunden werden.
Dieser regelt den Pegel des Signals, das zu Ihrem Monitoring/Abhörsystem und zu
den Kopfhörer-Klinkenausgängen geroutet wird.
Schließen Sie Ihren Kopfhörer an diesen Ausgang (6,3mm Klinke) an. Die empfohlene
Impedanz beträgt 32 Ohm oder höher.
Dieser Ausgang (6,3mm Klinke) kann dazu verwendet werden, um das Signal des
Kanals zu einem Monitorweg des Künstlers (z.B. Kopfhörer, In-Ear, Bühnenmonitore)
oder einem externen Effektgerät wie z.B. Hall und Kompressor zu routen.
Diese Eingänge (6,3mm Klinke, bzw. Cinch beim Notepad 102) können für die
Verbindung mit Lineausgängen von z.B. Keyboards, Mobilrekorder, Soundmodulen,
Samplern, Computerbasierenden Audio Interfaces etc. verwendet werden. Das Notepad
102 ist an den Eingängen 7-8 und 9-10 mit Cinch Anschlüssen bestückt.
An diesen Eingängen (Cinch) können Sie z.B. Ihr Aufnahmegerät, Mobilrekorder oder
CD/MP3 Spieler anschließen, um deren Signal über das Notepad wiederzugeben.
Verwenden Sie diese Funktion, um das 2-Track Signal zu steuern. Der TO MON
Schalter sendet das 2-Track Signal zu den Monitor- und den Kopfhörerausgängen.
Sie können diese Ausgänge (Cinch)mit den Eingängen Ihres Aufnahmegeräts verbinden.
Schaltet 48V Phantomspeisung für Kondensatormikrophone ein
WARNUNG: Erst das Mikrophon anschließen, dann die Phantomspeisung
einschalten!
Der Drehregler steuert den Signalpegel, welcher vom FX Prozessor zu den MAIN
MIX Ausgängen L und R gesendet wird.
Der FX TO MON Schalter routet das post-FX Signal (Mit Effekten bearbeitetes Signal)
zu den Ausgängen für Monitor und Kopfhörer.
Siehe Informationen ab Seite 24.

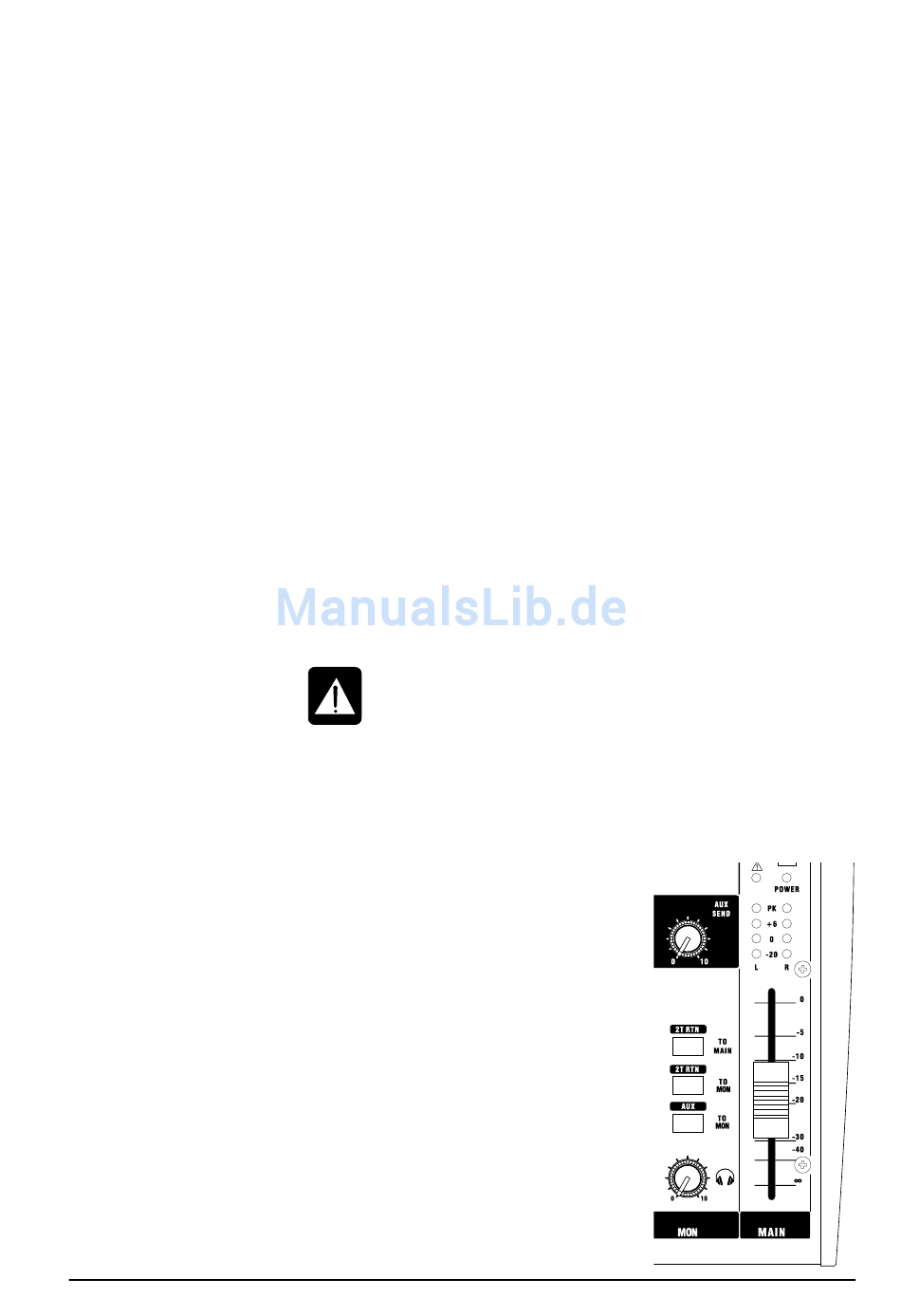

Der Drehregler reguliert den Signalpegel
der vom AUX Bus zum 6,3mm Klinke
AUX AUSGANG geführt wird (und MON
Ausgang, wenn dieser via AUX TO MON
Schalter ausgewählt ist).
Der AUX TO MON Schalter routet
das AUX Signal zu den Monitor- und
Kopfhörerausgängen.
h
j
11
