Inbetriebnahme:

4.1 Wagen in der Nähe der Verpressstelle abstellen
4.2 Schlauchleitung des Hydraulikzylinders von der Aufwickelvorrichtung am Hydraulikaggregat
abwickeln.
4.3 Hydraulikaggregat aus der Halterung des Wagens entnehmen.
4.4 Hydraulikaggregat in der Nähe der Verpressstelle aufstellen.
Das Hydraulikaggregat darf nicht liegend eingeschaltet werden. Es besteht die Gefahr, dass die
Pumpe kein Öl ansaugt und beschädigt wird.
4.5 Hydraulikschlauchleitung (5 m) mit Hilfe der Schnellkupplung am Hydraulikaggregat ankuppeln.
Beim Ankuppeln ist darauf zu achten, dass kein Schmutz in die Kupplung eindringt.
Kupplungsmuffe KM und Kupplungsstecker KS mit Druckluft oder einem flusenfreien Lappen
reinigen.
4.6. Steuerleitung des Hydraulikzylinders am Hydraulikaggregat mit Hilfe der Steckvorrichtung
anschließen. Die Steckvorrichtung ist mit Hilfe des Sicherungsbügels gegen unbeabsichtigtes
Herausziehen am Gehäuse des Schaltkastens zu sichern.
4.7. Netzkabel des Hydraulikaggregates abwickeln und an das Stromnetz anschließen
Achtung! Netzspannung des Hydraulikaggregates beachten (siehe Typenschild).
Die grüne Lampe (1) über dem NOT-AUS-Schalter leuchtet.
Ist die Netzspannung zum Hydraulikaggregat unterbrochen, leuchtet die Lampe nicht.
4.8. Überprüfen ob der NOT-AUS-Schalter herausgezogen ist (gelbes Unterteil muß sichtbar sein).
Das elektrohydraulische Presswerkzeug ist nun betriebsbereit.
5
1
4.8
4.6

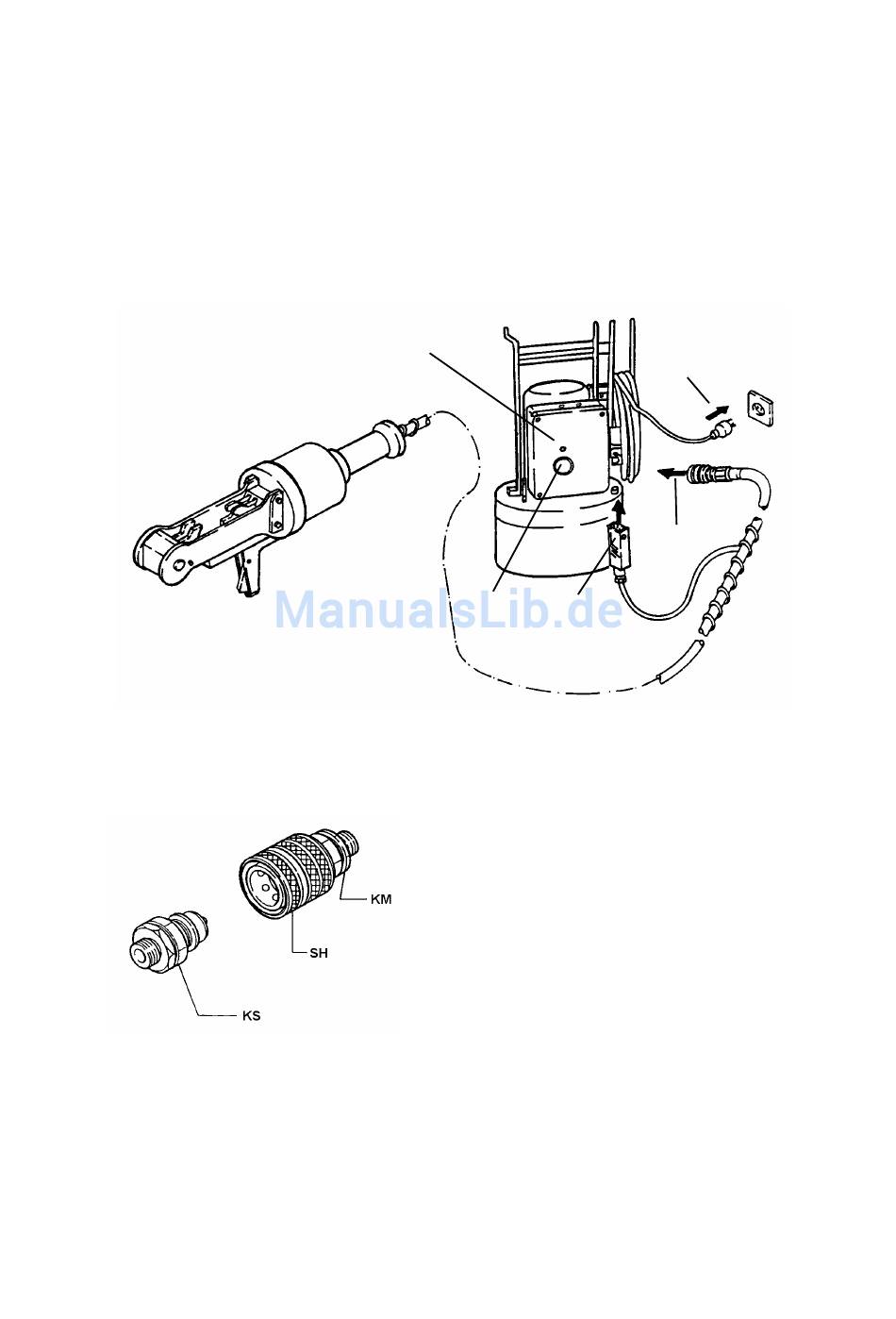

Ankuppeln :
Die Kupplungsmuffe KM an der
Schiebehülse SH halten und auf den
Kupplungsstecker KS schieben.
Entkuppeln :
Die Kupplungsmuffe KM an der
Schiebehülse SH halten und vom
Kupplungsstecker KS abziehen.
4.7
4.5
