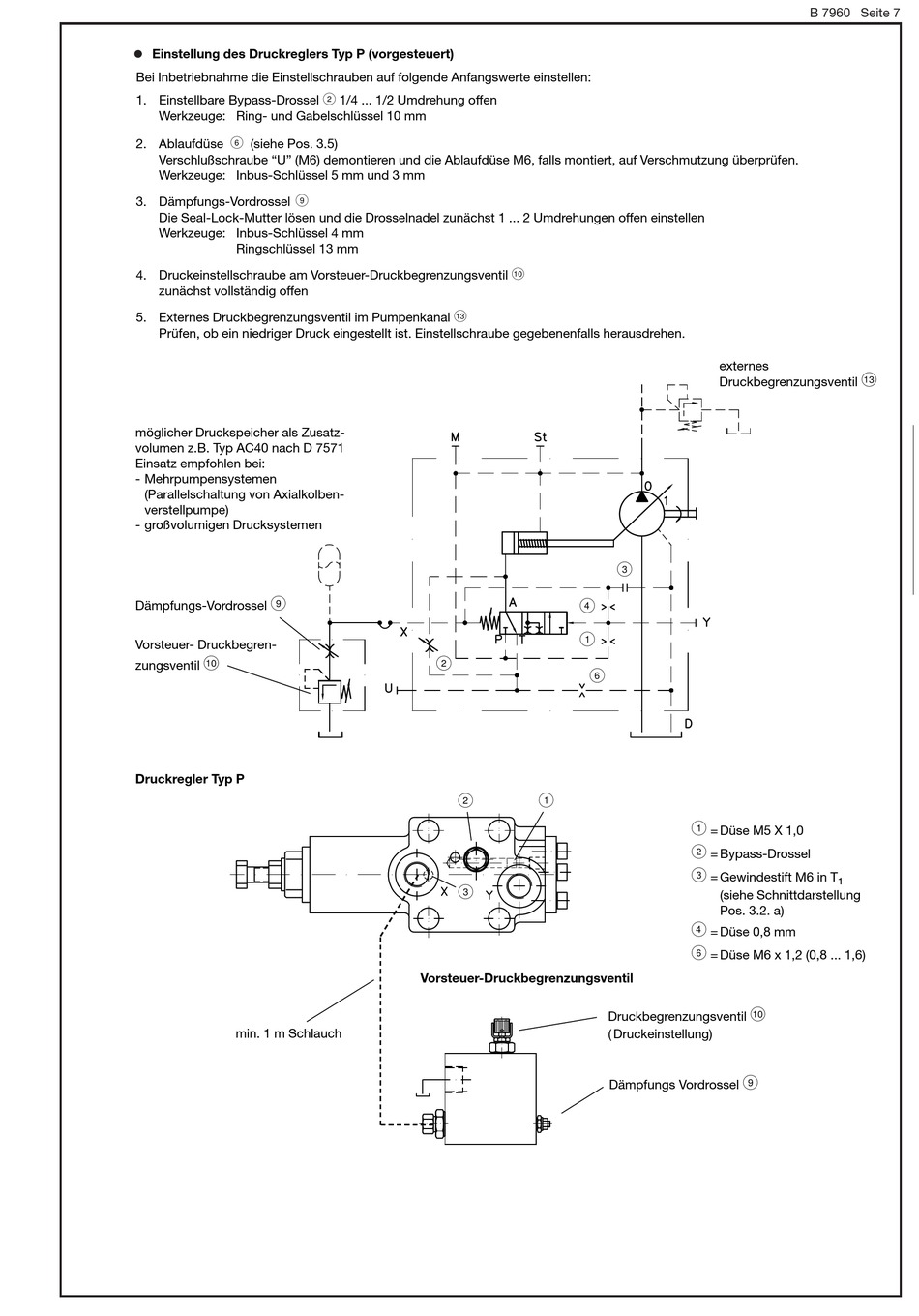

Einstellung des Druckreglers Typ P (vorgesteuert)
Bei Inbetriebnahme die Einstellschrauben auf folgende Anfangswerte einstellen:
1. Einstellbare Bypass-Drossel
Werkzeuge: Ring- und Gabelschlüssel 10 mm
@
2. Ablaufdüse
(siehe Pos. 3.5)
Verschlußschraube "U" (M6) demontieren und die Ablaufdüse M6, falls montiert, auf Verschmutzung überprüfen.
Werkzeuge: Inbus-Schlüssel 5 mm und 3 mm
C
3. Dämpfungs-Vordrossel
Die Seal-Lock-Mutter lösen und die Drosselnadel zunächst 1 ... 2 Umdrehungen offen einstellen
Werkzeuge: Inbus-Schlüssel 4 mm
Ringschlüssel 13 mm
4. Druckeinstellschraube am Vorsteuer-Druckbegrenzungsventil
zunächst vollständig offen
5. Externes Druckbegrenzungsventil im Pumpenkanal
Prüfen, ob ein niedriger Druck eingestellt ist. Einstellschraube gegebenenfalls herausdrehen.
möglicher Druckspeicher als Zusatz-
volumen z.B. Typ AC40 nach D 7571
Einsatz empfohlen bei:
- Mehrpumpensystemen
(Parallelschaltung von Axialkolben-
verstellpumpe)
- großvolumigen Drucksystemen
C
Dämpfungs-Vordrossel
Vorsteuer- Druckbegren-
D
zungsventil
Druckregler Typ P
min. 1 m Schlauch
<
1/4 ... 1/2 Umdrehung offen
G
<
<
=
Vorsteuer-Druckbegrenzungsventil
D
=
>
;
@
;
Druckbegrenzungsventil
( Druckeinstellung)
Dämpfungs Vordrossel
B 7960 Seite 7
externes
G
Druckbegrenzungsventil
;
= Düse M5 X 1,0
<
= Bypass-Drossel
=
= Gewindestift M6 in T
1
(siehe Schnittdarstellung
Pos. 3.2. a)
>
= Düse 0,8 mm
@
= Düse M6 x 1,2 (0,8 ... 1,6)
D
C
