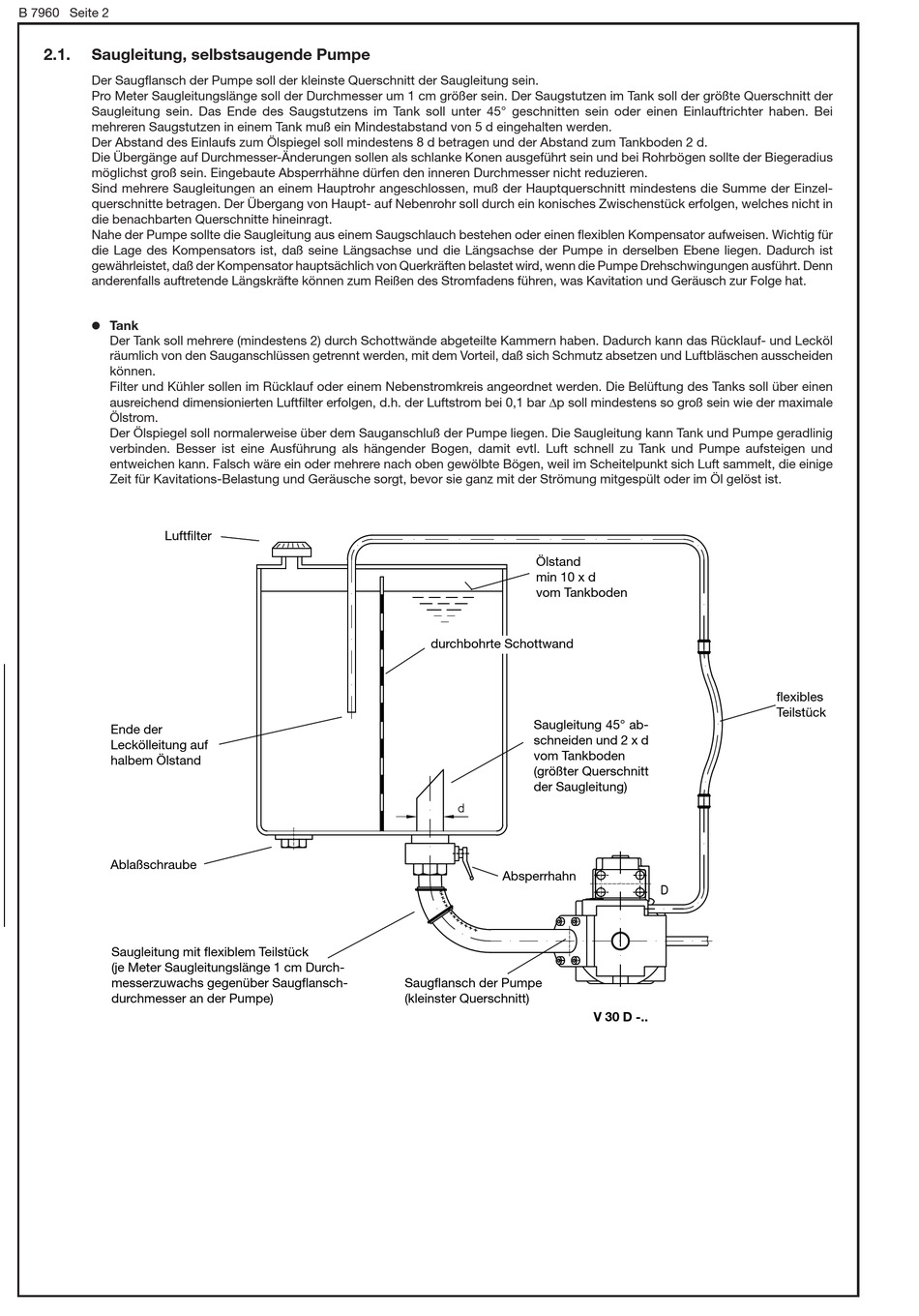

B 7960 Seite 2
2.1.
Saugleitung, selbstsaugende Pumpe
Der Saugflansch der Pumpe soll der kleinste Querschnitt der Saugleitung sein.
Pro Meter Saugleitungslänge soll der Durchmesser um 1 cm größer sein. Der Saugstutzen im Tank soll der größte Querschnitt der
Saugleitung sein. Das Ende des Saugstutzens im Tank soll unter 45° geschnitten sein oder einen Einlauftrichter haben. Bei
mehreren Saugstutzen in einem Tank muß ein Mindestabstand von 5 d eingehalten werden.
Der Abstand des Einlaufs zum Ölspiegel soll mindestens 8 d betragen und der Abstand zum Tankboden 2 d.
Die Übergänge auf Durchmesser-Änderungen sollen als schlanke Konen ausgeführt sein und bei Rohrbögen sollte der Biegeradius
möglichst groß sein. Eingebaute Absperrhähne dürfen den inneren Durchmesser nicht reduzieren.
Sind mehrere Saugleitungen an einem Hauptrohr angeschlossen, muß der Hauptquerschnitt mindestens die Summe der Einzel-
querschnitte betragen. Der Übergang von Haupt- auf Nebenrohr soll durch ein konisches Zwischenstück erfolgen, welches nicht in
die benachbarten Querschnitte hineinragt.
Nahe der Pumpe sollte die Saugleitung aus einem Saugschlauch bestehen oder einen flexiblen Kompensator aufweisen. Wichtig für
die Lage des Kompensators ist, daß seine Längsachse und die Längsachse der Pumpe in derselben Ebene liegen. Dadurch ist
gewährleistet, daß der Kompensator hauptsächlich von Querkräften belastet wird, wenn die Pumpe Drehschwingungen ausführt. Denn
anderenfalls auftretende Längskräfte können zum Reißen des Stromfadens führen, was Kavitation und Geräusch zur Folge hat.
'
Tank
Der Tank soll mehrere (mindestens 2) durch Schottwände abgeteilte Kammern haben. Dadurch kann das Rücklauf- und Lecköl
räumlich von den Sauganschlüssen getrennt werden, mit dem Vorteil, daß sich Schmutz absetzen und Luftbläschen ausscheiden
können.
Filter und Kühler sollen im Rücklauf oder einem Nebenstromkreis angeordnet werden. Die Belüftung des Tanks soll über einen
ausreichend dimensionierten Luftfilter erfolgen, d.h. der Luftstrom bei 0,1 bar |p soll mindestens so groß sein wie der maximale
Ölstrom.
Der Ölspiegel soll normalerweise über dem Sauganschluß der Pumpe liegen. Die Saugleitung kann Tank und Pumpe geradlinig
verbinden. Besser ist eine Ausführung als hängender Bogen, damit evtl. Luft schnell zu Tank und Pumpe aufsteigen und
entweichen kann. Falsch wäre ein oder mehrere nach oben gewölbte Bögen, weil im Scheitelpunkt sich Luft sammelt, die einige
Zeit für Kavitations-Belastung und Geräusche sorgt, bevor sie ganz mit der Strömung mitgespült oder im Öl gelöst ist.
Luftfilter
Ende der
Leckölleitung auf
halbem Ölstand
Ablaßschraube
Saugleitung mit flexiblem Teilstück
(je Meter Saugleitungslänge 1 cm Durch-
messerzuwachs gegenüber Saugflansch-
durchmesser an der Pumpe)
Ölstand
min 10 x d
vom Tankboden
durchbohrte Schottwand
Saugleitung 45° ab-
schneiden und 2 x d
vom Tankboden
(größter Querschnitt
der Saugleitung)
Absperrhahn
Saugflansch der Pumpe
(kleinster Querschnitt)
V 30 D -..
flexibles
Teilstück
