3.6.
Proportionale Volumenstromverstellung
a) Hydraulische Proportionalverstellung Typ VH
Das Hubvolumen einer Verstellpumpe mit hydraulischer Proportionalverstellung kann analog zu einem Steuerdruck von
7 ... 32 bar eingestellt werden.
'
Aufbau
Eine verstellbare Axialkolbenpumpe hat eine schwenkbare Wiege, die mit einem Stellkolben verbunden ist. Der Hub des Stell-
kolbens bestimmt das Hubvolumen der Pumpe. Für die hydraulische Proportionalverstellung befindet sich auf der großen Seite
des Stellkolbens eine Meßfeder, deren anderes Ende auf den Kolben des Proportional-Ventils wirkt.
Da außerdem auf den Ventilkolben der Stelldruck wirkt, wird dieser zur eigenen Kompensation auf das Ende des Steuerkolbens
geleitet, der den gleichen Durchmesser hat.
Der Raum zwischen Ventil- und Steuerkolben hat eine drucklose Verbindung zum Tank. Die Ringfläche des Steuerkolbens
ermöglicht es, mit dem Steuerdruck den Ventilkolben zu verschieben, die Kraft der Meßfeder abzugleichen und den Stell-
kolben gezielt zu verstellen.
'
Hilfsdruck- und Steuerdruck-Versorgung
Das minimale Hubvolumen der Hauptpumpe ist Nullhub, so daß in dem Fall nicht genügend Druck für den Stellkolben zur
Verfügung steht. Deswegen wird eine Hilfspumpe gebraucht, die über ein Rückschlagventil an den Anschluß St der Hauptpumpe
angeschlossen wird.
Zusammen mit dem Rückschlagventil an der Hauptpumpe wird sichergestellt, daß der jeweils höhere Druck den Stellkolben
versorgt.
Die Hilfspumpe soll bei einem Druck von 50 ... 60 bar ca. 14 l/min für die V30D-250 liefern und ca. 7 ... 10 l/min für die kleineren
Pumpen.
Eine zweite Druckleitung von der Hilfspumpe kann dann zur Versorgung des Steueranschlusses X bzw. des Vorsteuer-Druck-
begrenzungsventils benutzt werden.
Der Durchfluß dieser Leitung muß mit einer Drossel auf 1 ... 2 l/min begrenzt werden.
Der Steuerdruck muß einen Einstellbereich haben von ca. 7 bar (für Nullhub) bis ca. 32 bar für den vollen Förderstrom der Haupt-
pumpe.

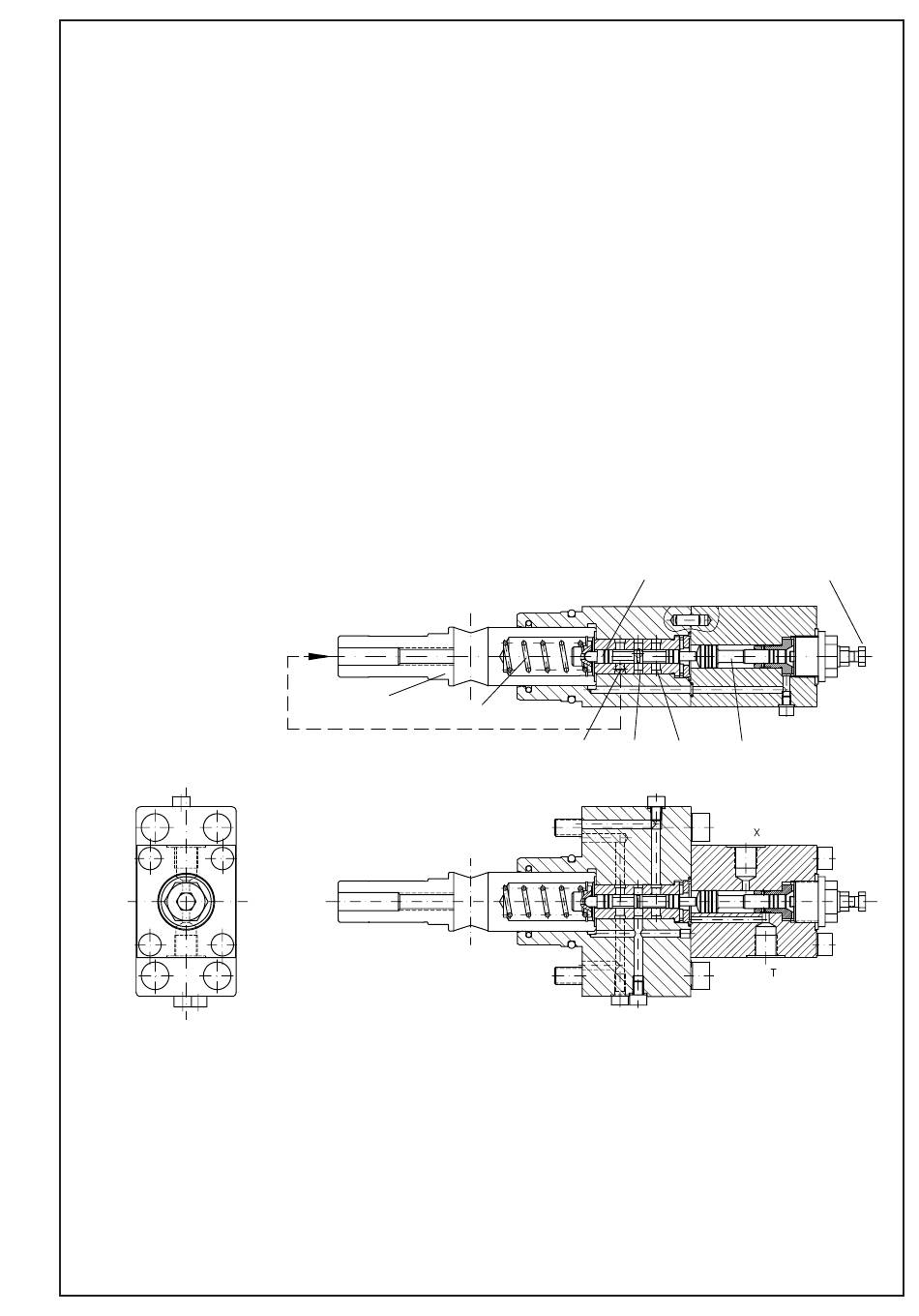

Hydraulische Proportionalverstellung Typ VH
P
Stellkolben
Meßfeder
Ventilkolben
Steuerkolben
P (St)
A
T
B 7960 Seite 15
Anschlagschraube
