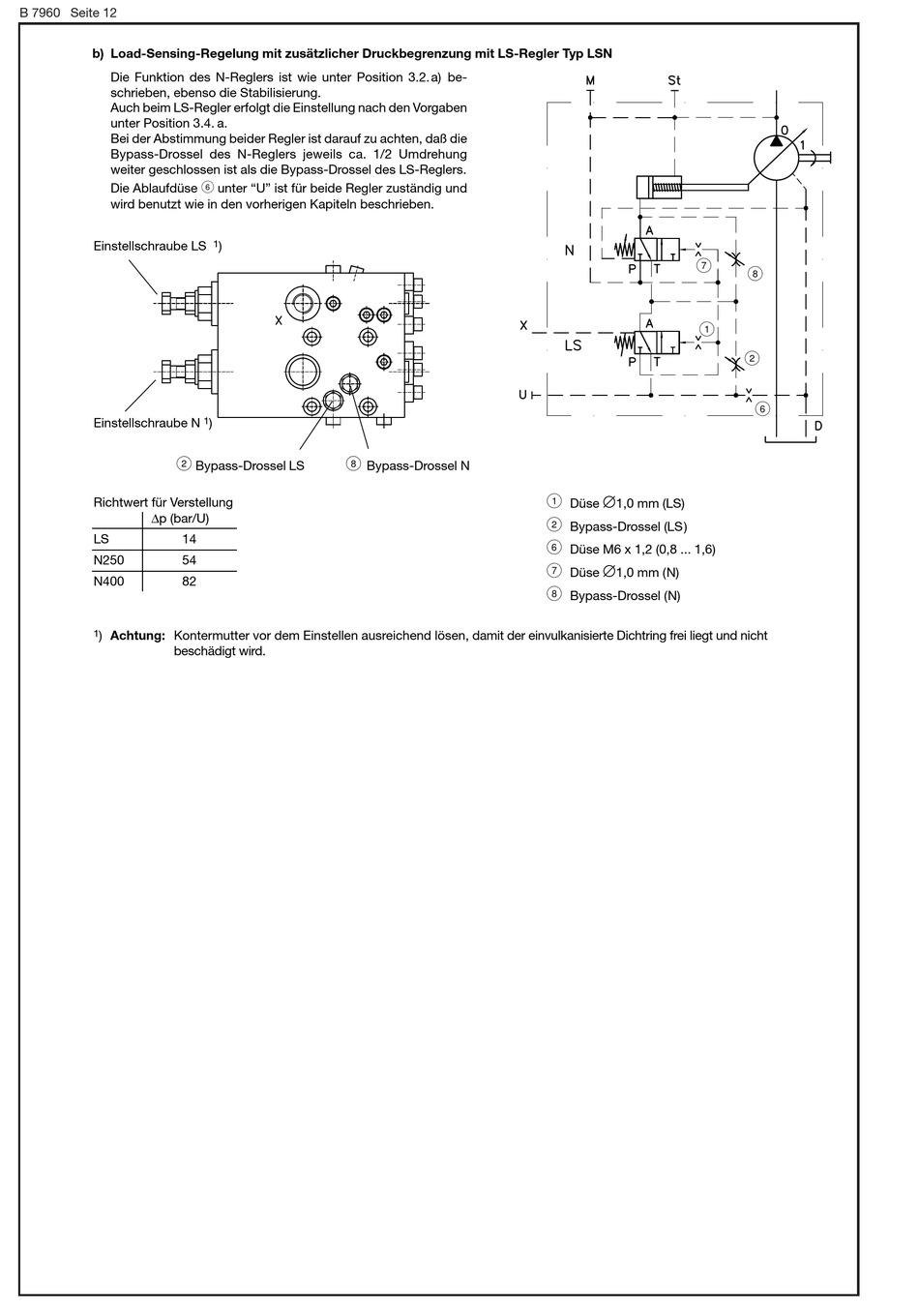

B 7960 Seite 12
b) Load-Sensing-Regelung mit zusätzlicher Druckbegrenzung mit LS-Regler Typ LSN
Die Funktion des N-Reglers ist wie unter Position 3.2.a) be-
schrieben, ebenso die Stabilisierung.
Auch beim LS-Regler erfolgt die Einstellung nach den Vorgaben
unter Position 3.4. a.
Bei der Abstimmung beider Regler ist darauf zu achten, daß die
Bypass-Drossel des N-Reglers jeweils ca. 1/2 Umdrehung
weiter geschlossen ist als die Bypass-Drossel des LS-Reglers.
Die Ablaufdüse
wird benutzt wie in den vorherigen Kapiteln beschrieben.
Einstellschraube LS
Einstellschraube N
<
Richtwert für Verstellung
|p (bar/U)
LS
14
N250
54
N400
82
1
) Achtung: Kontermutter vor dem Einstellen ausreichend lösen, damit der einvulkanisierte Dichtring frei liegt und nicht
beschädigt wird.
@
unter "U" ist für beide Regler zuständig und
1
)
1
)
B
Bypass-Drossel LS
Bypass-Drossel N
A
;
;
#
Düse
1,0 mm (LS)
<
Bypass-Drossel (LS)
@
Düse M6 x 1,2 (0,8 ... 1,6)
A
#
Düse
1,0 mm (N)
B
Bypass-Drossel (N)
B
<
@
