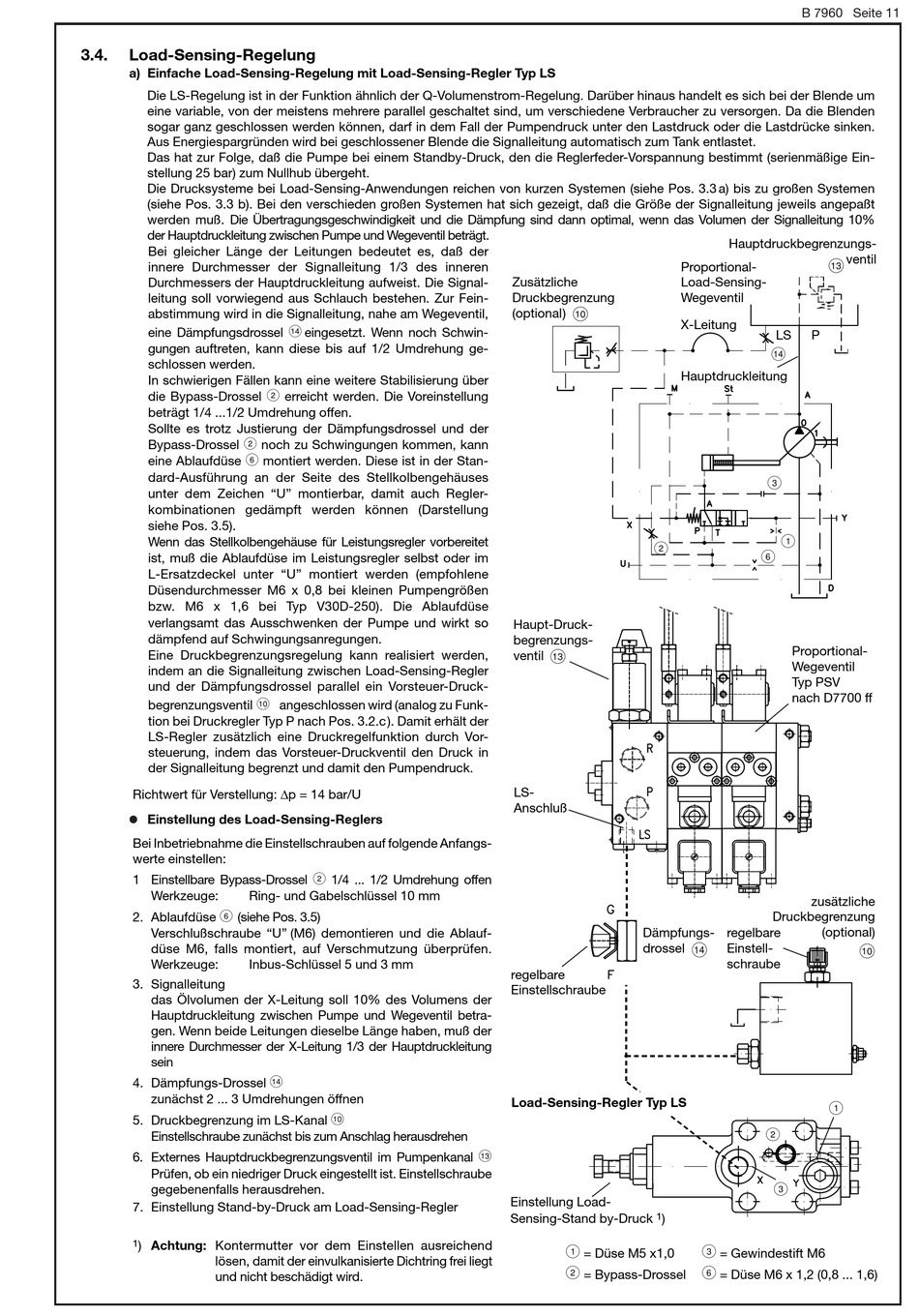

3.4.
Load-Sensing-Regelung
a) Einfache Load-Sensing-Regelung mit Load-Sensing-Regler Typ LS
Die LS-Regelung ist in der Funktion ähnlich der Q-Volumenstrom-Regelung. Darüber hinaus handelt es sich bei der Blende um
eine variable, von der meistens mehrere parallel geschaltet sind, um verschiedene Verbraucher zu versorgen. Da die Blenden
sogar ganz geschlossen werden können, darf in dem Fall der Pumpendruck unter den Lastdruck oder die Lastdrücke sinken.
Aus Energiespargründen wird bei geschlossener Blende die Signalleitung automatisch zum Tank entlastet.
Das hat zur Folge, daß die Pumpe bei einem Standby-Druck, den die Reglerfeder-Vorspannung bestimmt (serienmäßige Ein-
stellung 25 bar) zum Nullhub übergeht.
Die Drucksysteme bei Load-Sensing-Anwendungen reichen von kurzen Systemen (siehe Pos. 3.3 a) bis zu großen Systemen
(siehe Pos. 3.3 b). Bei den verschieden großen Systemen hat sich gezeigt, daß die Größe der Signalleitung jeweils angepaßt
werden muß. Die Übertragungsgeschwindigkeit und die Dämpfung sind dann optimal, wenn das Volumen der Signalleitung 10%
der Hauptdruckleitung zwischen Pumpe und Wegeventil beträgt.
Bei gleicher Länge der Leitungen bedeutet es, daß der
innere Durchmesser der Signalleitung 1/3 des inneren
Durchmessers der Hauptdruckleitung aufweist. Die Signal-
leitung soll vorwiegend aus Schlauch bestehen. Zur Fein-
abstimmung wird in die Signalleitung, nahe am Wegeventil,
eine Dämpfungsdrossel
gungen auftreten, kann diese bis auf 1/2 Umdrehung ge-
schlossen werden.
In schwierigen Fällen kann eine weitere Stabilisierung über
die Bypass-Drossel
beträgt 1/4 ...1/2 Umdrehung offen.
Sollte es trotz Justierung der Dämpfungsdrossel und der
<
Bypass-Drossel
@
eine Ablaufdüse
dard-Ausführung an der Seite des Stellkolbengehäuses
unter dem Zeichen "U" montierbar, damit auch Regler-
kombinationen gedämpft werden können (Darstellung
siehe Pos. 3.5).
Wenn das Stellkolbengehäuse für Leistungsregler vorbereitet
ist, muß die Ablaufdüse im Leistungsregler selbst oder im
L-Ersatzdeckel unter "U" montiert werden (empfohlene
Düsendurchmesser M6 x 0,8 bei kleinen Pumpengrößen
bzw. M6 x 1,6 bei Typ V30D-250). Die Ablaufdüse
verlangsamt das Ausschwenken der Pumpe und wirkt so
dämpfend auf Schwingungsanregungen.
Eine Druckbegrenzungsregelung kann realisiert werden,
indem an die Signalleitung zwischen Load-Sensing-Regler
und der Dämpfungsdrossel parallel ein Vorsteuer-Druck-
begrenzungsventil
tion bei Druckregler Typ P nach Pos. 3.2.c). Damit erhält der
LS-Regler zusätzlich eine Druckregelfunktion durch Vor-
steuerung, indem das Vorsteuer-Druckventil den Druck in
der Signalleitung begrenzt und damit den Pumpendruck.
Richtwert für Verstellung: |p = 14 bar/U
'
Einstellung des Load-Sensing-Reglers
Bei Inbetriebnahme die Einstellschrauben auf folgende Anfangs-
werte einstellen:
1 Einstellbare Bypass-Drossel
Werkzeuge:
Ring- und Gabelschlüssel 10 mm
@
2. Ablaufdüse
(siehe Pos. 3.5)
Verschlußschraube "U'' (M6) demontieren und die Ablauf-
düse M6, falls montiert, auf Verschmutzung überprüfen.
Werkzeuge:
Inbus-Schlüssel 5 und 3 mm
3. Signalleitung
das Ölvolumen der X-Leitung soll 10% des Volumens der
Hauptdruckleitung zwischen Pumpe und Wegeventil betra-
gen. Wenn beide Leitungen dieselbe Länge haben, muß der
innere Durchmesser der X-Leitung 1/3 der Hauptdruckleitung
sein
4. Dämpfungs-Drossel
zunächst 2 ... 3 Umdrehungen öffnen
5. Druckbegrenzung im LS-Kanal
Einstellschraube zunächst bis zum Anschlag herausdrehen
6. Externes Hauptdruckbegrenzungsventil im Pumpenkanal
Prüfen, ob ein niedriger Druck eingestellt ist. Einstellschraube
gegebenenfalls herausdrehen.
7. Einstellung Stand-by-Druck am Load-Sensing-Regler
1
) Achtung: Kontermutter vor dem Einstellen ausreichend
lösen, damit der einvulkanisierte Dichtring frei liegt
und nicht beschädigt wird.
H
eingesetzt. Wenn noch Schwin-
<
erreicht werden. Die Voreinstellung
noch zu Schwingungen kommen, kann
montiert werden. Diese ist in der Stan-
D
angeschlossen wird (analog zu Funk-
<
1/4 ... 1/2 Umdrehung offen
H
D
Zusätzliche
Druckbegrenzung
D
(optional)
Haupt-Druck-
begrenzungs-
G
ventil
LS-
Anschluß
Dämpfungs-
drossel
regelbare
Einstellschraube
Load-Sensing-Regler Typ LS
G
Einstellung Load-
Sensing-Stand by-Druck
;
= Düse M5 x1,0
<
= Bypass-Drossel
B 7960 Seite 11
Hauptdruckbegrenzungs-
Proportional-
Load-Sensing-
Wegeventil
X-Leitung
LS
P
H
Hauptdruckleitung
=
;
<
@
Proportional-
Wegeventil
Typ PSV
nach D7700 ff
zusätzliche
Druckbegrenzung
regelbare
(optional)
H
Einstell-
schraube
<
=
1
)
=
= Gewindestift M6
@
= Düse M6 x 1,2 (0,8 ... 1,6)
ventil
G
D
;
