2.2.
Leckölleitung
'

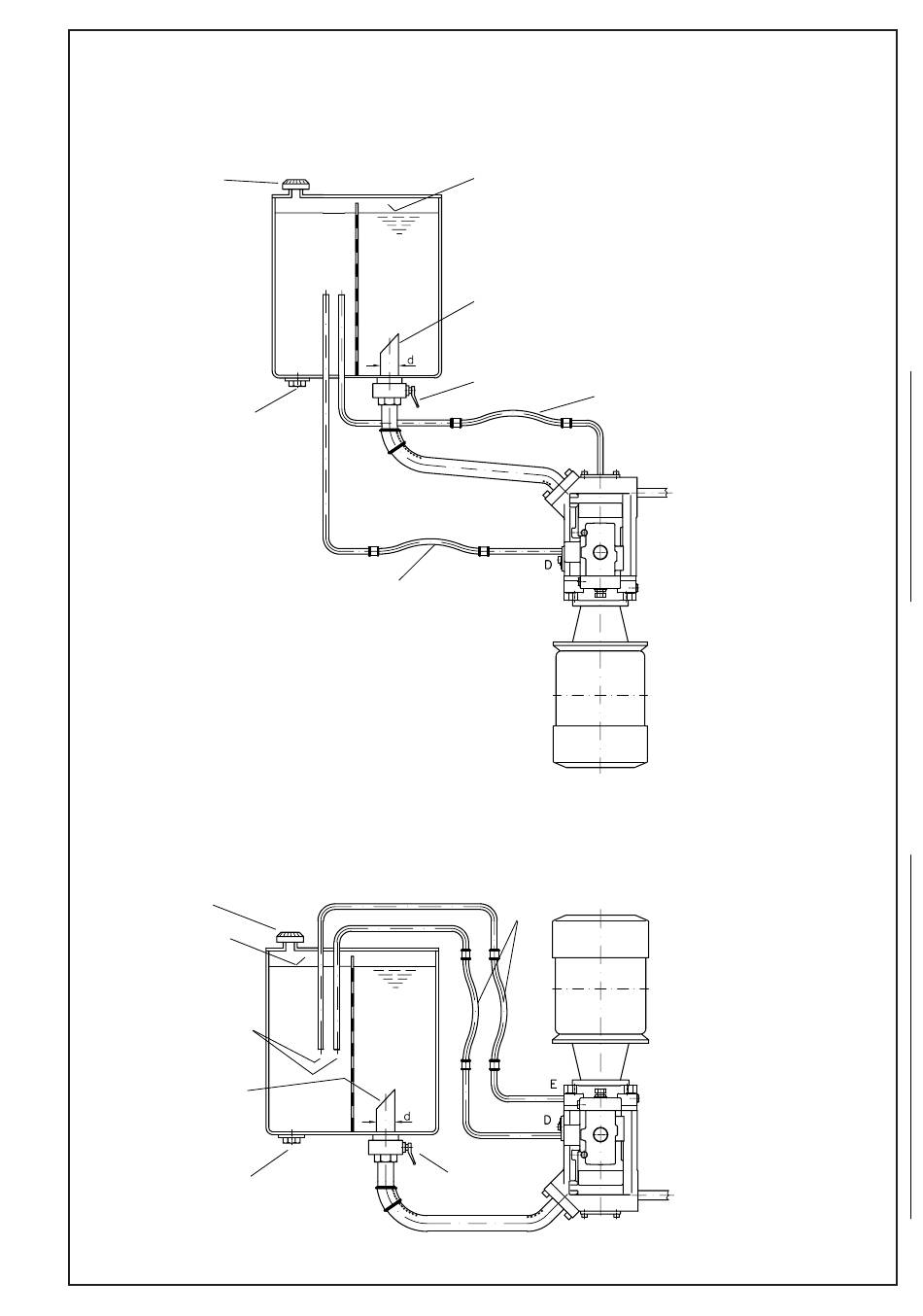

Liegt die Antriebsseite unten, besteht bei der Standardpumpe kein direkter Anschluß für Entlüftung. In dem Fall kann ein
Sonderdeckel angefordert werden.
Alle Lecköl- und Entlüftungsleitungen dürfen nicht reduziert werden und müssen bei Zusammenfassung im Querschnitt
entsprechend erweitert werden. Die Enden der Lecköl- und Entlüftungsleitungen im Tank müssen etwa in der Mitte zwischen
Ölstand und Tankboden liegen.
Luftfilter
Ablaßschraube
'
Das Gehäuse der Pumpe hat 2 bis 3 Anschlußgewinde für Lecköl. Bei Standard-Einbaulagen mit horizontal liegender Welle wird
der am höchsten liegende Leckölanschluß benutzt.
'
Einbaulage mit vertikal stehender Welle erfordern einen zusätzlichen Entlüftungsanschluß am obenliegenden Ende der Pumpe.
Wenn die Antriebsseite der Pumpe oben liegt, wird der Entlüftungsanschluß E (G 1/4) am Wiegenlager benutzt.
Einbaulage wenn möglich vermeiden!
Luftfilter
Ölstand
min 10x d
vom Tank-
boden
Ende der Leck-
ölleitungen auf
halbem Ölstand
Saugleitung
45° abschneiden
und 2x d vom
Tankboden
Ablaßschraube
Ölstand min 10x d vom
Tankboden
Saugleitung 45° abschneiden
und 2x d vom Tankboden
Absperrhahn
flexibles Teilstück
flexibles
Teilstück
Absperrhahn
flexibles
Teilstück
B 7960 Seite 3
