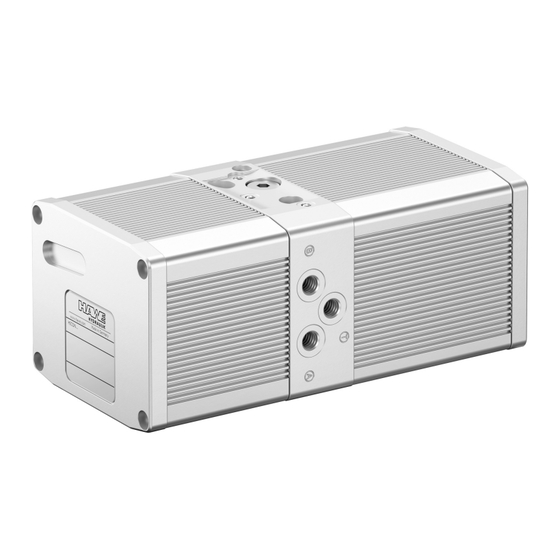

- Seite 1 Kompaktaggregat Typ HICON Original-Montageanleitung Betriebsdruck p 170 bar Geometrisches Hubvolumen: 0,5 cm Nutzvolumen (Tank) V 0,6 l Nutz max B 8543 10-2021 -1.0 de...
- Seite 2 Namen sowie Warenzeichen handelt, unterliegt der Gebrauch gesetzlichen Bestimmungen. HAWE Hydraulik erkennt diese gesetzlichen Bestimmungen in jedem Fall an. HAWE Hydraulik kann im Einzelfall nicht die Gewähr geben, dass die angegebenen Schaltungen oder Verfahren (auch teilweise) frei von Schutzrechten Dritter sind.
-
Seite 3: Inhaltsverzeichnis
Hydraulikflüssigkeit tauschen..........................20 Demontage und Entsorgung..........................22 Störungen..............................23 Anhang................................24 10.1 Technische Daten............................. 24 10.1.1 Masse................................24 10.1.2 Allgemeine Daten............................. 24 10.1.2.1 Tankgröße............................... 25 10.1.3 Elektrische Daten............................. 25 10.2 Schaltplan............................... 26 HAWE Hydraulik SE B 8543 - 10-2021 - 1.0 3/27... -
Seite 4: Zu Dieser Anleitung
Information zur Sicherstellung der richtigen Nutzung des Produkts. Sicherheitssymbole Allgemeines Sicherheitssymbol Macht Sie auf weiterführende Sicherheitsinformationen aufmerksam. Rutschgefahr Erfassungsgefahr durch bewegte Teile Gesundheitsschädliche Stoffe Stolper- und Sturzgefahr Brandfördernde Stoffe Fallende Last 4/27 B 8543 - 10-2021 - 1.0 HAWE Hydraulik SE... -
Seite 5: Mitgeltende Unterlagen
Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze - Risikobe- urteilung und Risikominderung EN 626-1:1994+A1:2008 Sicherheit von Maschinen — Reduzierung des Gesundheitsrisikos durch Gefahrstoffe, die von Maschinen ausgehen — Teil 1: Grundsätze und Festlegungen für Maschinenhersteller HAWE Hydraulik SE B 8543 - 10-2021 - 1.0 5/27... - Seite 6 - Teil 1: Allgemeine Gestaltungsleitsätze DIN EN ISO 13849-2 Sicherheit von Maschinen - Sicherheitsbezogene Teile von Steuerungen - Teil 2: Validierung DIN EN ISO 19353 Sicherheit von Maschinen - Vorbeugender und abwehrender Brandschutz 6/27 B 8543 - 10-2021 - 1.0 HAWE Hydraulik SE...
-
Seite 7: Zu Ihrer Sicherheit
Verbrennung. Schwerste Verletzungen oder Tod. ► Feuer, offenes Licht und Rauchen in der Umgebung des Produkts vermeiden. ► Mit Hydraulikflüssigkeit benetzte, brennbare Materialien sofort als Sondermüll entsorgen. ► Keine feuergefährlichen oder ätzenden Reinigungsflüssigkeiten verwenden. HAWE Hydraulik SE B 8543 - 10-2021 - 1.0 7/27... -
Seite 8: PIchten Des Betreibers
Die in dieser Anleitung beschriebenen Tätigkeiten erfordern grundlegende Kenntnisse der Mechanik, Hydraulik und Elektrik. Für den Transport und die Handhabung mit schweren Lasten sind zusätzliche Kenntnisse im Umgang mit Hebezeugen und Anschlagmitteln erforderlich. 8/27 B 8543 - 10-2021 - 1.0 HAWE Hydraulik SE... -
Seite 9: Persönliche Schutzausrüstung
Die persönliche Schutzausrüstung ist zur Abwehr und Minderung von Gefahren bestimmt. In der Anleitung weisen Sicherheitshinweise mit Gebotssymbolen auf das Tragen spezieller Schutzausrüs- tung bei besonderen Tätigkeiten hin. Die Unterweisung und Bereitstellung erfolgt durch den Betreiber. HAWE Hydraulik SE B 8543 - 10-2021 - 1.0 9/27... -
Seite 10: Zu Diesem Produkt
► Angeschlossene Zylinder vor Öffnen des Nothandventils sichern. Öffnen Nothandventil: 1. Am Anschlussblock seitlich angebrachte Schraube gegen den Uhrzeigersinn um 3 bis maximal 5 Umdrehungen herausschrauben. ✓ Port A wird mit dem Tank verbunden. 10/27 B 8543 - 10-2021 - 1.0 HAWE Hydraulik SE... -
Seite 11: Steuerung
Alle erforderlichen Schutzeinrichtungen, Sicherheitsfunktionen und die Sicherheitssteuerung sollen durch den Hersteller der Maschine realisiert werden. Die Einschaltdauer des Motors sollte durch die Gerätesteuerung überwacht werden. Eine Erhöhung der ■ Einschaltdauer ist ein Hinweis für abnormale innere Leckagen. HAWE Hydraulik SE B 8543 - 10-2021 - 1.0 11/27... -
Seite 12: Transport Und Lagerung
Transportschaden mit Fotos dokumentieren und beim Hersteller anzeigen. 3. Die Verpackung des Produkts ordnungsgemäß nach den örtlichen Bestimmungen entsorgen. HINWEIS Jeden Mangel unverzüglich reklamieren bei: HAWE Hydraulik SE Einsteinring 17 85609 Aschheim/München Tel.: +49 89 379100-1491 service@hawe.de Schadensersatzansprüche können nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden. -
Seite 13: Lagerung
Ventile und Ventilsteuerungen bei einer Lagerzeit von mehr als 2 Jahren gegen Verharzung der ■ Hydraulikflüssigkeit schützen. Hierzu an den Hersteller der Hydraulikflüssigkeit wenden. Bei Elektromotoren und elektronischen Komponenten mechanische Erschütterungen vermeiden. ■ HAWE Hydraulik SE B 8543 - 10-2021 - 1.0 13/27... -
Seite 14: Montage Und Installation
► Qualität der Hydraulikflüssigkeit beachten. HINWEIS Beschädigung von Ventilen durch Luftblasen Das anzuschließende System muss bereits luftblasenfrei mit Hydraulikflüssigkeit befüllt sein, bevor das Aggregat angeschlossen wird. Luftblasen in der Hydraulikflüssigkeit verursachen Schäden an Ventilen. 14/27 B 8543 - 10-2021 - 1.0 HAWE Hydraulik SE... -
Seite 15: Elektrischer Anschluss
► Als Träger von Herzschrittmachern bzw. implantierten Defibrillatoren genügend Abstand zu Magneten einhalten. ► Träger solcher Geräte vor Annäherung an Magnete warnen. ► Den Bereich um das Antriebssystem absperren und die Absperrung mit entsprechenden Warnschil- dern versehen. HAWE Hydraulik SE B 8543 - 10-2021 - 1.0 15/27... - Seite 16 GN - Signal 12 V / 24 V Port B Vorlauf, Port A GR - Signal GND Vorlauf bei A und Rücklauf bei B WS - Signal 12 V / 24 V GN - Signal 0 V GR - Signal GND 16/27 B 8543 - 10-2021 - 1.0 HAWE Hydraulik SE...
- Seite 17 WS - Signal 0 V GN - Signal 12 V / 24 V GR - Signal GND 3. Hydraulikaggregat an die elektrische Energieversorgung anschließen. 4. Elektrische Anschlüsse nach einer Woche Betriebszeit prüfen. HAWE Hydraulik SE B 8543 - 10-2021 - 1.0 17/27...
-
Seite 18: Inbetriebnahme
5. Ventilschaltung und Funktionsablauf gemäß der Funktionen prüfen. 6.1 Hydraulikaggregat einschalten / ausschalten Das Hydraulikaggregat wird über die Steuerung der Anlage ein- bzw. ausgeschaltet. Die Inbetriebnahme des Hydraulikaggregats muss ordnungsgemäß erfolgt sein. 18/27 B 8543 - 10-2021 - 1.0 HAWE Hydraulik SE... -
Seite 19: Instandhaltung
✓ Sicherheitskennzeichnungen prüfen ✓ ✓ Elektrische Kontakte prüfen ✓ ✓ Sichtprüfung auf externe Leckage ✓ Kabel auf Beschädigungen prüfen ✓ Hydrauliksystem entlüften ✓ Füllstand der Hydraulikflüssigkeit prüfen ✓ Hydraulikflüssigkeit tauschen HAWE Hydraulik SE B 8543 - 10-2021 - 1.0 19/27... -
Seite 20: Wartung
Füllvolumen (l) Nutzvolumen (l) Hydraulikflüssigkeit 0,370 0,300 0,560 0,450 0,750 0,600 7.2.3 Hydraulikflüssigkeit tauschen Das Hydrauliksystem ist abgeschaltet und gegen unbeabsichtigtes Wiedereinschalten gesichert. Das System ist drucklos. Das Arbeitsumfeld ist sauber. 20/27 B 8543 - 10-2021 - 1.0 HAWE Hydraulik SE... - Seite 21 Putzlappen ordnungsgemäß entsorgen. HINWEIS Beschädigung von Ventilen durch Luftblasen Das anzuschließende System muss bereits luftblasenfrei mit Hydraulikflüssigkeit befüllt sein, bevor das Aggregat angeschlossen wird. Luftblasen in der Hydraulikflüssigkeit verursachen Schäden an Ventilen. HAWE Hydraulik SE B 8543 - 10-2021 - 1.0 21/27...
-
Seite 22: Demontage Und Entsorgung
► Hydraulikflüssigkeit, Behälter, getränkte Putzlappen etc. gemäß der Spezifikation Hydraulikflüssigkeit und Verpackung nach dem gültigen regionalen Abfallkatalog entsorgen. ► Elektronische Komponenten gemäß den örtlichen Bestimmungen bei zugelassenen Sammelstellen oder zugelassenen Entsorgungsunternehmen entsorgen. ► Metall durch zugelassene Entsorgungsfachbetriebe entsorgen. 22/27 B 8543 - 10-2021 - 1.0 HAWE Hydraulik SE... -
Seite 23: Störungen
Druck auf nung zu niedrig am Motor messen. gung wiederherstellen. Aggregat defekt Aggregat tauschen. Aggregat liefert Aggregat defekt Aggregat tauschen. keinen oder geringen Volumenstrom Haltefunktion Aggregat defekt Aggregat tauschen. funktioniert nicht. HAWE Hydraulik SE B 8543 - 10-2021 - 1.0 23/27... -
Seite 24: Anhang
Hydraulikflüssigkeit, Titan CHF 11S oder Titan CHF 202 Viskositätsbereich: 10 - 500 mm Reinheitsklasse ISO 4406 20/18/15 Temperaturen Umgebung: ca. -25 ... +77 °C, Hydraulikflüssigkeit: -40 ... +70 °C, auf Viskositätsbereich achten Lebensdauer 400 Betriebsstunden 24/27 B 8543 - 10-2021 - 1.0 HAWE Hydraulik SE... -
Seite 25: Tankgröße
CAN Bus: Volumenstrombegrenzung A- und B Seite 0,5 - 3,0 l/min, je 0-100 % Ansteuerung Vorlauf bei A oder B, bei laufendem Betrieb Hardwareansteuerung zwei Signalleitungen für 12 V bzw. 24 V für Vorlauf A oder B HAWE Hydraulik SE B 8543 - 10-2021 - 1.0 25/27... -
Seite 26: Schaltplan
WS - Signal 12 V / 24 V WS - Signal 0 V GN - Signal 0 V GN - Signal 12 V / 24 V GR - Signal GND GR - Signal GND 10.2 Schaltplan 26/27 B 8543 - 10-2021 - 1.0 HAWE Hydraulik SE... -
Seite 27: Weitere Informationen
Australien ■ ■ ■ Weitere Informationen zu HAWE Hydraulik, den Ansprechpartner vor Ort und den Angeboten an Hydraulikschulungen nden Sie unter: www.hawe.com. HAWE Hydraulik SE Einsteinring 17 | 85609 Aschheim/München | Postfach 11 55 | 85605 Aschheim | Germany Tel +49 89 379100-1000 | info@hawe.de | www.hawe.com...
