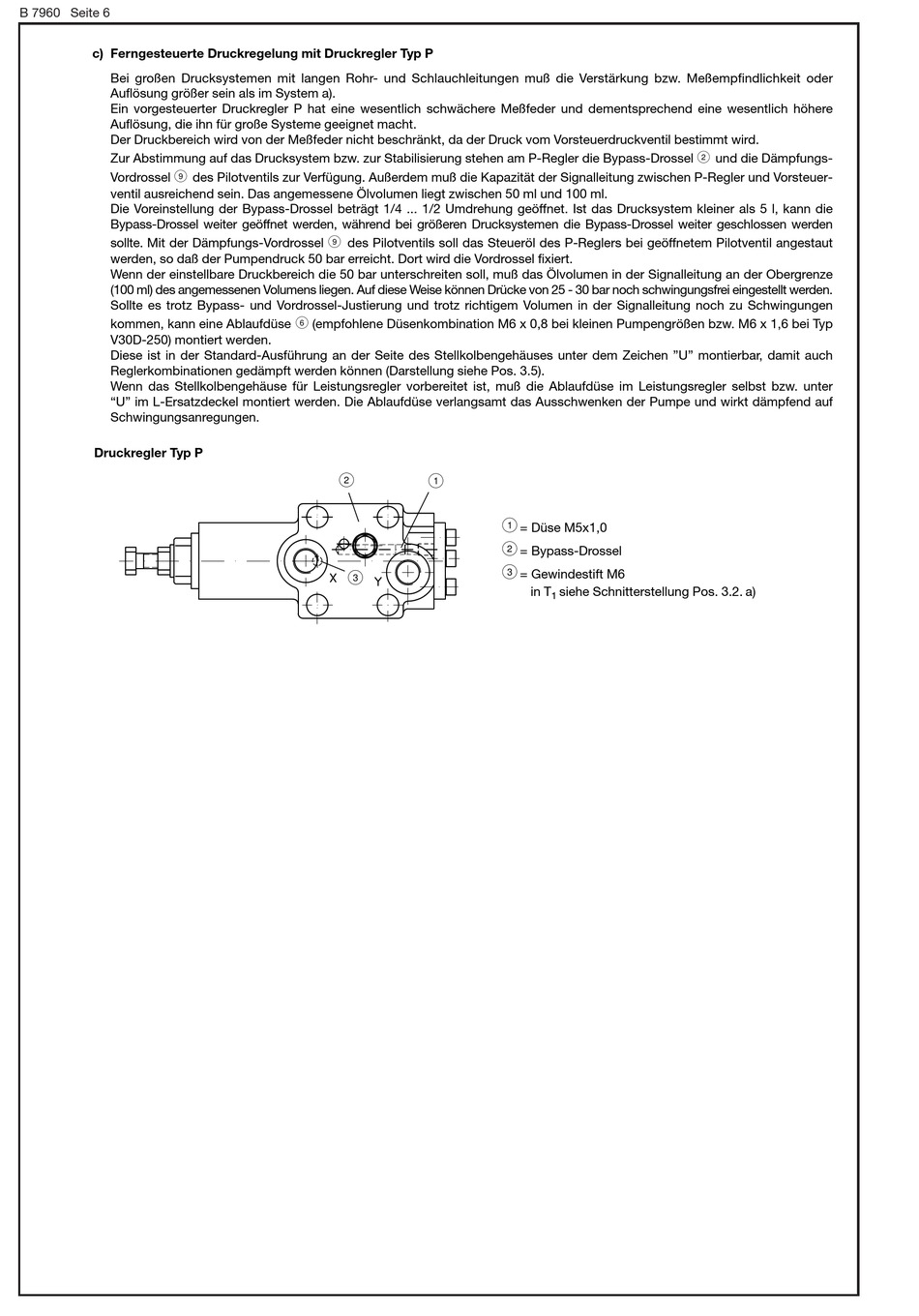

B 7960 Seite 6
c) Ferngesteuerte Druckregelung mit Druckregler Typ P
Bei großen Drucksystemen mit langen Rohr- und Schlauchleitungen muß die Verstärkung bzw. Meßempfindlichkeit oder
Auflösung größer sein als im System a).
Ein vorgesteuerter Druckregler P hat eine wesentlich schwächere Meßfeder und dementsprechend eine wesentlich höhere
Auflösung, die ihn für große Systeme geeignet macht.
Der Druckbereich wird von der Meßfeder nicht beschränkt, da der Druck vom Vorsteuerdruckventil bestimmt wird.
Zur Abstimmung auf das Drucksystem bzw. zur Stabilisierung stehen am P-Regler die Bypass-Drossel
C
Vordrossel
des Pilotventils zur Verfügung. Außerdem muß die Kapazität der Signalleitung zwischen P-Regler und Vorsteuer-
ventil ausreichend sein. Das angemessene Ölvolumen liegt zwischen 50 ml und 100 ml.
Die Voreinstellung der Bypass-Drossel beträgt 1/4 ... 1/2 Umdrehung geöffnet. Ist das Drucksystem kleiner als 5 l, kann die
Bypass-Drossel weiter geöffnet werden, während bei größeren Drucksystemen die Bypass-Drossel weiter geschlossen werden
sollte. Mit der Dämpfungs-Vordrossel
werden, so daß der Pumpendruck 50 bar erreicht. Dort wird die Vordrossel fixiert.
Wenn der einstellbare Druckbereich die 50 bar unterschreiten soll, muß das Ölvolumen in der Signalleitung an der Obergrenze
(100 ml) des angemessenen Volumens liegen. Auf diese Weise können Drücke von 25 - 30 bar noch schwingungsfrei eingestellt werden.
Sollte es trotz Bypass- und Vordrossel-Justierung und trotz richtigem Volumen in der Signalleitung noch zu Schwingungen
kommen, kann eine Ablaufdüse
V30D-250) montiert werden.
Diese ist in der Standard-Ausführung an der Seite des Stellkolbengehäuses unter dem Zeichen "U" montierbar, damit auch
Reglerkombinationen gedämpft werden können (Darstellung siehe Pos. 3.5).
Wenn das Stellkolbengehäuse für Leistungsregler vorbereitet ist, muß die Ablaufdüse im Leistungsregler selbst bzw. unter
"U" im L-Ersatzdeckel montiert werden. Die Ablaufdüse verlangsamt das Ausschwenken der Pumpe und wirkt dämpfend auf
Schwingungsanregungen.
Druckregler Typ P
C
des Pilotventils soll das Steueröl des P-Reglers bei geöffnetem Pilotventil angestaut
@
(empfohlene Düsenkombination M6 x 0,8 bei kleinen Pumpengrößen bzw. M6 x 1,6 bei Typ
<
;
=
;
= Düse M5x1,0
<
= Bypass-Drossel
=
= Gewindestift M6
in T
siehe Schnitterstellung Pos. 3.2. a)
1
<
und die Dämpfungs-
