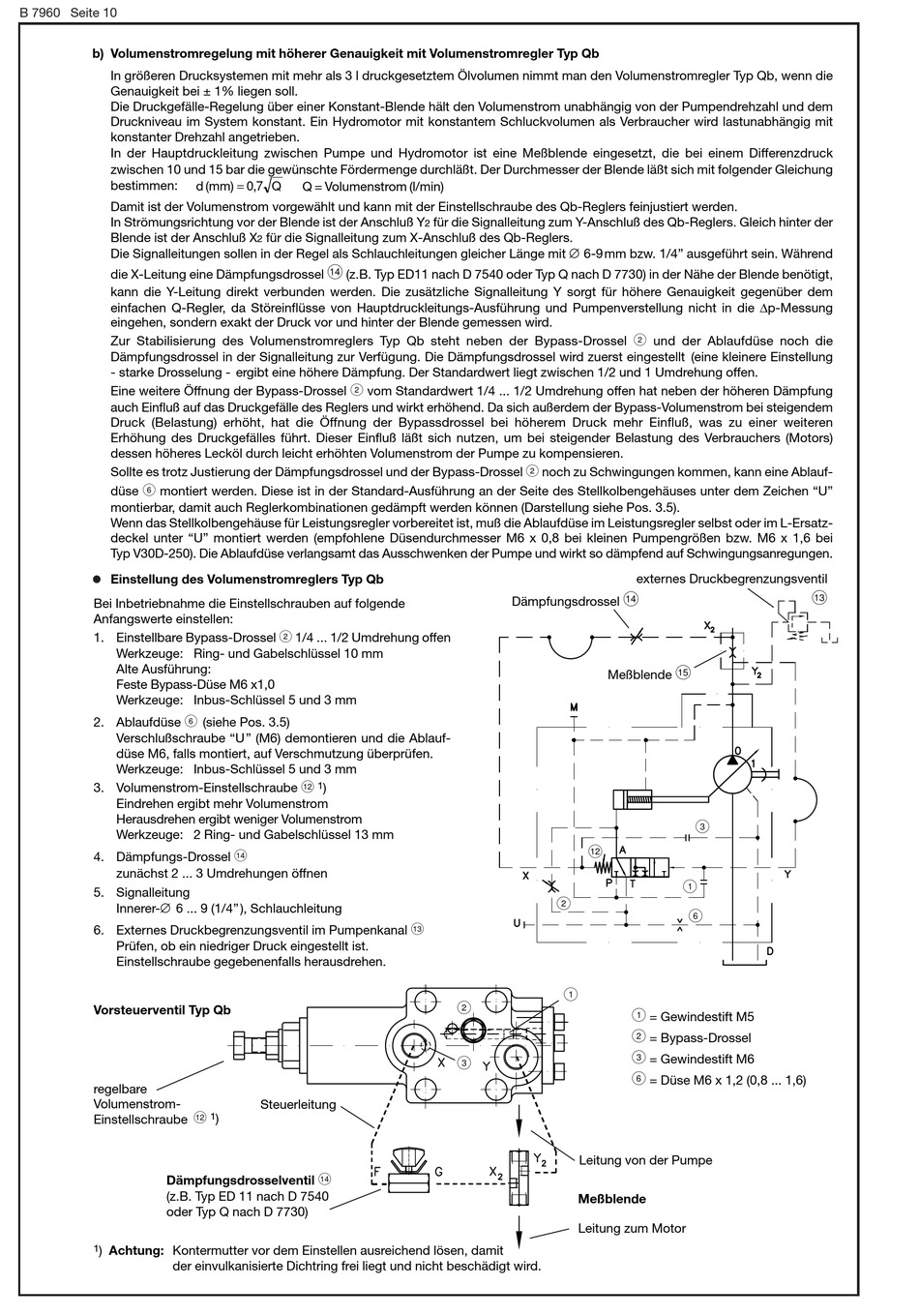

B 7960 Seite 10
b) Volumenstromregelung mit höherer Genauigkeit mit Volumenstromregler Typ Qb
In größeren Drucksystemen mit mehr als 3 l druckgesetztem Ölvolumen nimmt man den Volumenstromregler Typ Qb, wenn die
Genauigkeit bei ± 1% liegen soll.
Die Druckgefälle-Regelung über einer Konstant-Blende hält den Volumenstrom unabhängig von der Pumpendrehzahl und dem
Druckniveau im System konstant. Ein Hydromotor mit konstantem Schluckvolumen als Verbraucher wird lastunabhängig mit
konstanter Drehzahl angetrieben.
In der Hauptdruckleitung zwischen Pumpe und Hydromotor ist eine Meßblende eingesetzt, die bei einem Differenzdruck
zwischen 10 und 15 bar die gewünschte Fördermenge durchläßt. Der Durchmesser der Blende läßt sich mit folgender Gleichung
bestimmen:
Damit ist der Volumenstrom vorgewählt und kann mit der Einstellschraube des Qb-Reglers feinjustiert werden.
In Strömungsrichtung vor der Blende ist der Anschluß Y
Blende ist der Anschluß X
Die Signalleitungen sollen in der Regel als Schlauchleitungen gleicher Länge mit # 6-9mm bzw. 1/4" ausgeführt sein. Während
die X-Leitung eine Dämpfungsdrossel
kann die Y-Leitung direkt verbunden werden. Die zusätzliche Signalleitung Y sorgt für höhere Genauigkeit gegenüber dem
einfachen Q-Regler, da Störeinflüsse von Hauptdruckleitungs-Ausführung und Pumpenverstellung nicht in die |p-Messung
eingehen, sondern exakt der Druck vor und hinter der Blende gemessen wird.
Zur Stabilisierung des Volumenstromreglers Typ Qb steht neben der Bypass-Drossel
Dämpfungsdrossel in der Signalleitung zur Verfügung. Die Dämpfungsdrossel wird zuerst eingestellt (eine kleinere Einstellung
- starke Drosselung - ergibt eine höhere Dämpfung. Der Standardwert liegt zwischen 1/2 und 1 Umdrehung offen.
Eine weitere Öffnung der Bypass-Drossel
auch Einfluß auf das Druckgefälle des Reglers und wirkt erhöhend. Da sich außerdem der Bypass-Volumenstrom bei steigendem
Druck (Belastung) erhöht, hat die Öffnung der Bypassdrossel bei höherem Druck mehr Einfluß, was zu einer weiteren
Erhöhung des Druckgefälles führt. Dieser Einfluß läßt sich nutzen, um bei steigender Belastung des Verbrauchers (Motors)
dessen höheres Lecköl durch leicht erhöhten Volumenstrom der Pumpe zu kompensieren.
Sollte es trotz Justierung der Dämpfungsdrossel und der Bypass-Drossel
@
düse
montiert werden. Diese ist in der Standard-Ausführung an der Seite des Stellkolbengehäuses unter dem Zeichen "U"
montierbar, damit auch Reglerkombinationen gedämpft werden können (Darstellung siehe Pos. 3.5).
Wenn das Stellkolbengehäuse für Leistungsregler vorbereitet ist, muß die Ablaufdüse im Leistungsregler selbst oder im L-Ersatz-
deckel unter "U" montiert werden (empfohlene Düsendurchmesser M6 x 0,8 bei kleinen Pumpengrößen bzw. M6 x 1,6 bei
Typ V30D-250). Die Ablaufdüse verlangsamt das Ausschwenken der Pumpe und wirkt so dämpfend auf Schwingungsanregungen.
'
Einstellung des Volumenstromreglers Typ Qb
Bei Inbetriebnahme die Einstellschrauben auf folgende
Anfangswerte einstellen:
1. Einstellbare Bypass-Drossel
Werkzeuge: Ring- und Gabelschlüssel 10 mm
Alte Ausführung:
Feste Bypass-Düse M6 x1,0
Werkzeuge: Inbus-Schlüssel 5 und 3 mm
@
2. Ablaufdüse
Verschlußschraube "U" (M6) demontieren und die Ablauf-
düse M6, falls montiert, auf Verschmutzung überprüfen.
Werkzeuge: Inbus-Schlüssel 5 und 3 mm
3. Volumenstrom-Einstellschraube
Eindrehen ergibt mehr Volumenstrom
Herausdrehen ergibt weniger Volumenstrom
Werkzeuge: 2 Ring- und Gabelschlüssel 13 mm
4. Dämpfungs-Drossel
zunächst 2 ... 3 Umdrehungen öffnen
5. Signalleitung
Innerer-# 6 ... 9 (1/4''), Schlauchleitung
6. Externes Druckbegrenzungsventil im Pumpenkanal
Prüfen, ob ein niedriger Druck eingestellt ist.
Einstellschraube gegebenenfalls herausdrehen.
Vorsteuerventil Typ Qb
regelbare
Volumenstrom-
Einstellschraube
Dämpfungsdrosselventil
(z.B. Typ ED 11 nach D 7540
oder Typ Q nach D 7730)
1
) Achtung: Kontermutter vor dem Einstellen ausreichend lösen, damit
der einvulkanisierte Dichtring frei liegt und nicht beschädigt wird.
=
d
(mm)
0
,
7
Q
Q = Volumenstrom (l/min)
für die Signalleitung zum X-Anschluß des Qb-Reglers.
2
H
(z.B. Typ ED11 nach D 7540 oder Typ Q nach D 7730) in der Nähe der Blende benötigt,
<
<
1/4 ... 1/2 Umdrehung offen
(siehe Pos. 3.5)
F
1
)
H
Steuerleitung
F
1
)
H
für die Signalleitung zum Y-Anschluß des Qb-Reglers. Gleich hinter der
2
vom Standardwert 1/4 ... 1/2 Umdrehung offen hat neben der höheren Dämpfung
<
Dämpfungsdrossel
G
<
=
<
und der Ablaufdüse noch die
noch zu Schwingungen kommen, kann eine Ablauf-
externes Druckbegrenzungsventil
H
I
Meßblende
=
F
;
<
@
;
;
= Gewindestift M5
<
= Bypass-Drossel
=
= Gewindestift M6
@
= Düse M6 x 1,2 (0,8 ... 1,6)
Leitung von der Pumpe
Meßblende
Leitung zum Motor
G
