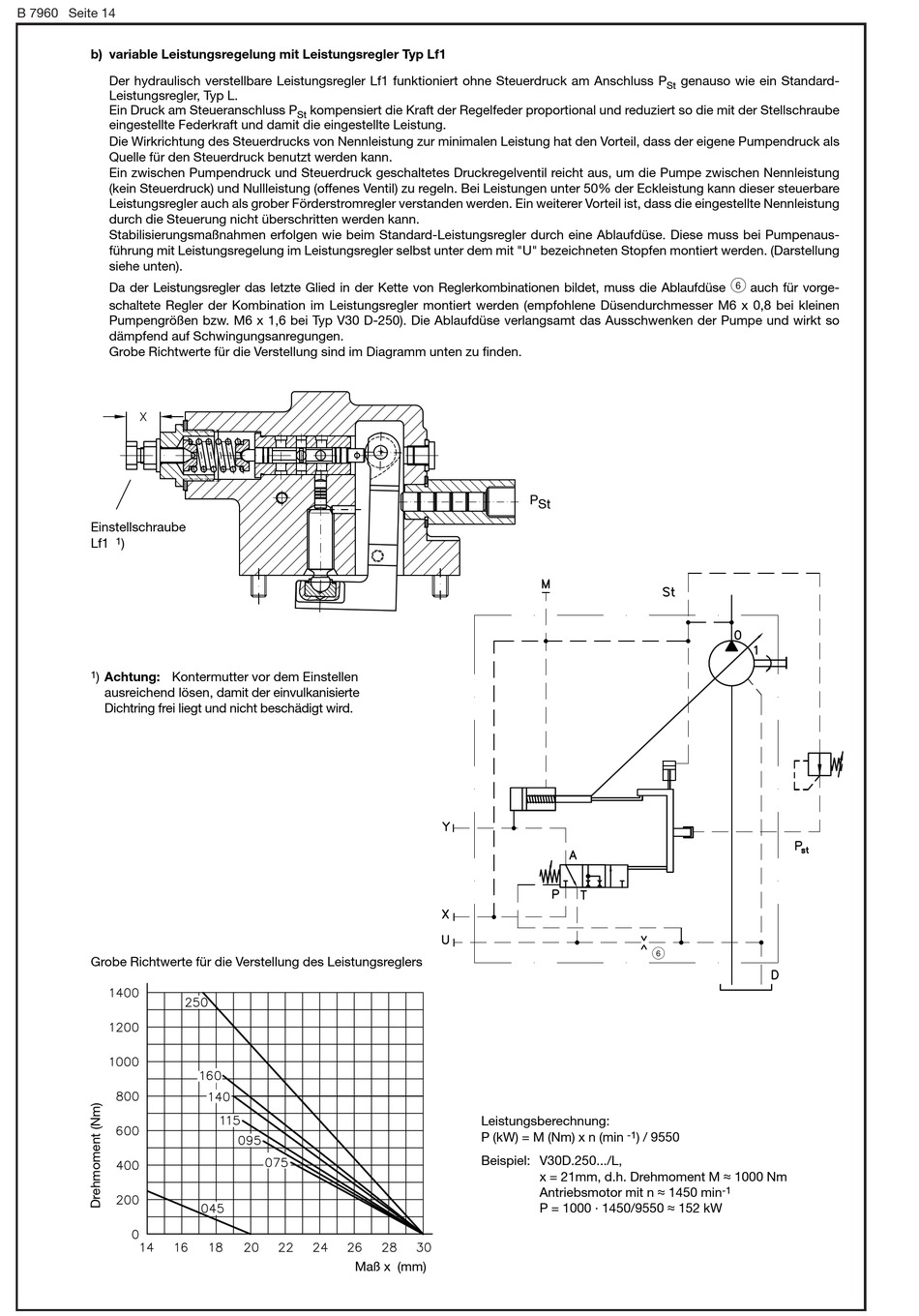

B 7960 Seite 14
b) variable Leistungsregelung mit Leistungsregler Typ Lf1
Der hydraulisch verstellbare Leistungsregler Lf1 funktioniert ohne Steuerdruck am Anschluss P
Leistungsregler, Typ L.
Ein Druck am Steueranschluss P
eingestellte Federkraft und damit die eingestellte Leistung.
Die Wirkrichtung des Steuerdrucks von Nennleistung zur minimalen Leistung hat den Vorteil, dass der eigene Pumpendruck als
Quelle für den Steuerdruck benutzt werden kann.
Ein zwischen Pumpendruck und Steuerdruck geschaltetes Druckregelventil reicht aus, um die Pumpe zwischen Nennleistung
(kein Steuerdruck) und Nullleistung (offenes Ventil) zu regeln. Bei Leistungen unter 50% der Eckleistung kann dieser steuerbare
Leistungsregler auch als grober Förderstromregler verstanden werden. Ein weiterer Vorteil ist, dass die eingestellte Nennleistung
durch die Steuerung nicht überschritten werden kann.
Stabilisierungsmaßnahmen erfolgen wie beim Standard-Leistungsregler durch eine Ablaufdüse. Diese muss bei Pumpenaus-
führung mit Leistungsregelung im Leistungsregler selbst unter dem mit "U" bezeichneten Stopfen montiert werden. (Darstellung
siehe unten).
Da der Leistungsregler das letzte Glied in der Kette von Reglerkombinationen bildet, muss die Ablaufdüse
schaltete Regler der Kombination im Leistungsregler montiert werden (empfohlene Düsendurchmesser M6 x 0,8 bei kleinen
Pumpengrößen bzw. M6 x 1,6 bei Typ V30 D-250). Die Ablaufdüse verlangsamt das Ausschwenken der Pumpe und wirkt so
dämpfend auf Schwingungsanregungen.
Grobe Richtwerte für die Verstellung sind im Diagramm unten zu finden.
Einstellschraube
1
Lf1
)
1
) Achtung: Kontermutter vor dem Einstellen
ausreichend lösen, damit der einvulkanisierte
Dichtring frei liegt und nicht beschädigt wird.
Grobe Richtwerte für die Verstellung des Leistungsreglers
kompensiert die Kraft der Regelfeder proportional und reduziert so die mit der Stellschraube
St
Maß x (mm)
P St
@
Leistungsberechnung:
P (kW) = M (Nm) x n (min
-1
) / 9550
Beispiel: V30D.250.../L,
x = 21mm, d.h. Drehmoment M , 1000 Nm
Antriebsmotor mit n , 1450 min
P = 1000 · 1450/9550 , 152 kW
genauso wie ein Standard-
St
@
auch für vorge-
-1
