I N B eTRIeBN AhM e
SMART COMMAND-Terminal 7" anschließen
4.2
SMART COMMAND-Terminal 7" anschließen
Gehen Sie für den Anschluss des Terminals
wie folgt vor:
1. Nehmen Sie das Anschlusskabel SMART
COMMAND-Terminal an InCab (704250-00)
zur Hand.
2. Bringen Sie den M12-Stecker das An-
schlusskabels am Anschluss 1 des Ter-
minals an (siehe Abb. 11 und Abb. 12 – A).
(Der Stecker wird durch Verschrauben fi-
xiert.)
3. Führen Sie den anderen Anschluss des Ka-
bels zur InCab-Steckdose und bringen Sie
ihn dort an (siehe Abb. 12 – B).
(Der Stecker wird durch Verschrauben fi-
xiert.)
Der 12-polige Deutsch-Stecker X19 wird nicht
benötigt. Er findet bei anderen SMART COM-
MAND-Terminal-Varianten Anwendung.
4.3
SMART COMMAND-Terminal 7" starten
Schalten Sie die Zündung des Fahrzeugs ein.
Das SMART COMMAND-Terminal 7" schaltet sich automatisch ein, sobald die Zündung des Fahrzeugs betätigt wird
und das Terminal mit Spannung versorgt wird.
SE I TE 12

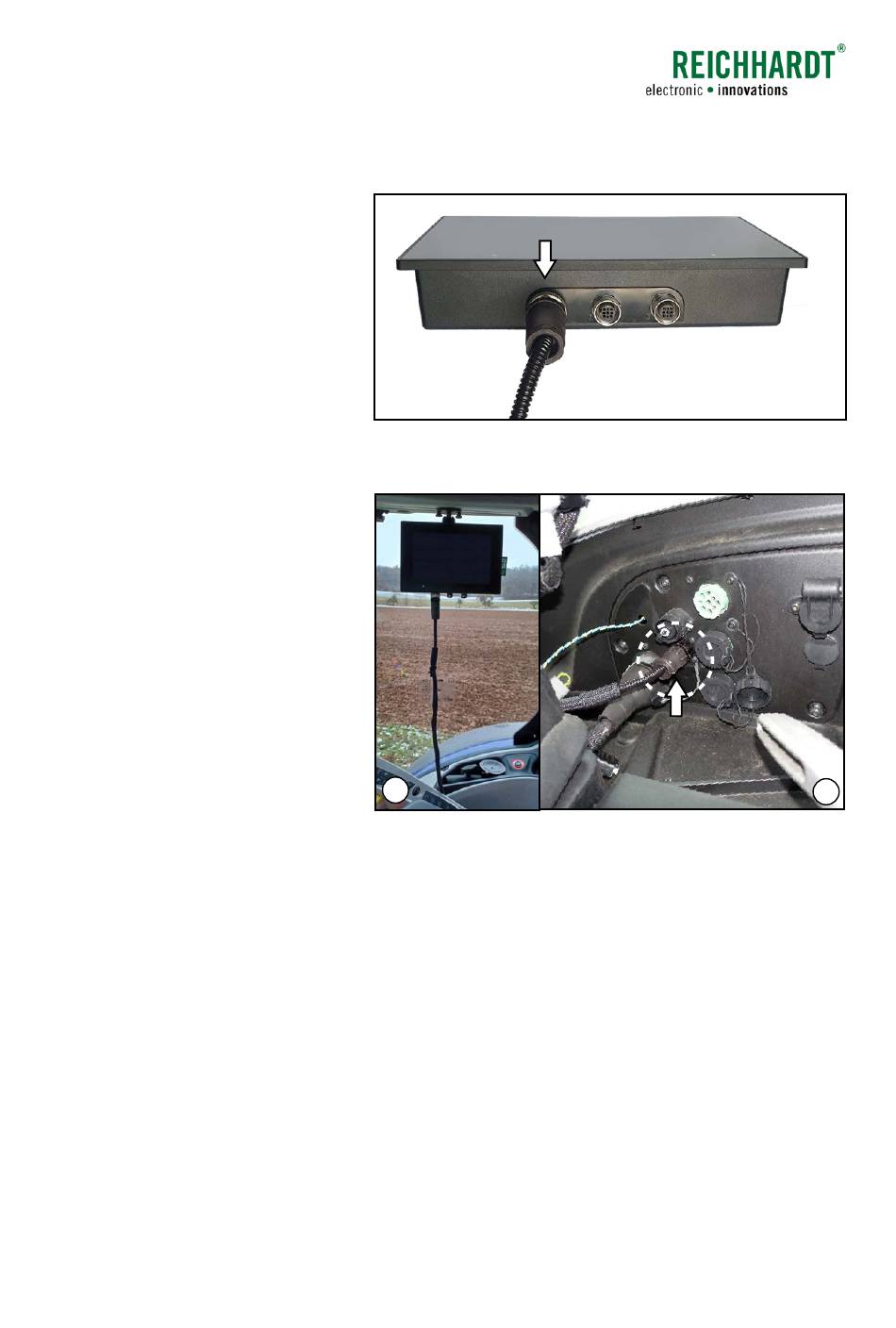

Abb. 11: Anschlusskabel am Anschluss 1 des Terminals angeschlossen
A
Abb. 12: Terminal an InCab-Steckdose des Fahrzeugs anschließen
BET R IE BSA NLE IT UNG SMA R T C OMMA N D -Te R MIN A l 7 "
B
