Pin-Belegung Power-M12-Anschluss (Anschluss 1) – Power und CAN M12
Passender Stecker: Buchse, 8-polig, A-codiert mit Abschirmung.
Pin-Nr. Signal
1 Stromversorgung
2 Masse
3 –
4 Zündspannung
5 CAN1 high
6 CAN1 low
7 CAN2 high
8 CAN2 low
Pin-Belegung ethernet-M12-Anschluss (Anschluss 2) – ethernet M12
Passender Stecker: Stift, 4-polig, D-codiert.
Pin-Nr. Signal
1 TX+
2 RX+
3 TX-
4 RX-
Pin-Belegung USB-M12-Anschluss (Anschluss 3) – USB M12
Passender Stecker: Stift, 5-polig, A-codiert mit Abschirmung.
Pin-Nr. Signal
1 VBUS
2 Data-
3 Data+
4 Masse für Abschirmung
5 Masse
B E TRIE B SAN L EITU NG S MAR T COMMAN D -T eR MI N A l 7"

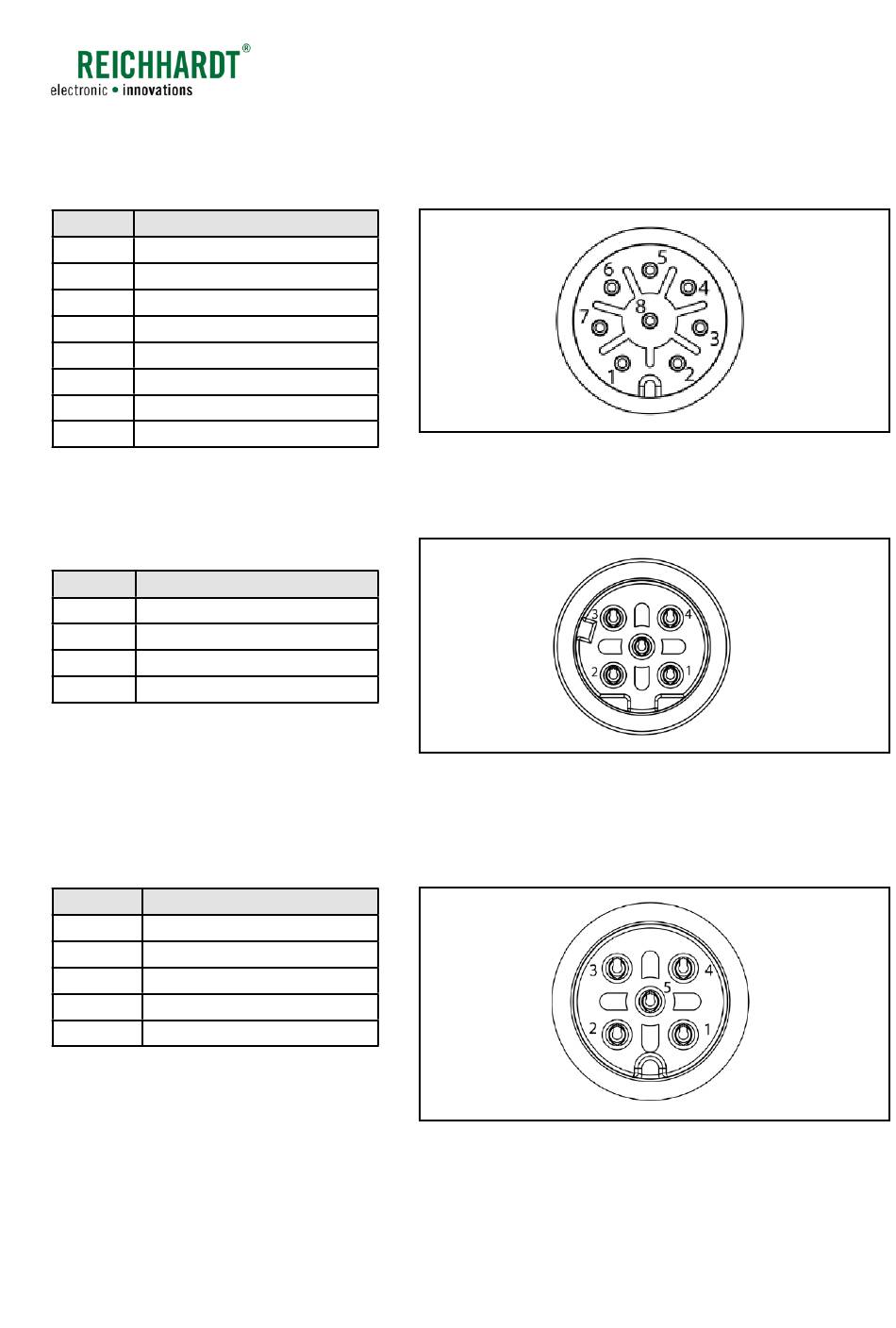

Abb. 199: Pin-Belegung des Power- und CAN-M12-Anschlusses (Anschluss 1)
des SMART COMMAND-Terminals
Abb. 200: Pin-Belegung des Ethernet-M12-Anschlusses (Anschluss 2) des
SMART COMMAND-Terminals
Abb. 201: Pin-Belegung des USB-M12-Anschlusses (Anschluss 3) des
SMART COMMAND-Terminals
