3.1.2 Anschlüsse
Das SMART COMMAND-Terminal 7" verfügt
über drei Anschlüsse, die sich an der Unter-
seite befinden (siehe Abb. 3):
1
Anschluss für Reichhardt-Anschlusska-
bel, um das Terminal im Fahrzeug anzu-
schließen (Stromversorgung und ISOBUS-
Kommunikation) (siehe Kapitel 3.2.2).
2
Ethernet-Anschluss für Wartungszwecke.
3
USB 2.0-Anschluss für Im- und Export
von Daten und für Terminal-Updates
(siehe Kapitel 3.2.3).
3.1.3

Status-leD und Umgebungslichtsensor

Das SMART COMMAND-Terminal 7" verfügt
über eine Status-LED und einen Umgebungs-
lichtsensor unterhalb des Displays (siehe
Abb. 4).
A
Status-leD:
Aus:
Terminal ist ausgeschaltet
- -
Gelb blinkend:
Terminal fährt hoch; ein kurzer Signal-
ton ertönt
Grün leuchtend:
Terminal in Betrieb
Gelb leuchtend:
Terminal fährt herunter oder startet neu
B
Umgebungslichtsensor
Dimmt die Helligkeit des Terminals, je
nachdem wie hell das Umgebungslicht ist.
3.1.4 Mitgeliefertes Zubehör – Ram-Mount-Kugel mit Schrauben
Mit dem SMART COMMAND-Terminal 7" wird
folgendes Zubehör mitgeliefert (siehe Abb. 5):
A
Eine RAM-Mount-Kugel 1,5" und
B
drei Linsenschrauben (M5x12) zur An-
bringung der RAM-Mount-Kugel an den
Gewindebohrungen auf der Rückseite
des Terminals.
SE I TE 8
1

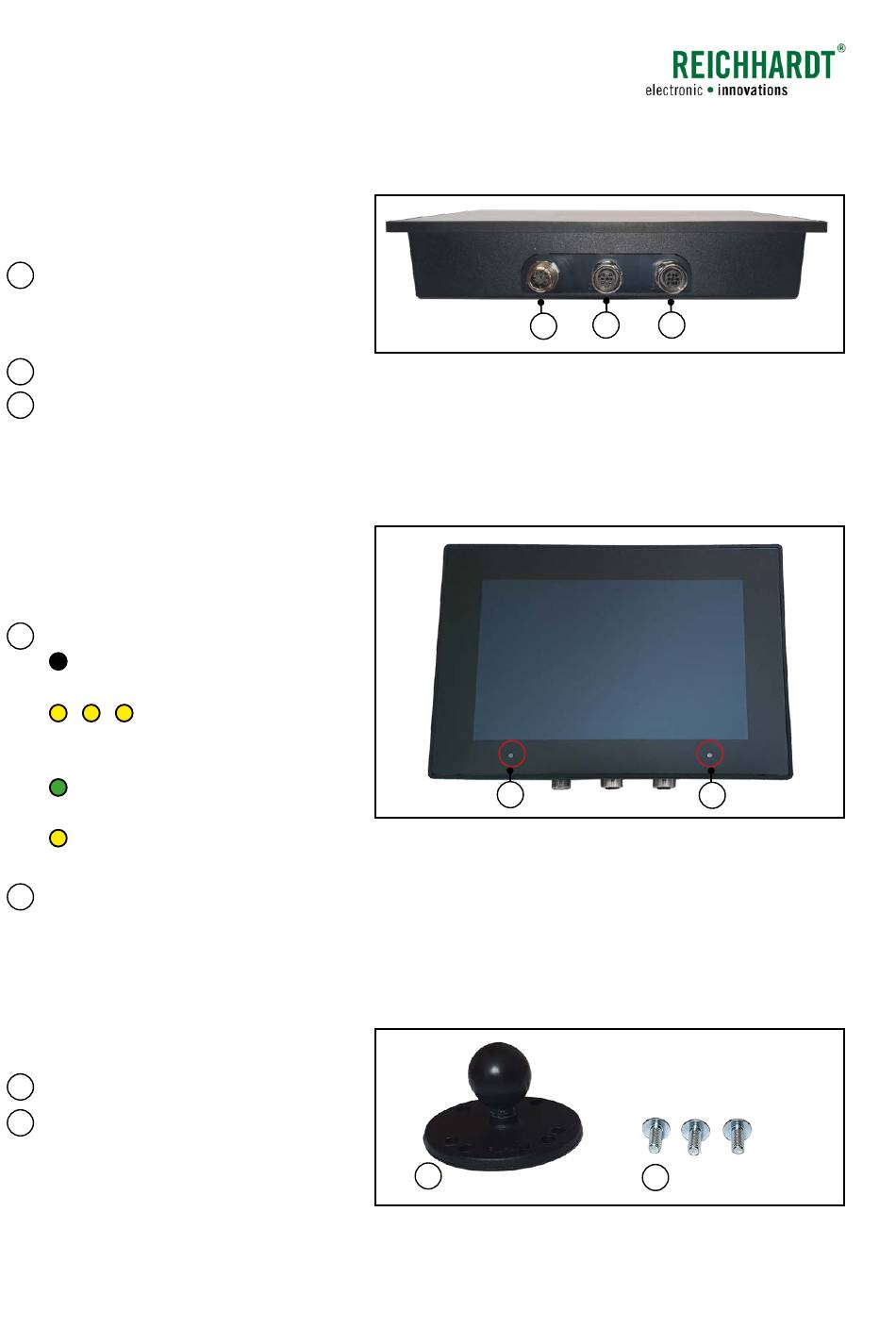

Abb. 3:
Anschlüsse des SMART COMMAND-Terminals 7"
A
Abb. 4:
Status-LED und Umgebungslichtsensor
A
Abb. 5:
RAM-Mount-Kugel 1,5" und Linsenschrauben
