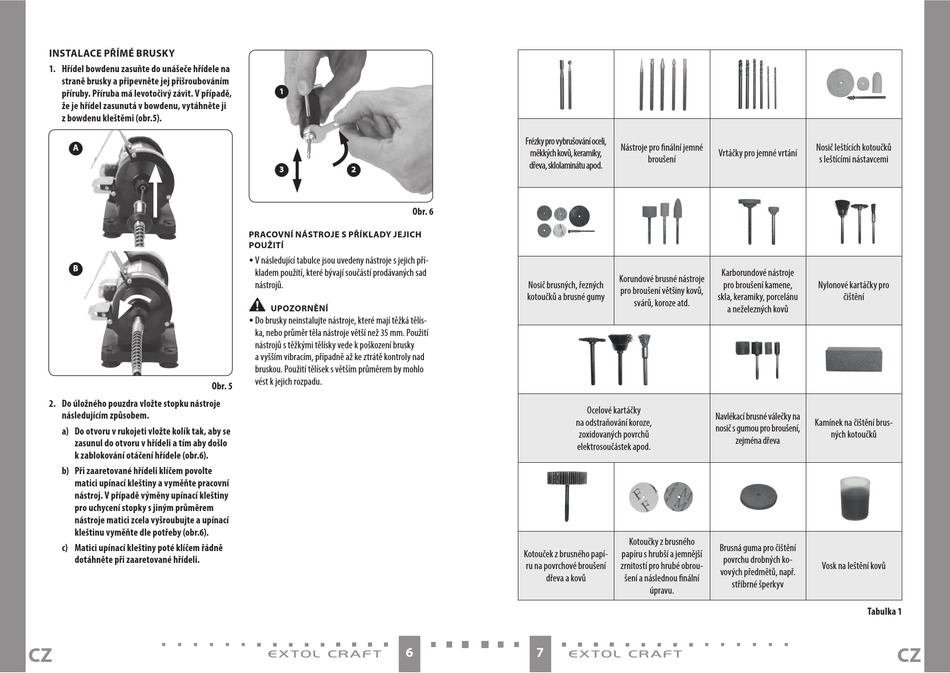

INSTALACE PŘÍMÉ BRUSKY
1. Hřídel bowdenu zasuňte do unášeče hřídele na
straně brusky a připevněte jej přišroubováním
příruby. Příruba má levotočivý závit. V případě,
že je hřídel zasunutá v bowdenu, vytáhněte ji
z bowdenu kleštěmi (obr.5).
A
B
2. Do úložného pouzdra vložte stopku nástroje
následujícím způsobem.
a) Do otvoru v rukojeti vložte kolík tak, aby se
zasunul do otvoru v hřídeli a tím aby došlo
k zablokování otáčení hřídele (obr.6).
b) Při zaaretované hřídeli klíčem povolte
matici upínací kleštiny a vyměňte pracovní
nástroj. V případě výměny upínací kleštiny
pro uchycení stopky s jiným průměrem
nástroje matici zcela vyšroubujte a upínací
kleštinu vyměňte dle potřeby (obr.6).
c) Matici upínací kleštiny poté klíčem řádně
dotáhněte při zaaretované hřídeli.
CZ
1
3 2
PRACOVNÍ NÁSTROJE S PŘÍKLADY JEJICH
POUŽITÍ
y V následující tabulce jsou uvedeny nástroje s jejich pří-
kladem použití, které bývají součástí prodávaných sad
nástrojů.
•
UPOZORNĚNÍ
y Do brusky neinstalujte nástroje, které mají těžká tělís-
ka, nebo průměr těla nástroje větší než 35 mm. Použití
nástrojů s těžkými tělísky vede k poškození brusky
a vyšším vibracím, případně až ke ztrátě kontroly nad
bruskou. Použití tělísek s větším průměrem by mohlo
vést k jejich rozpadu.
Obr. 5
Frézky pro vybrušování oceli,
měkkých kovů, keramiky,
dřeva, sklolaminátu apod.
Obr. 6
Nosič brusných, řezných
kotoučků a brusné gumy
na odstraňování koroze,
zoxidovaných povrchů
elektrosoučástek apod.
Kotouček z brusného papí-
ru na povrchové broušení
dřeva a kovů
6 7
Nástroje pro finální jemné
Vrtáčky pro jemné vrtání
broušení
Karborundové nástroje
Korundové brusné nástroje
pro broušení kamene,
pro broušení většiny kovů,
skla, keramiky, porcelánu
svárů, koroze atd.
a neželezných kovů
Ocelové kartáčky
Navlékací brusné válečky na
nosič s gumou pro broušení,
zejména dřeva
Kotoučky z brusného
Brusná guma pro čištění
papíru s hrubší a jemnější
povrchu drobných ko-
zrnitostí pro hrubé obrou-
vových předmětů, např.
šení a následnou finální
stříbrné šperkyv
úpravu.
Nosič leštících kotoučků
s leštícími nástavcemi
Nylonové kartáčky pro
čištění
Kamínek na čištění brus-
ných kotoučků
Vosk na leštění kovů
Tabulka 1
CZ
