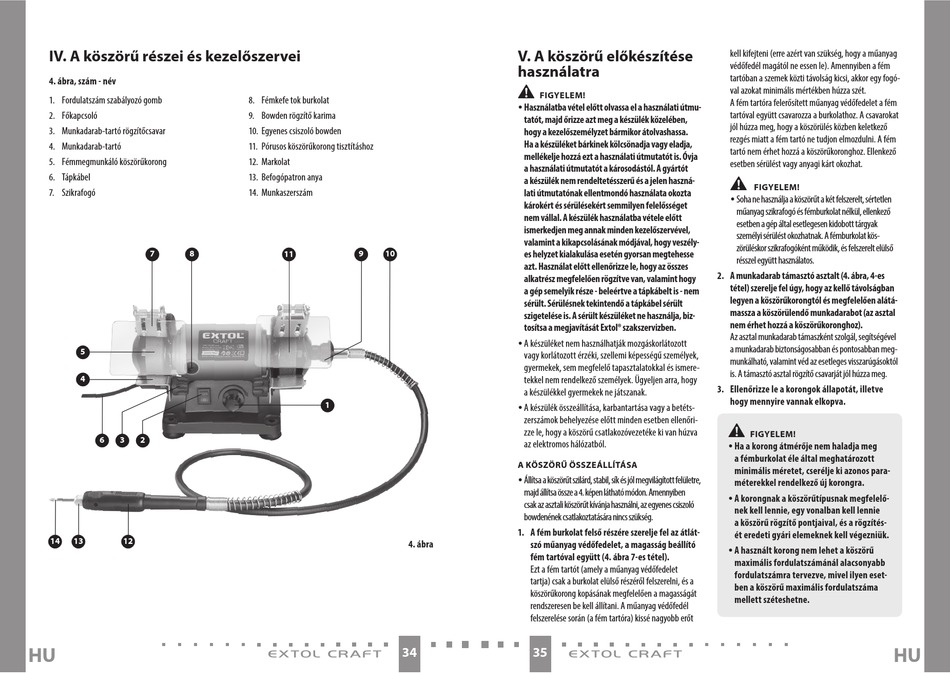

IV. A köszörű részei és kezelőszervei
4. ábra, szám - név
1. Fordulatszám szabályozó gomb
2. Főkapcsoló
3. Munkadarab-tartó rögzítőcsavar
4. Munkadarab-tartó
5. Fémmegmunkáló köszörűkorong
6. Tápkábel
7. Szikrafogó
7
8
5
4
6
3
2
14
13
12
HU
8. Fémkefe tok burkolat
9. Bowden rögzítő karima
10. Egyenes csiszoló bowden
11. Pórusos köszörűkorong tisztításhoz
12. Markolat
13. Befogópatron anya
14. Munkaszerszám
11
9
10
1
4. ábra
34
V. A köszörű előkészítése
használatra
•
FIGYELEM!
y Használatba vétel előtt olvassa el a használati útmu-
tatót, majd őrizze azt meg a készülék közelében,
hogy a kezelőszemélyzet bármikor átolvashassa.
Ha a készüléket bárkinek kölcsönadja vagy eladja,
mellékelje hozzá ezt a használati útmutatót is. Óvja
a használati útmutatót a károsodástól. A gyártót
a készülék nem rendeltetésszerű és a jelen haszná-
lati útmutatónak ellentmondó használata okozta
károkért és sérülésekért semmilyen felelősséget
nem vállal. A készülék használatba vétele előtt
ismerkedjen meg annak minden kezelőszervével,
valamint a kikapcsolásának módjával, hogy veszély-
es helyzet kialakulása esetén gyorsan megtehesse
azt. Használat előtt ellenőrizze le, hogy az összes
alkatrész megfelelően rögzítve van, valamint hogy
a gép semelyik része - beleértve a tápkábelt is - nem
sérült. Sérülésnek tekintendő a tápkábel sérült
szigetelése is. A sérült készüléket ne használja, biz-
tosítsa a megjavítását Extol® szakszervizben.
y A készüléket nem használhatják mozgáskorlátozott
vagy korlátozott érzéki, szellemi képességű személyek,
gyermekek, sem megfelelő tapasztalatokkal és ismere-
tekkel nem rendelkező személyek. Ügyeljen arra, hogy
a készülékkel gyermekek ne játszanak.
y A készülék összeállítása, karbantartása vagy a betéts-
zerszámok behelyezése előtt minden esetben ellenőri-
zze le, hogy a köszörű csatlakozóvezetéke ki van húzva
az elektromos hálózatból.
A KÖSZÖRŰ ÖSSZEÁLLÍTÁSA
y Állítsa a köszörűt szilárd, stabil, sík és jól megvilágított felületre,
majd állítsa össze a 4. képen látható módon. Amennyiben
csak az asztali köszörűt kívánja használni, az egyenes csiszoló
bowdenének csatlakoztatására nincs szükség.
1. A fém burkolat felső részére szerelje fel az átlát-
szó műanyag védőfedelet, a magasság beállító
fém tartóval együtt (4. ábra 7-es tétel).
Ezt a fém tartót (amely a műanyag védőfedelet
tartja) csak a burkolat elülső részéről felszerelni, és a
köszörűkorong kopásának megfelelően a magasságát
rendszeresen be kell állítani. A műanyag védőfedél
felszerelése során (a fém tartóra) kissé nagyobb erőt
35
kell kifejteni (erre azért van szükség, hogy a műanyag
védőfedél magától ne essen le). Amennyiben a fém
tartóban a szemek közti távolság kicsi, akkor egy fogó-
val azokat minimális mértékben húzza szét.
A fém tartóra felerősített műanyag védőfedelet a fém
tartóval együtt csavarozza a burkolathoz. A csavarokat
jól húzza meg, hogy a köszörülés közben keletkező
rezgés miatt a fém tartó ne tudjon elmozdulni. A fém
tartó nem érhet hozzá a köszörűkoronghoz. Ellenkező
esetben sérülést vagy anyagi kárt okozhat.
•
FIGYELEM!
y Soha ne használja a köszörűt a két felszerelt, sértetlen
műanyag szikrafogó és fémburkolat nélkül, ellenkező
esetben a gép által esetlegesen kidobott tárgyak
személyi sérülést okozhatnak. A fémburkolat kös-
zörüléskor szikrafogóként működik, és felszerelt elülső
résszel együtt használatos.
2. A munkadarab támasztó asztalt (4. ábra, 4-es
tétel) szerelje fel úgy, hogy az kellő távolságban
legyen a köszörűkorongtól és megfelelően alátá-
massza a köszörülendő munkadarabot (az asztal
nem érhet hozzá a köszörűkoronghoz).
Az asztal munkadarab támaszként szolgál, segítségével
a munkadarab biztonságosabban és pontosabban meg-
munkálható, valamint véd az esetleges visszarúgásoktól
is. A támasztó asztal rögzítő csavarját jól húzza meg.
3. Ellenőrizze le a korongok állapotát, illetve
hogy mennyire vannak elkopva.
•
FIGYELEM!
y Ha a korong átmérője nem haladja meg
a fémburkolat éle által meghatározott
minimális méretet, cserélje ki azonos para-
méterekkel rendelkező új korongra.
y A korongnak a köszörűtípusnak megfelelő-
nek kell lennie, egy vonalban kell lennie
a köszörű rögzítő pontjaival, és a rögzítés-
ét eredeti gyári elemeknek kell végezniük.
y A használt korong nem lehet a köszörű
maximális fordulatszámánál alacsonyabb
fordulatszámra tervezve, mivel ilyen eset-
ben a köszörű maximális fordulatszáma
mellett széteshetne.
HU
