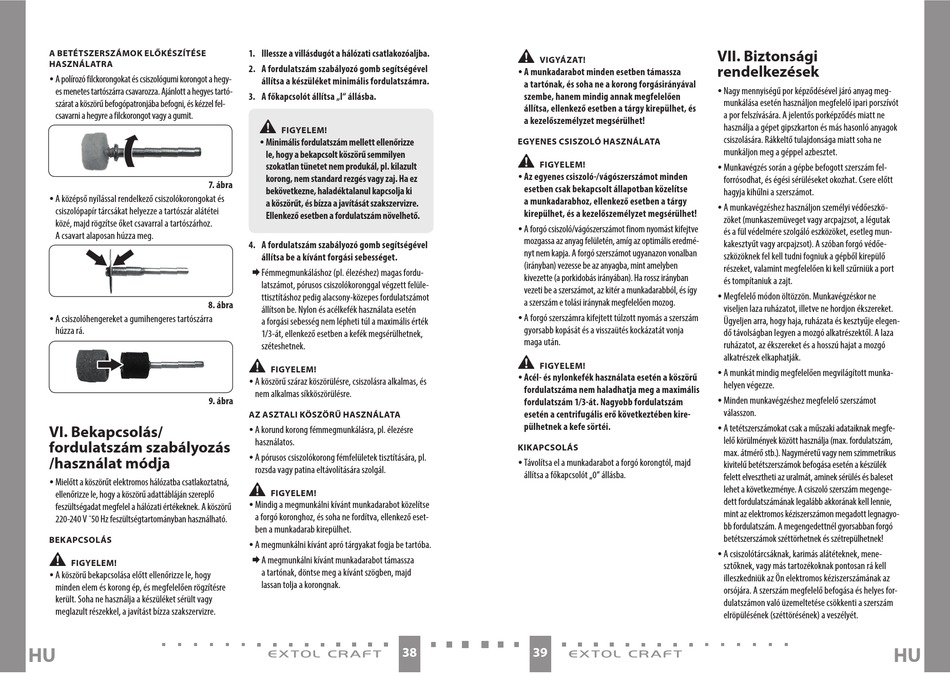

Extol Craft 410112 Bedienungsanleitung Seite 20

A BETÉTSZERSZÁMOK ELŐKÉSZÍTÉSE
HASZNÁLATRA
y A polírozó filckorongokat és csiszológumi korongot a hegy-
es menetes tartószárra csavarozza. Ajánlott a hegyes tartó-
szárat a köszörű befogópatronjába befogni, és kézzel fel-
csavarni a hegyre a filckorongot vagy a gumit.
y A középső nyílással rendelkező csiszolókorongokat és
csiszolópapír tárcsákat helyezze a tartószár alátétei
közé, majd rögzítse őket csavarral a tartószárhoz.
A csavart alaposan húzza meg.
y A csiszolóhengereket a gumihengeres tartószárra
húzza rá.
VI. Bekapcsolás/
fordulatszám szabályozás
/használat módja
y Mielőtt a köszörűt elektromos hálózatba csatlakoztatná,
ellenőrizze le, hogy a köszörű adattábláján szereplő
feszültségadat megfelel a hálózati értékeknek. A köszörű
220-240 V ˜50 Hz feszültségtartományban használható.
BEKAPCSOLÁS
•
FIGYELEM!
y A köszörű bekapcsolása előtt ellenőrizze le, hogy
minden elem és korong ép, és megfelelően rögzítésre
került. Soha ne használja a készüléket sérült vagy
meglazult részekkel, a javítást bízza szakszervizre.
HU
1. Illessze a villásdugót a hálózati csatlakozóaljba.
2. A fordulatszám szabályozó gomb segítségével
állítsa a készüléket minimális fordulatszámra.
3. A főkapcsolót állítsa „I" állásba.
•
FIGYELEM!
y Minimális fordulatszám mellett ellenőrizze
le, hogy a bekapcsolt köszörű semmilyen
szokatlan tünetet nem produkál, pl. kilazult
korong, nem standard rezgés vagy zaj. Ha ez
7. ábra
bekövetkezne, haladéktalanul kapcsolja ki
a köszörűt, és bízza a javítását szakszervizre.
Ellenkező esetben a fordulatszám növelhető.
4. A fordulatszám szabályozó gomb segítségével
állítsa be a kívánt forgási sebességet.
 F émmegmunkáláshoz (pl. élezéshez) magas fordu-
latszámot, pórusos csiszolókoronggal végzett felüle-
ttisztításhoz pedig alacsony-közepes fordulatszámot
8. ábra
állítson be. Nylon és acélkefék használata esetén
a forgási sebesség nem lépheti túl a maximális érték
1/3-át, ellenkező esetben a kefék megsérülhetnek,
széteshetnek.
•
FIGYELEM!
y A köszörű száraz köszörülésre, csiszolásra alkalmas, és
nem alkalmas síkköszörülésre.
9. ábra
AZ ASZTALI KÖSZÖRŰ HASZNÁLATA
y A korund korong fémmegmunkálásra, pl. élezésre
használatos.
y A pórusos csiszolókorong fémfelületek tisztítására, pl.
rozsda vagy patina eltávolítására szolgál.
•
FIGYELEM!
y Mindig a megmunkálni kívánt munkadarabot közelítse
a forgó koronghoz, és soha ne fordítva, ellenkező eset-
ben a munkadarab kirepülhet.
y A megmunkálni kívánt apró tárgyakat fogja be tartóba.
 A megmunkálni kívánt munkadarabot támassza
a tartónak, döntse meg a kívánt szögben, majd
lassan tolja a korongnak.
•
VIGYÁZAT!
y A munkadarabot minden esetben támassza
a tartónak, és soha ne a korong forgásirányával
szembe, hanem mindig annak megfelelően
állítsa, ellenkező esetben a tárgy kirepülhet, és
a kezelőszemélyzet megsérülhet!
EGYENES CSISZOLÓ HASZNÁLATA
•
FIGYELEM!
y Az egyenes csiszoló-/vágószerszámot minden
esetben csak bekapcsolt állapotban közelítse
a munkadarabhoz, ellenkező esetben a tárgy
kirepülhet, és a kezelőszemélyzet megsérülhet!
y A forgó csiszoló/vágószerszámot finom nyomást kifejtve
mozgassa az anyag felületén, amíg az optimális eredmé-
nyt nem kapja. A forgó szerszámot ugyanazon vonalban
(irányban) vezesse be az anyagba, mint amelyben
kivezette (a porkidobás irányában). Ha rossz irányban
vezeti be a szerszámot, az kitér a munkadarabból, és így
a szerszám e tolási iránynak megfelelően mozog.
y A forgó szerszámra kifejtett túlzott nyomás a szerszám
gyorsabb kopását és a visszaütés kockázatát vonja
maga után.
•
FIGYELEM!
y Acél- és nylonkefék használata esetén a köszörű
fordulatszáma nem haladhatja meg a maximális
fordulatszám 1/3-át. Nagyobb fordulatszám
esetén a centrifugális erő következtében kire-
pülhetnek a kefe sörtéi.
KIKAPCSOLÁS
y Távolítsa el a munkadarabot a forgó korongtól, majd
állítsa a főkapcsolót „0" állásba.
38 39
VII. Biztonsági
rendelkezések
y Nagy mennyiségű por képződésével járó anyag meg-
munkálása esetén használjon megfelelő ipari porszívót
a por felszívására. A jelentős porképződés miatt ne
használja a gépet gipszkarton és más hasonló anyagok
csiszolására. Rákkeltő tulajdonsága miatt soha ne
munkáljon meg a géppel azbesztet.
y Munkavégzés során a gépbe befogott szerszám fel-
forrósodhat, és égési sérüléseket okozhat. Csere előtt
hagyja kihűlni a szerszámot.
y A munkavégzéshez használjon személyi védőeszkö-
zöket (munkaszemüveget vagy arcpajzsot, a légutak
és a fül védelmére szolgáló eszközöket, esetleg mun-
kakesztyűt vagy arcpajzsot). A szóban forgó védőe-
szközöknek fel kell tudni fogniuk a gépből kirepülő
részeket, valamint megfelelően ki kell szűrniük a port
és tompítaniuk a zajt.
y Megfelelő módon öltözzön. Munkavégzéskor ne
viseljen laza ruházatot, illetve ne hordjon ékszereket.
Ügyeljen arra, hogy haja, ruházata és kesztyűje elegen-
dő távolságban legyen a mozgó alkatrészektől. A laza
ruházatot, az ékszereket és a hosszú hajat a mozgó
alkatrészek elkaphatják.
y A munkát mindig megfelelően megvilágított munka-
helyen végezze.
y Minden munkavégzéshez megfelelő szerszámot
válasszon.
y A tetétszerszámokat csak a műszaki adataiknak megfe-
lelő körülmények között használja (max. fordulatszám,
max. átmérő stb.). Nagyméretű vagy nem szimmetrikus
kivitelű betétszerszámok befogása esetén a készülék
felett elvesztheti az uralmát, aminek sérülés és baleset
lehet a következménye. A csiszoló szerszám megenge-
dett fordulatszámának legalább akkorának kell lennie,
mint az elektromos kéziszerszámon megadott legnagyo-
bb fordulatszám. A megengedettnél gyorsabban forgó
betétszerszámok széttörhetnek és szétrepülhetnek!
y A csiszolótárcsáknak, karimás alátéteknek, mene-
sztőknek, vagy más tartozékoknak pontosan rá kell
illeszkedniük az Ön elektromos kéziszerszámának az
orsójára. A szerszám megfelelő befogása és helyes for-
dulatszámon való üzemeltetése csökkenti a szerszám
elröpülésének (széttörésének) a veszélyét.
HU
