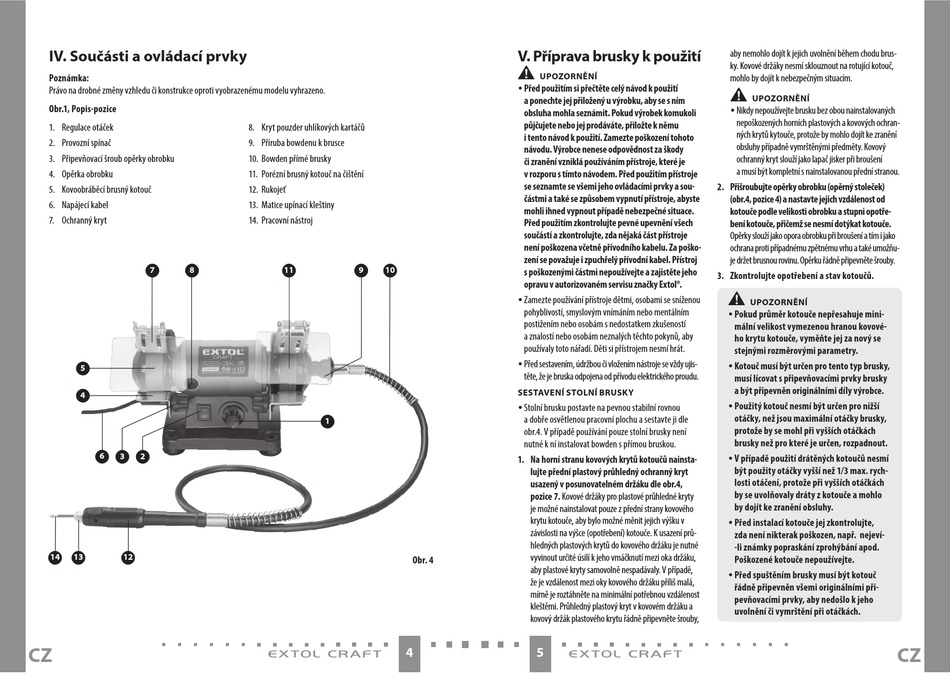

IV. Součásti a ovládací prvky
Poznámka:
Právo na drobné změny vzhledu či konstrukce oproti vyobrazenému modelu vyhrazeno.
Obr.1, Popis-pozice
1. Regulace otáček
2. Provozní spínač
3. Připevňovací šroub opěrky obrobku
4. Opěrka obrobku
5. Kovoobráběcí brusný kotouč
6. Napájecí kabel
7. Ochranný kryt
7
8
5
4
6
3
2
14
13
12
CZ
8. Kryt pouzder uhlíkových kartáčů
9. Příruba bowdenu k brusce
10. Bowden přímé brusky
11. Porézní brusný kotouč na čištění
12. Rukojeť
13. Matice upínací kleštiny
14. Pracovní nástroj
9
10
11
1
Obr. 4
4
V. Příprava brusky k použití
•
UPOZORNĚNÍ
y Před použitím si přečtěte celý návod k použití
a ponechte jej přiložený u výrobku, aby se s ním
obsluha mohla seznámit. Pokud výrobek komukoli
půjčujete nebo jej prodáváte, přiložte k němu
i tento návod k použití. Zamezte poškození tohoto
návodu. Výrobce nenese odpovědnost za škody
či zranění vzniklá používáním přístroje, které je
v rozporu s tímto návodem. Před použitím přístroje
se seznamte se všemi jeho ovládacími prvky a sou-
částmi a také se způsobem vypnutí přístroje, abyste
mohli ihned vypnout případě nebezpečné situace.
Před použitím zkontrolujte pevné upevnění všech
součástí a zkontrolujte, zda nějaká část přístroje
není poškozena včetně přívodního kabelu. Za poško-
zení se považuje i zpuchřelý přívodní kabel. Přístroj
s poškozenými částmi nepoužívejte a zajistěte jeho
opravu v autorizovaném servisu značky Extol®.
y Zamezte používání přístroje dětmi, osobami se sníženou
pohyblivostí, smyslovým vnímáním nebo mentálním
postižením nebo osobám s nedostatkem zkušeností
a znalostí nebo osobám neznalých těchto pokynů, aby
používaly toto nářadí. Děti si přístrojem nesmí hrát.
y Před sestavením, údržbou či vložením nástroje se vždy ujis-
těte, že je bruska odpojena od přívodu elektrického proudu.
SESTAVENÍ STOLNÍ BRUSKY
y Stolní brusku postavte na pevnou stabilní rovnou
a dobře osvětlenou pracovní plochu a sestavte ji dle
obr.4. V případě používání pouze stolní brusky není
nutné k ní instalovat bowden s přímou bruskou.
1. Na horní stranu kovových krytů kotoučů nainsta-
lujte přední plastový průhledný ochranný kryt
usazený v posunovatelném držáku dle obr.4,
pozice 7. Kovové držáky pro plastové průhledné kryty
je možné nainstalovat pouze z přední strany kovového
krytu kotouče, aby bylo možné měnit jejich výšku v
závislosti na výšce (opotřebení) kotouče. K usazení prů-
hledných plastových krytů do kovového držáku je nutné
vyvinout určité úsilí k jeho vmáčknutí mezi oka držáku,
aby plastové kryty samovolně nespadávaly. V případě,
že je vzdálenost mezi oky kovového držáku příliš malá,
mírně je roztáhněte na minimální potřebnou vzdálenost
kleštěmi. Průhledný plastový kryt v kovovém držáku a
kovový držák plastového krytu řádně připevněte šrouby,
5
aby nemohlo dojít k jejich uvolnění během chodu brus-
ky. Kovové držáky nesmí sklouznout na rotující kotouč,
mohlo by dojít k nebezpečným situacím.
•
UPOZORNĚNÍ
y Nikdy nepoužívejte brusku bez obou nainstalovaných
nepoškozených horních plastových a kovových ochran-
ných krytů kytouče, protože by mohlo dojít ke zranění
obsluhy případně vymrštěnými předměty. Kovový
ochranný kryt slouží jako lapač jisker při broušení
a musí být kompletní s nainstalovanou přední stranou.
2. Přišroubujte opěrky obrobku (opěrný stoleček)
(obr.4, pozice 4) a nastavte jejich vzdálenost od
kotouče podle velikosti obrobku a stupni opotře-
bení kotouče, přičemž se nesmí dotýkat kotouče.
Opěrky slouží jako opora obrobku při broušení a tím i jako
ochrana proti případnému zpětnému vrhu a také umožňu-
je držet brusnou rovinu. Opěrku řádně připevněte šrouby.
3. Zkontrolujte opotřebení a stav kotoučů.
•
UPOZORNĚNÍ
y Pokud průměr kotouče nepřesahuje mini-
mální velikost vymezenou hranou kovové-
ho krytu kotouče, vyměňte jej za nový se
stejnými rozměrovými parametry.
y Kotouč musí být určen pro tento typ brusky,
musí lícovat s připevňovacími prvky brusky
a být připevněn originálními díly výrobce.
y Použitý kotouč nesmí být určen pro nižší
otáčky, než jsou maximální otáčky brusky,
protože by se mohl při vyšších otáčkách
brusky než pro které je určen, rozpadnout.
y V případě použití drátěných kotoučů nesmí
být použity otáčky vyšší než 1/3 max. rych-
losti otáčení, protože při vyšších otáčkách
by se uvolňovaly dráty z kotouče a mohlo
by dojít ke zranění obsluhy.
y Před instalací kotouče jej zkontrolujte,
zda není nikterak poškozen, např. nejeví-
-li známky popraskání zprohýbání apod.
Poškozené kotouče nepoužívejte.
y Před spuštěním brusky musí být kotouč
řádně připevněn všemi originálními při-
pevňovacími prvky, aby nedošlo k jeho
uvolnění či vymrštění při otáčkách.
