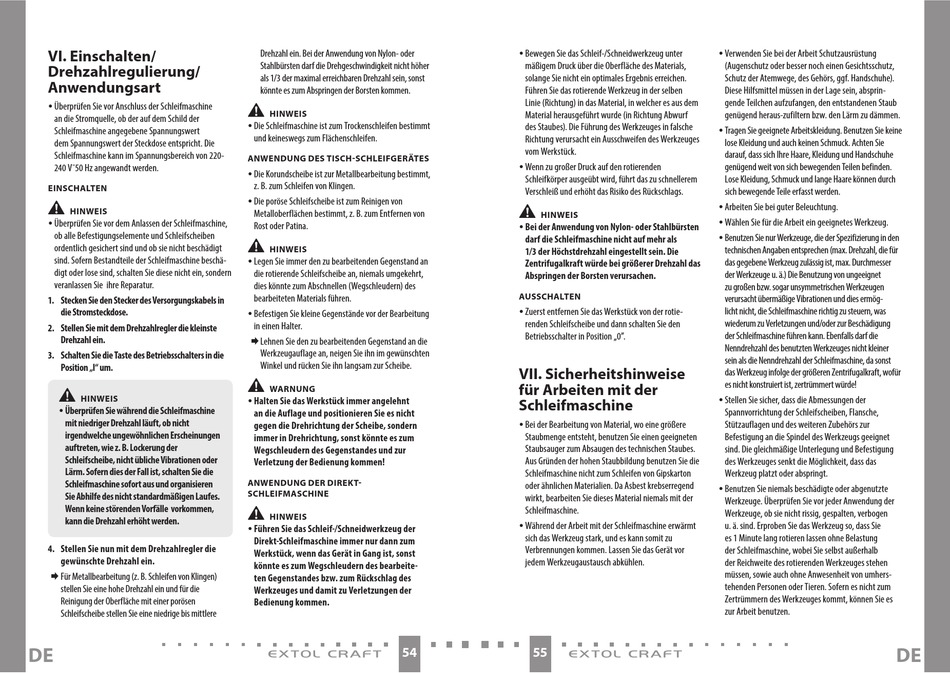

Extol Craft 410112 Bedienungsanleitung Seite 28

VI. Einschalten/
Drehzahlregulierung/
Anwendungsart
y Überprüfen Sie vor Anschluss der Schleifmaschine
an die Stromquelle, ob der auf dem Schild der
Schleifmaschine angegebene Spannungswert
dem Spannungswert der Steckdose entspricht. Die
Schleifmaschine kann im Spannungsbereich von 220-
240 V˜50 Hz angewandt werden.
EINSCHALTEN
•
HINWEIS
y Überprüfen Sie vor dem Anlassen der Schleifmaschine,
ob alle Befestigungselemente und Schleifscheiben
ordentlich gesichert sind und ob sie nicht beschädigt
sind. Sofern Bestandteile der Schleifmaschine beschä-
digt oder lose sind, schalten Sie diese nicht ein, sondern
veranlassen Sie ihre Reparatur.
1. Stecken Sie den Stecker des Versorgungskabels in
die Stromsteckdose.
2. Stellen Sie mit dem Drehzahlregler die kleinste
Drehzahl ein.
3. Schalten Sie die Taste des Betriebsschalters in die
Position „I" um.
•
HINWEIS
y Überprüfen Sie während die Schleifmaschine
mit niedriger Drehzahl läuft, ob nicht
irgendwelche ungewöhnlichen Erscheinungen
auftreten, wie z. B. Lockerung der
Schleifscheibe, nicht übliche Vibrationen oder
Lärm. Sofern dies der Fall ist, schalten Sie die
Schleifmaschine sofort aus und organisieren
Sie Abhilfe des nicht standardmäßigen Laufes.
Wenn keine störenden Vorfälle vorkommen,
kann die Drehzahl erhöht werden.
4. Stellen Sie nun mit dem Drehzahlregler die
gewünschte Drehzahl ein.
 Für Metallbearbeitung (z. B. Schleifen von Klingen)
stellen Sie eine hohe Drehzahl ein und für die
Reinigung der Oberfläche mit einer porösen
Schleifscheibe stellen Sie eine niedrige bis mittlere
DE
Drehzahl ein. Bei der Anwendung von Nylon- oder
Stahlbürsten darf die Drehgeschwindigkeit nicht höher
als 1/3 der maximal erreichbaren Drehzahl sein, sonst
könnte es zum Abspringen der Borsten kommen.
•
HINWEIS
y Die Schleifmaschine ist zum Trockenschleifen bestimmt
und keineswegs zum Flächenschleifen.
ANWENDUNG DES TISCH-SCHLEIFGERÄTES
y Die Korundscheibe ist zur Metallbearbeitung bestimmt,
z. B. zum Schleifen von Klingen.
y Die poröse Schleifscheibe ist zum Reinigen von
Metalloberflächen bestimmt, z. B. zum Entfernen von
Rost oder Patina.
•
HINWEIS
y Legen Sie immer den zu bearbeitenden Gegenstand an
die rotierende Schleifscheibe an, niemals umgekehrt,
dies könnte zum Abschnellen (Wegschleudern) des
bearbeiteten Materials führen.
y Befestigen Sie kleine Gegenstände vor der Bearbeitung
in einen Halter.
 L ehnen Sie den zu bearbeitenden Gegenstand an die
Werkzeugauflage an, neigen Sie ihn im gewünschten
Winkel und rücken Sie ihn langsam zur Scheibe.
•
WARNUNG
y Halten Sie das Werkstück immer angelehnt
an die Auflage und positionieren Sie es nicht
gegen die Drehrichtung der Scheibe, sondern
immer in Drehrichtung, sonst könnte es zum
Wegschleudern des Gegenstandes und zur
Verletzung der Bedienung kommen!
ANWENDUNG DER DIREKT-
SCHLEIFMASCHINE
•
HINWEIS
y Führen Sie das Schleif-/Schneidwerkzeug der
Direkt-Schleifmaschine immer nur dann zum
Werkstück, wenn das Gerät in Gang ist, sonst
könnte es zum Wegschleudern des bearbeite-
ten Gegenstandes bzw. zum Rückschlag des
Werkzeuges und damit zu Verletzungen der
Bedienung kommen.
54
y Bewegen Sie das Schleif-/Schneidwerkzeug unter
mäßigem Druck über die Oberfläche des Materials,
solange Sie nicht ein optimales Ergebnis erreichen.
Führen Sie das rotierende Werkzeug in der selben
Linie (Richtung) in das Material, in welcher es aus dem
Material herausgeführt wurde (in Richtung Abwurf
des Staubes). Die Führung des Werkzeuges in falsche
Richtung verursacht ein Ausschweifen des Werkzeuges
vom Werkstück.
y Wenn zu großer Druck auf den rotierenden
Schleifkörper ausgeübt wird, führt das zu schnellerem
Verschleiß und erhöht das Risiko des Rückschlags.
•
HINWEIS
y Bei der Anwendung von Nylon- oder Stahlbürsten
darf die Schleifmaschine nicht auf mehr als
1/3 der Höchstdrehzahl eingestellt sein. Die
Zentrifugalkraft würde bei größerer Drehzahl das
Abspringen der Borsten verursachen.
AUSSCHALTEN
y Zuerst entfernen Sie das Werkstück von der rotie-
renden Schleifscheibe und dann schalten Sie den
Betriebsschalter in Position „0".
VII. Sicherheitshinweise
für Arbeiten mit der
Schleifmaschine
y Bei der Bearbeitung von Material, wo eine größere
Staubmenge entsteht, benutzen Sie einen geeigneten
Staubsauger zum Absaugen des technischen Staubes.
Aus Gründen der hohen Staubbildung benutzen Sie die
Schleifmaschine nicht zum Schleifen von Gipskarton
oder ähnlichen Materialien. Da Asbest krebserregend
wirkt, bearbeiten Sie dieses Material niemals mit der
Schleifmaschine.
y Während der Arbeit mit der Schleifmaschine erwärmt
sich das Werkzeug stark, und es kann somit zu
Verbrennungen kommen. Lassen Sie das Gerät vor
jedem Werkzeugaustausch abkühlen.
55
y Verwenden Sie bei der Arbeit Schutzausrüstung
(Augenschutz oder besser noch einen Gesichtsschutz,
Schutz der Atemwege, des Gehörs, ggf. Handschuhe).
Diese Hilfsmittel müssen in der Lage sein, absprin-
gende Teilchen aufzufangen, den entstandenen Staub
genügend heraus-zufiltern bzw. den Lärm zu dämmen.
y Tragen Sie geeignete Arbeitskleidung. Benutzen Sie keine
lose Kleidung und auch keinen Schmuck. Achten Sie
darauf, dass sich Ihre Haare, Kleidung und Handschuhe
genügend weit von sich bewegenden Teilen befinden.
Lose Kleidung, Schmuck und lange Haare können durch
sich bewegende Teile erfasst werden.
y Arbeiten Sie bei guter Beleuchtung.
y Wählen Sie für die Arbeit ein geeignetes Werkzeug.
y Benutzen Sie nur Werkzeuge, die der Spezifizierung in den
technischen Angaben entsprechen (max. Drehzahl, die für
das gegebene Werkzeug zulässig ist, max. Durchmesser
der Werkzeuge u. ä.) Die Benutzung von ungeeignet
zu großen bzw. sogar unsymmetrischen Werkzeugen
verursacht übermäßige Vibrationen und dies ermög-
licht nicht, die Schleifmaschine richtig zu steuern, was
wiederum zu Verletzungen und/oder zur Beschädigung
der Schleifmaschine führen kann. Ebenfalls darf die
Nenndrehzahl des benutzten Werkzeuges nicht kleiner
sein als die Nenndrehzahl der Schleifmaschine, da sonst
das Werkzeug infolge der größeren Zentrifugalkraft, wofür
es nicht konstruiert ist, zertrümmert würde!
y Stellen Sie sicher, dass die Abmessungen der
Spannvorrichtung der Schleifscheiben, Flansche,
Stützauflagen und des weiteren Zubehörs zur
Befestigung an die Spindel des Werkzeugs geeignet
sind. Die gleichmäßige Unterlegung und Befestigung
des Werkzeuges senkt die Möglichkeit, dass das
Werkzeug platzt oder abspringt.
y Benutzen Sie niemals beschädigte oder abgenutzte
Werkzeuge. Überprüfen Sie vor jeder Anwendung der
Werkzeuge, ob sie nicht rissig, gespalten, verbogen
u. ä. sind. Erproben Sie das Werkzeug so, dass Sie
es 1 Minute lang rotieren lassen ohne Belastung
der Schleifmaschine, wobei Sie selbst außerhalb
der Reichweite des rotierenden Werkzeuges stehen
müssen, sowie auch ohne Anwesenheit von umhers-
tehenden Personen oder Tieren. Sofern es nicht zum
Zertrümmern des Werkzeuges kommt, können Sie es
zur Arbeit benutzen.
DE
