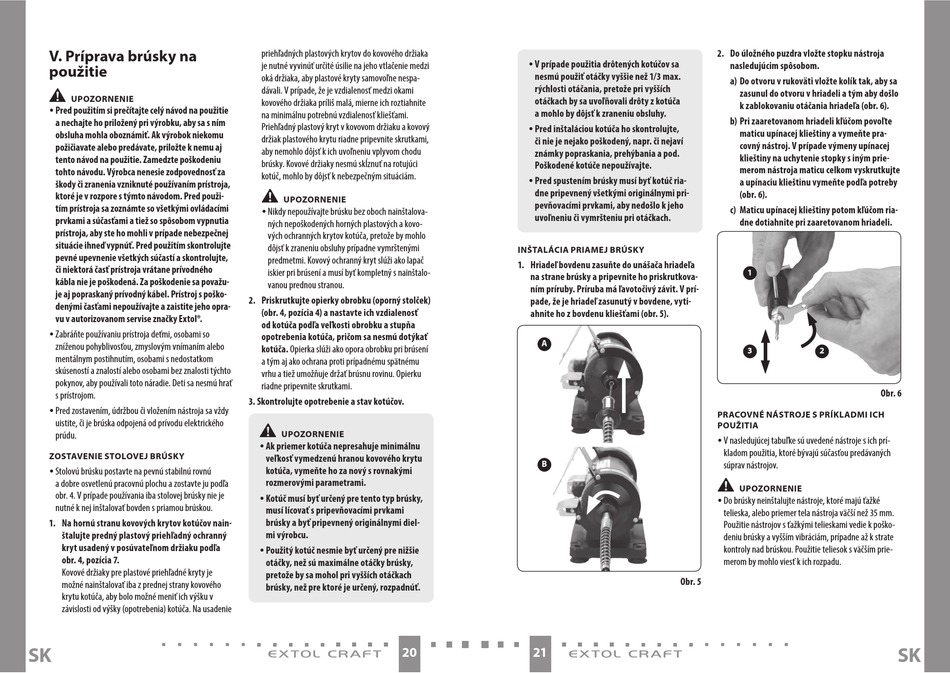

V. Príprava brúsky na
použitie
•
UPOZORNENIE
y Pred použitím si prečítajte celý návod na použitie
a nechajte ho priložený pri výrobku, aby sa s ním
obsluha mohla oboznámiť. Ak výrobok niekomu
požičiavate alebo predávate, priložte k nemu aj
tento návod na použitie. Zamedzte poškodeniu
tohto návodu. Výrobca nenesie zodpovednosť za
škody či zranenia vzniknuté používaním prístroja,
ktoré je v rozpore s týmto návodom. Pred použi-
tím prístroja sa zoznámte so všetkými ovládacími
prvkami a súčasťami a tiež so spôsobom vypnutia
prístroja, aby ste ho mohli v prípade nebezpečnej
situácie ihneď vypnúť. Pred použitím skontrolujte
pevné upevnenie všetkých súčastí a skontrolujte,
či niektorá časť prístroja vrátane prívodného
kábla nie je poškodená. Za poškodenie sa považu-
je aj popraskaný prívodný kábel. Prístroj s poško-
denými časťami nepoužívajte a zaistite jeho opra-
vu v autorizovanom servise značky Extol®.
y Zabráňte používaniu prístroja deťmi, osobami so
zníženou pohyblivosťou, zmyslovým vnímaním alebo
mentálnym postihnutím, osobami s nedostatkom
skúseností a znalostí alebo osobami bez znalosti týchto
pokynov, aby používali toto náradie. Deti sa nesmú hrať
s prístrojom.
y Pred zostavením, údržbou či vložením nástroja sa vždy
uistite, či je brúska odpojená od prívodu elektrického
prúdu.
ZOSTAVENIE STOLOVEJ BRÚSKY
y Stolovú brúsku postavte na pevnú stabilnú rovnú
a dobre osvetlenú pracovnú plochu a zostavte ju podľa
obr. 4. V prípade používania iba stolovej brúsky nie je
nutné k nej inštalovať bovden s priamou brúskou.
1. Na hornú stranu kovových krytov kotúčov nain-
štalujte predný plastový priehľadný ochranný
kryt usadený v posúvateľnom držiaku podľa
obr. 4, pozícia 7.
Kovové držiaky pre plastové priehľadné kryty je
možné nainštalovať iba z prednej strany kovového
krytu kotúča, aby bolo možné meniť ich výšku v
závislosti od výšky (opotrebenia) kotúča. Na usadenie
SK
priehľadných plastových krytov do kovového držiaka
je nutné vyvinúť určité úsilie na jeho vtlačenie medzi
oká držiaka, aby plastové kryty samovoľne nespa-
dávali. V prípade, že je vzdialenosť medzi okami
kovového držiaka príliš malá, mierne ich roztiahnite
na minimálnu potrebnú vzdialenosť kliešťami.
Priehľadný plastový kryt v kovovom držiaku a kovový
držiak plastového krytu riadne pripevnite skrutkami,
aby nemohlo dôjsť k ich uvoľneniu vplyvom chodu
brúsky. Kovové držiaky nesmú skĺznuť na rotujúci
kotúč, mohlo by dôjsť k nebezpečným situáciám.
•
UPOZORNENIE
y Nikdy nepoužívajte brúsku bez oboch nainštalova-
ných nepoškodených horných plastových a kovo-
vých ochranných krytov kotúča, pretože by mohlo
dôjsť k zraneniu obsluhy prípadne vymrštenými
predmetmi. Kovový ochranný kryt slúži ako lapač
iskier pri brúsení a musí byť kompletný s nainštalo-
vanou prednou stranou.
2. Priskrutkujte opierky obrobku (oporný stolček)
(obr. 4, pozícia 4) a nastavte ich vzdialenosť
od kotúča podľa veľkosti obrobku a stupňa
opotrebenia kotúča, pričom sa nesmú dotýkať
kotúča. Opierka slúži ako opora obrobku pri brúsení
a tým aj ako ochrana proti prípadnému spätnému
vrhu a tiež umožňuje držať brúsnu rovinu. Opierku
riadne pripevnite skrutkami.
3. Skontrolujte opotrebenie a stav kotúčov.
•
UPOZORNENIE
y Ak priemer kotúča nepresahuje minimálnu
veľkosť vymedzenú hranou kovového krytu
kotúča, vymeňte ho za nový s rovnakými
rozmerovými parametrami.
y Kotúč musí byť určený pre tento typ brúsky,
musí lícovať s pripevňovacími prvkami
brúsky a byť pripevnený originálnymi diel-
mi výrobcu.
y Použitý kotúč nesmie byť určený pre nižšie
otáčky, než sú maximálne otáčky brúsky,
pretože by sa mohol pri vyšších otáčkach
brúsky, než pre ktoré je určený, rozpadnúť.
20
y V prípade použitia drôtených kotúčov sa
nesmú použiť otáčky vyššie než 1/3 max.
rýchlosti otáčania, pretože pri vyšších
otáčkach by sa uvoľňovali drôty z kotúča
a mohlo by dôjsť k zraneniu obsluhy.
y Pred inštaláciou kotúča ho skontrolujte,
či nie je nejako poškodený, napr. či nejaví
známky popraskania, prehýbania a pod.
Poškodené kotúče nepoužívajte.
y Pred spustením brúsky musí byť kotúč ria-
dne pripevnený všetkými originálnymi pri-
pevňovacími prvkami, aby nedošlo k jeho
uvoľneniu či vymršteniu pri otáčkach.
INŠTALÁCIA PRIAMEJ BRÚSKY
1. Hriadeľ bovdenu zasuňte do unášača hriadeľa
na strane brúsky a pripevnite ho priskrutkova-
ním príruby. Príruba má ľavotočivý závit. V prí-
pade, že je hriadeľ zasunutý v bovdene, vyti-
ahnite ho z bovdenu kliešťami (obr. 5).
A
B
Obr. 5
21
2. Do úložného puzdra vložte stopku nástroja
nasledujúcim spôsobom.
a) Do otvoru v rukoväti vložte kolík tak, aby sa
zasunul do otvoru v hriadeli a tým aby došlo
k zablokovaniu otáčania hriadeľa (obr. 6).
b) Pri zaaretovanom hriadeli kľúčom povoľte
maticu upínacej klieštiny a vymeňte pra-
covný nástroj. V prípade výmeny upínacej
klieštiny na uchytenie stopky s iným prie-
merom nástroja maticu celkom vyskrutkujte
a upínaciu klieštinu vymeňte podľa potreby
(obr. 6).
c) Maticu upínacej klieštiny potom kľúčom ria-
dne dotiahnite pri zaaretovanom hriadeli.
1
3
2
Obr. 6
PRACOVNÉ NÁSTROJE S PRÍKLADMI ICH
POUŽITIA
y V nasledujúcej tabuľke sú uvedené nástroje s ich prí-
kladom použitia, ktoré bývajú súčasťou predávaných
súprav nástrojov.
•
UPOZORNENIE
y Do brúsky neinštalujte nástroje, ktoré majú ťažké
telieska, alebo priemer tela nástroja väčší než 35 mm.
Použitie nástrojov s ťažkými telieskami vedie k poško-
deniu brúsky a vyšším vibráciám, prípadne až k strate
kontroly nad brúskou. Použitie teliesok s väčším prie-
merom by mohlo viesť k ich rozpadu.
