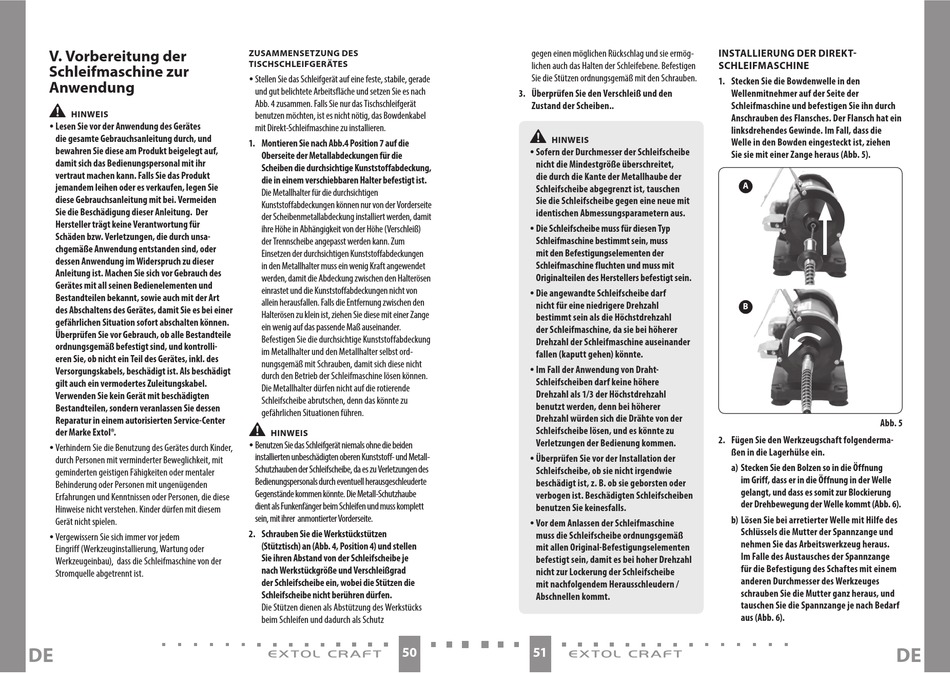

V. Vorbereitung der
Schleifmaschine zur
Anwendung
•
HINWEIS
y Lesen Sie vor der Anwendung des Gerätes
die gesamte Gebrauchsanleitung durch, und
bewahren Sie diese am Produkt beigelegt auf,
damit sich das Bedienungspersonal mit ihr
vertraut machen kann. Falls Sie das Produkt
jemandem leihen oder es verkaufen, legen Sie
diese Gebrauchsanleitung mit bei. Vermeiden
Sie die Beschädigung dieser Anleitung. Der
Hersteller trägt keine Verantwortung für
Schäden bzw. Verletzungen, die durch unsa-
chgemäße Anwendung entstanden sind, oder
dessen Anwendung im Widerspruch zu dieser
Anleitung ist. Machen Sie sich vor Gebrauch des
Gerätes mit all seinen Bedienelementen und
Bestandteilen bekannt, sowie auch mit der Art
des Abschaltens des Gerätes, damit Sie es bei einer
gefährlichen Situation sofort abschalten können.
Überprüfen Sie vor Gebrauch, ob alle Bestandteile
ordnungsgemäß befestigt sind, und kontrolli-
eren Sie, ob nicht ein Teil des Gerätes, inkl. des
Versorgungskabels, beschädigt ist. Als beschädigt
gilt auch ein vermodertes Zuleitungskabel.
Verwenden Sie kein Gerät mit beschädigten
Bestandteilen, sondern veranlassen Sie dessen
Reparatur in einem autorisierten Service-Center
der Marke Extol®.
y Verhindern Sie die Benutzung des Gerätes durch Kinder,
durch Personen mit verminderter Beweglichkeit, mit
geminderten geistigen Fähigkeiten oder mentaler
Behinderung oder Personen mit ungenügenden
Erfahrungen und Kenntnissen oder Personen, die diese
Hinweise nicht verstehen. Kinder dürfen mit diesem
Gerät nicht spielen.
y Vergewissern Sie sich immer vor jedem
Eingriff (Werkzeuginstallierung, Wartung oder
Werkzeugeinbau), dass die Schleifmaschine von der
Stromquelle abgetrennt ist.
DE
ZUSAMMENSETZUNG DES
TISCHSCHLEIFGERÄTES
y Stellen Sie das Schleifgerät auf eine feste, stabile, gerade
und gut belichtete Arbeitsfläche und setzen Sie es nach
Abb. 4 zusammen. Falls Sie nur das Tischschleifgerät
benutzen möchten, ist es nicht nötig, das Bowdenkabel
mit Direkt-Schleifmaschine zu installieren.
1. Montieren Sie nach Abb.4 Position 7 auf die
Oberseite der Metallabdeckungen für die
Scheiben die durchsichtige Kunststoffabdeckung,
die in einem verschiebbaren Halter befestigt ist.
Die Metallhalter für die durchsichtigen
Kunststoffabdeckungen können nur von der Vorderseite
der Scheibenmetallabdeckung installiert werden, damit
ihre Höhe in Abhängigkeit von der Höhe (Verschleiß)
der Trennscheibe angepasst werden kann. Zum
Einsetzen der durchsichtigen Kunststoffabdeckungen
in den Metallhalter muss ein wenig Kraft angewendet
werden, damit die Abdeckung zwischen den Halterösen
einrastet und die Kunststoffabdeckungen nicht von
allein herausfallen. Falls die Entfernung zwischen den
Halterösen zu klein ist, ziehen Sie diese mit einer Zange
ein wenig auf das passende Maß auseinander.
Befestigen Sie die durchsichtige Kunststoffabdeckung
im Metallhalter und den Metallhalter selbst ord-
nungsgemäß mit Schrauben, damit sich diese nicht
durch den Betrieb der Schleifmaschine lösen können.
Die Metallhalter dürfen nicht auf die rotierende
Schleifscheibe abrutschen, denn das könnte zu
gefährlichen Situationen führen.
•
HINWEIS
y Benutzen Sie das Schleifgerät niemals ohne die beiden
installierten unbeschädigten oberen Kunststoff- und Metall-
Schutzhauben der Schleifscheibe, da es zu Verletzungen des
Bedienungspersonals durch eventuell herausgeschleuderte
Gegenstände kommen könnte. Die Metall-Schutzhaube
dient als Funkenfänger beim Schleifen und muss komplett
sein, mit ihrer anmontierter Vorderseite.
2. Schrauben Sie die Werkstückstützen
(Stütztisch) an (Abb. 4, Position 4) und stellen
Sie ihren Abstand von der Schleifscheibe je
nach Werkstückgröße und Verschleißgrad
der Schleifscheibe ein, wobei die Stützen die
Schleifscheibe nicht berühren dürfen.
Die Stützen dienen als Abstützung des Werkstücks
beim Schleifen und dadurch als Schutz
50
gegen einen möglichen Rückschlag und sie ermög-
lichen auch das Halten der Schleifebene. Befestigen
Sie die Stützen ordnungsgemäß mit den Schrauben.
3. Überprüfen Sie den Verschleiß und den
Zustand der Scheiben..
•
HINWEIS
y Sofern der Durchmesser der Schleifscheibe
nicht die Mindestgröße überschreitet,
die durch die Kante der Metallhaube der
Schleifscheibe abgegrenzt ist, tauschen
Sie die Schleifscheibe gegen eine neue mit
identischen Abmessungsparametern aus.
y Die Schleifscheibe muss für diesen Typ
Schleifmaschine bestimmt sein, muss
mit den Befestigungselementen der
Schleifmaschine fluchten und muss mit
Originalteilen des Herstellers befestigt sein.
y Die angewandte Schleifscheibe darf
nicht für eine niedrigere Drehzahl
bestimmt sein als die Höchstdrehzahl
der Schleifmaschine, da sie bei höherer
Drehzahl der Schleifmaschine auseinander
fallen (kaputt gehen) könnte.
y Im Fall der Anwendung von Draht-
Schleifscheiben darf keine höhere
Drehzahl als 1/3 der Höchstdrehzahl
benutzt werden, denn bei höherer
Drehzahl würden sich die Drähte von der
Schleifscheibe lösen, und es könnte zu
Verletzungen der Bedienung kommen.
y Überprüfen Sie vor der Installation der
Schleifscheibe, ob sie nicht irgendwie
beschädigt ist, z. B. ob sie geborsten oder
verbogen ist. Beschädigten Schleifscheiben
benutzen Sie keinesfalls.
y Vor dem Anlassen der Schleifmaschine
muss die Schleifscheibe ordnungsgemäß
mit allen Original-Befestigungselementen
befestigt sein, damit es bei hoher Drehzahl
nicht zur Lockerung der Schleifscheibe
mit nachfolgendem Herausschleudern /
Abschnellen kommt.
51
INSTALLIERUNG DER DIREKT-
SCHLEIFMASCHINE
1. Stecken Sie die Bowdenwelle in den
Wellenmitnehmer auf der Seite der
Schleifmaschine und befestigen Sie ihn durch
Anschrauben des Flansches. Der Flansch hat ein
linksdrehendes Gewinde. Im Fall, dass die
Welle in den Bowden eingesteckt ist, ziehen
Sie sie mit einer Zange heraus (Abb. 5).
A
B
Abb. 5
2. Fügen Sie den Werkzeugschaft folgenderma-
ßen in die Lagerhülse ein.
a) Stecken Sie den Bolzen so in die Öffnung
im Griff, dass er in die Öffnung in der Welle
gelangt, und dass es somit zur Blockierung
der Drehbewegung der Welle kommt (Abb. 6).
b) Lösen Sie bei arretierter Welle mit Hilfe des
Schlüssels die Mutter der Spannzange und
nehmen Sie das Arbeitswerkzeug heraus.
Im Falle des Austausches der Spannzange
für die Befestigung des Schaftes mit einem
anderen Durchmesser des Werkzeuges
schrauben Sie die Mutter ganz heraus, und
tauschen Sie die Spannzange je nach Bedarf
aus (Abb. 6).
