Aufbau und Funktion
Kühlmodul an Stromquelle anschließen

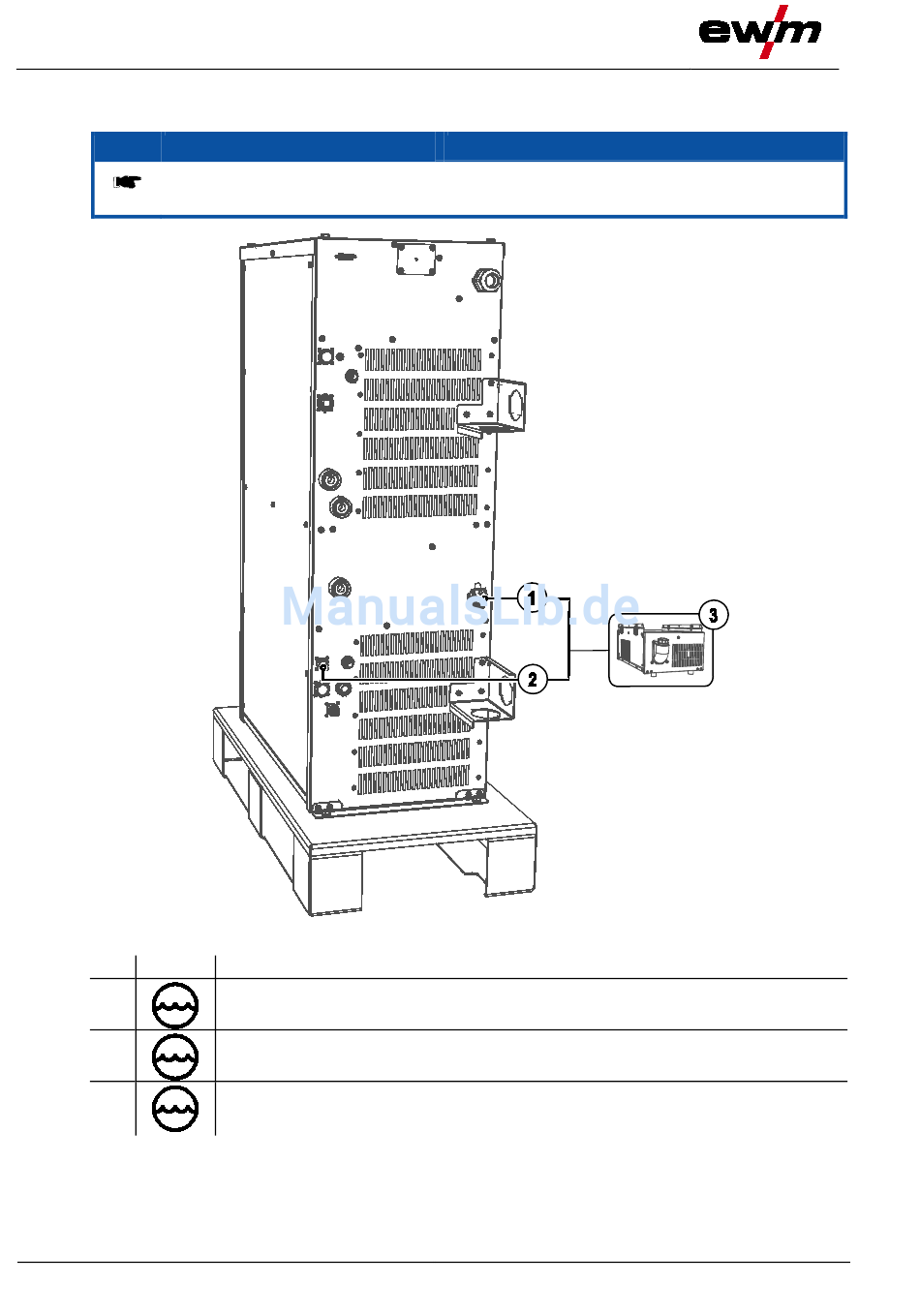

5.12 Kühlmodul an Stromquelle anschließen
Montage- und Anschlussbeschreibungen in der Betriebsanleitung des Kühlgerätes
beachten!
Pos. Symbol
1
2
3
• 8-poligen Steuerleitungsstecker des Kühlgerätes in Anschlussbuchse, 8-polig des Schweißgerätes
einstecken und verriegeln.
• 5-poligen Versorgungsstecker des Kühlgerätes in Anschlussbuchse, 5-polig des Schweißgerätes
einstecken und verriegeln.
36
Beschreibung 0
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Kühlmodul
HINWEIS
Abbildung 5-7
099-000196-EW500
17.06.2013
