Montage Kühlmodul - EWM cool82 U44 Betriebsanleitung

Aufbau und Funktion
Montage/Demontage
•
Gewindefurchschrauben, M5 x 16 entfernen.
Die Schrauben werden zur späteren Befestigung benötigt.

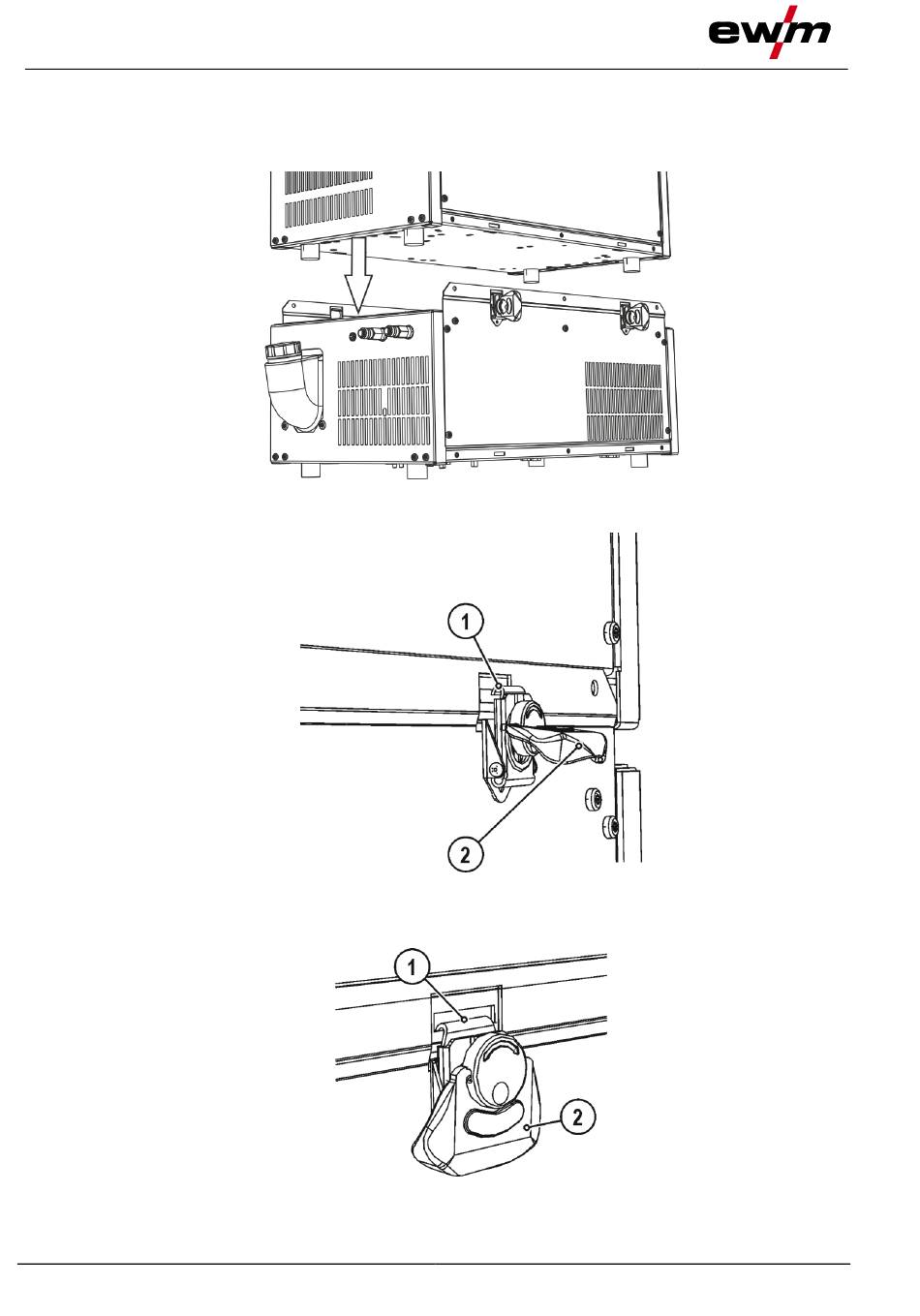

5.1.2 Montage Kühlmodul
•
Schweißgerät passgenau auf das Modul stellen.
•
Flügelgriffe im Uhrzeigersinn drehen um die Verschlüsse zu schließen.
•
Verschlusshaken in Aussparungen der Schweißgeräteseitenwände einrasten.
•
Flügelgriffe anlegen.
12
Abbildung 5-2
Abbildung 5-3
Abbildung 5-4
099-008268-EW500
29.06.2017
