Brennerschlauchpaket gestreckt auslegen.
•
Druckeinheiten lösen und umklappen (Spanneinheiten mit Gegendruckrollen klappen automatisch
hoch).
•
Schweißdraht vorsichtig von der Drahtspule abwickeln und durch den Drahteinführungsnippel über die
Rillen der Antriebsrollen und durch das Führungsrohr in das Kapillarrohr bzw. Teflonseele mit
Führungsrohr einführen.
•
Spanneinheiten mit Gegendruckrollen wieder nach unten drücken und Druckeinheiten wieder
hochklappen (Drahtelektrode muss in der Nut der Antriebsrolle liegen).
•
Anpressdruck an den Einstellmuttern der Druckeinheit einstellen.
•
Einfädeltaster drücken bis die Drahtelektrode am Schweißbrenner heraustritt.
Erhöhter Verschleiß durch ungeeigneten Anpressdruck!
Durch ungeeigneten Anpressdruck wird der Verschleiß der Drahtvorschubrollen erhöht!
•
Der Anpressdruck muss an den Einstellmuttern der Druckeinheiten so eingestellt werden,
dass die Drahtelektrode gefördert wird, jedoch durchrutscht, wenn die Drahtspule blockiert!
•
Anpressdruck der vorderen Rollen (in Vorschubrichtung gesehen) höher einstellen!
5.7.5
Einstellung Spulenbremse
Pos. Symbol
1
•
Innensechskantschraube (8 mm) im Uhrzeigersinn anziehen um die Bremswirkung zu erhöhen.
Drahtspule nicht Blockieren!
Spulenbremse soweit anziehen, dass sie bei Stopp des Drahtvorschubmotors nicht
nachläuft aber im Betrieb nicht blockiert.
Wird die Innensechskantschraube gelöst, ist die Befestigung der Drahtspulenaufnahme
zu prüfen! Siehe Kapitel „Befestigung Drahtspulenaufnahme (Einstellung
Vorspannung)"
099-005214-EW500
19.05.2011
Beschreibung
0
Innensechskantschraube

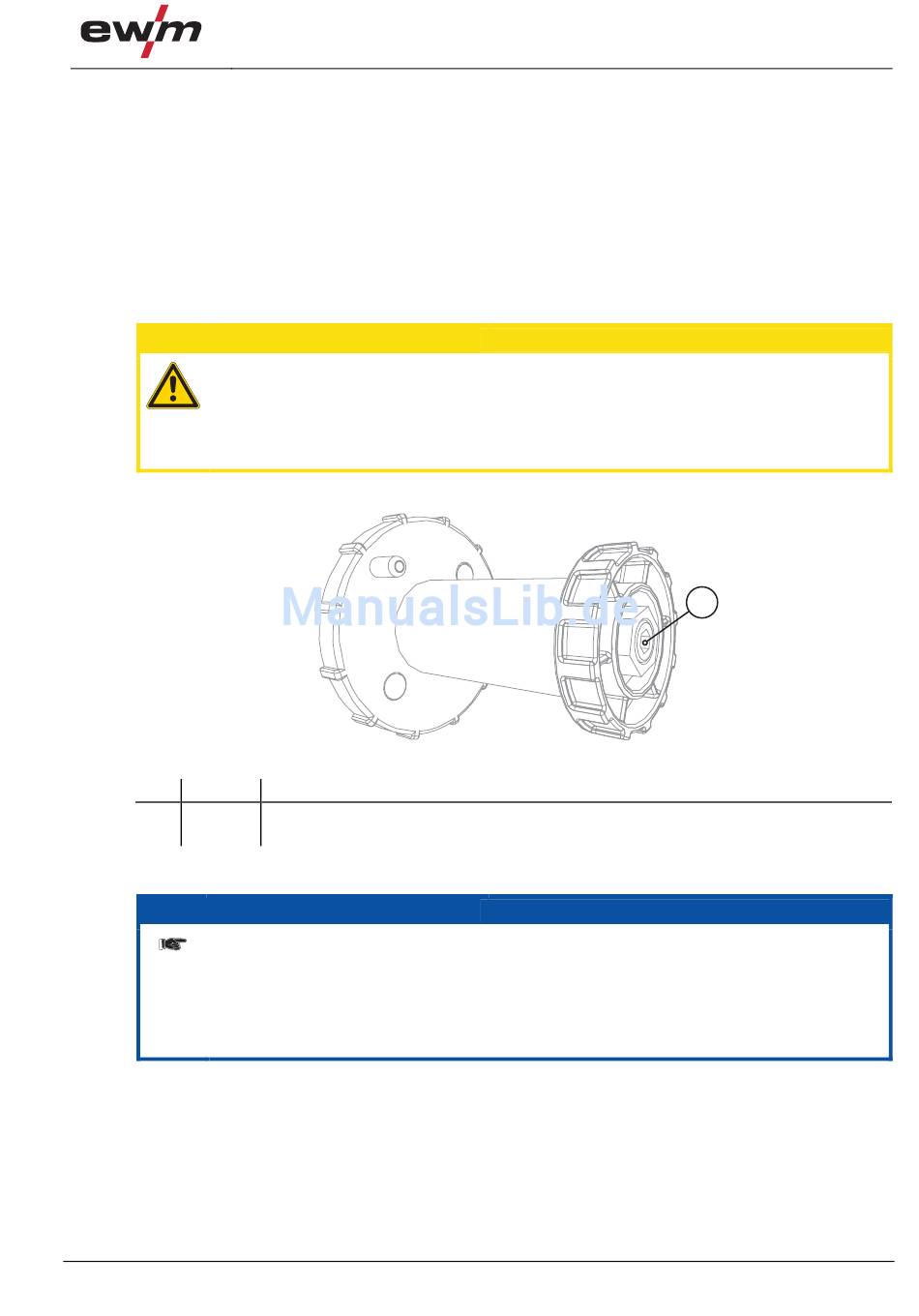

Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse
