Aufbau und Funktion
MIG/MAG-Schweißen
5.7.1.1
MIG/MAG-Standardschweißen
1
Pos. Symbol
1
2
3
4
5
6
7
•
Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter
verschrauben.
•
Stecker der Werkstückleitung in die Anschlussbuchse Schweißstrom „-" stecken und verriegeln.
•
Schweißstromkabel, Polaritätswahl in die Anschlussbuchse Schweißstrom + stecken und verriegeln.
Falls zutreffend:
Nur MIG/MAG-Brenner mit Sonderfunktionen (zusätzliche Steuerleitung):
•
Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln.
28
2
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlussbuchse 19-polig (analog)
Anschluss Steuerleitung Schweißbrenner
Schweißstromkabel, Polaritätswahl
Schweißstrom zum Zentralanschluss / Brenner, ermöglicht Polaritätswahl.
•
MIG/MAG:
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Schweißen:
Werkstück
6
3
4

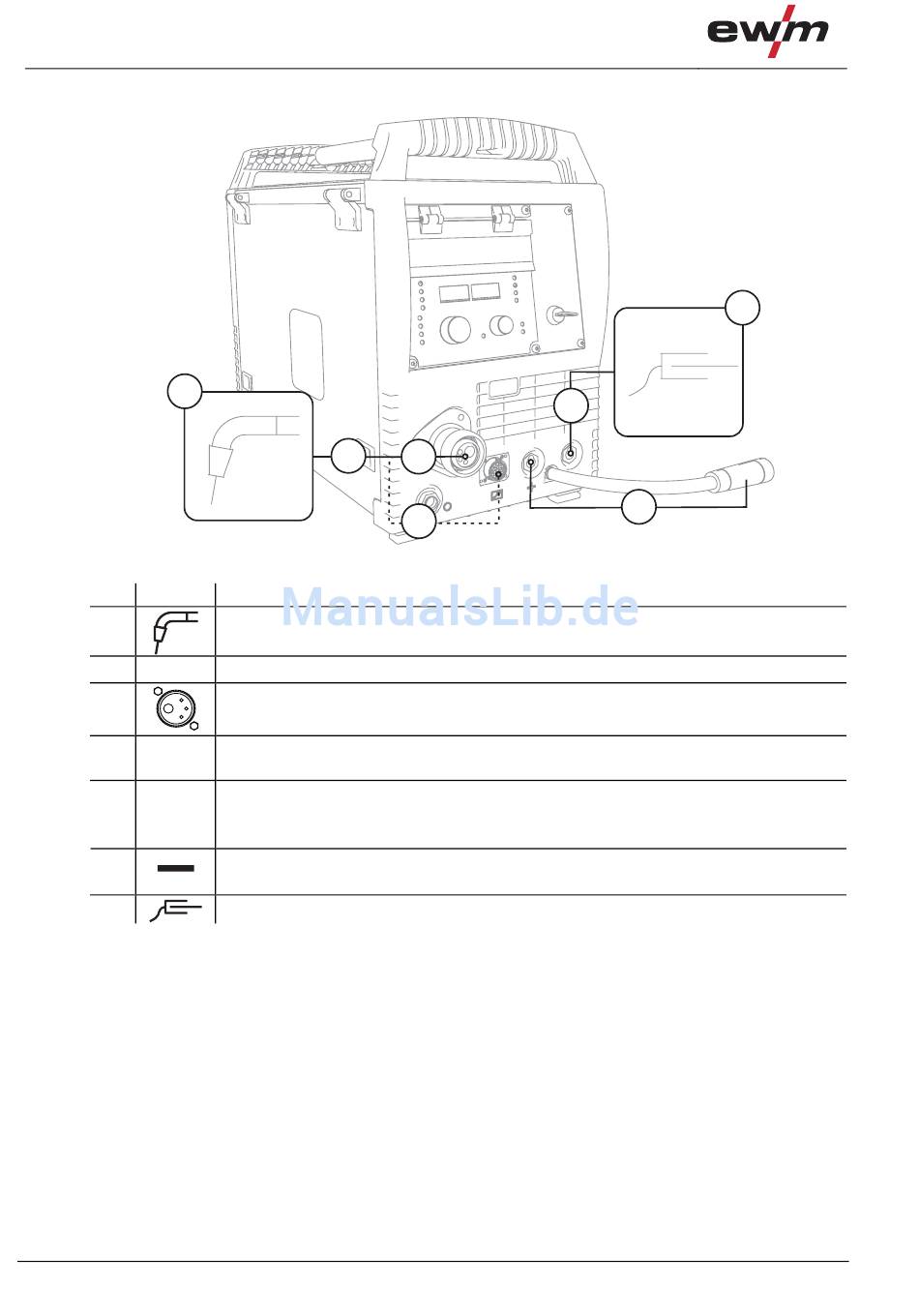

Abbildung 5-4
Anschlussbuchse Schweißstrom „+"
Werkstückanschluss
7
5
099-005214-EW500
19.05.2011
