5.7.1.2
MIG/MAG-Fülldrahtschweißen mit negativ gepolter Drahtelektrode
Pos. Symbol
1
2
3
4
5
6
7
•
Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter
verschrauben.
•
Stecker der Werkstückleitung in die Anschlussbuchse Schweißstrom „+" stecken und verriegeln.
•
Schweißstromkabel, Polaritätswahl in die Anschlussbuchse Schweißstrom - stecken und verriegeln.
Falls zutreffend:
Nur MIG/MAG-Brenner mit Sonderfunktionen (zusätzliche Steuerleitung):
•
Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln.
099-005214-EW500
19.05.2011
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlussbuchse 19-polig (analog)
Anschluss Steuerleitung Schweißbrenner
Anschlussbuchse, Schweißstrom „+"
Anschlussbuchse, Schweißstrom „-"
Werkstück
Aufbau und Funktion

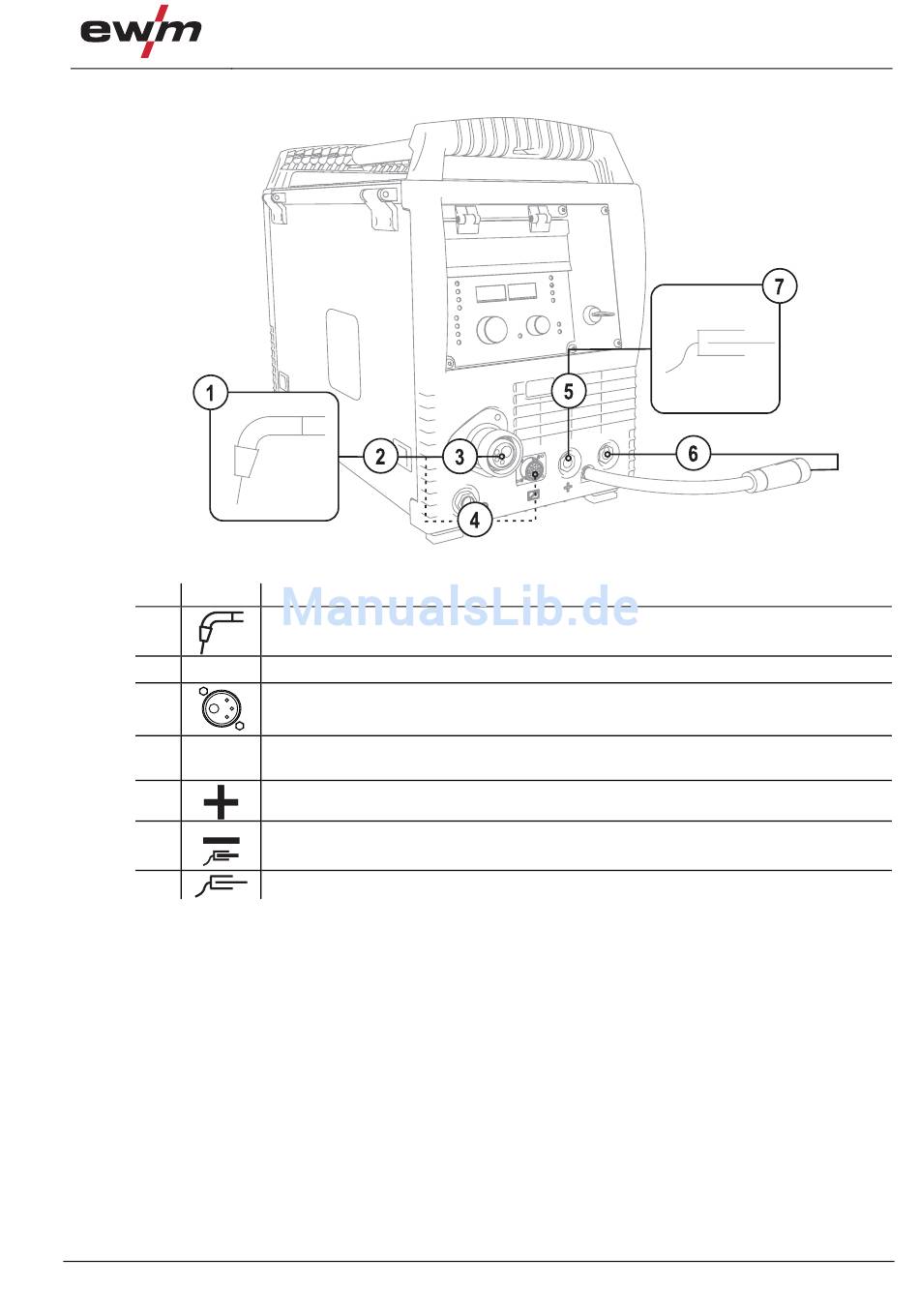

Abbildung 5-5
MIG/MAG-Schweißen
29
