Aufbau und Funktion
MIG/MAG-Schweißen
5.7.6
Schweißaufgabenanwahl
5.7.6.1
Grundschweißparameter
Bedienelement
GMAW
MIG / MAG
5.7.6.2
Betriebsart
Bedienelement
Der Arbeitspunkt wird mit den Drehknöpfen Drahtgeschwindigkeit und Lichtbogenlänge eingestellt.
Die Einstellung des Arbeitspunktes kann auch von Zubehörkomponenten wie Fernsteller,
Schweißbrenner usw. vorgegeben werden.
5.7.6.3
Arbeitspunkt (Schweißleistung) einstellen

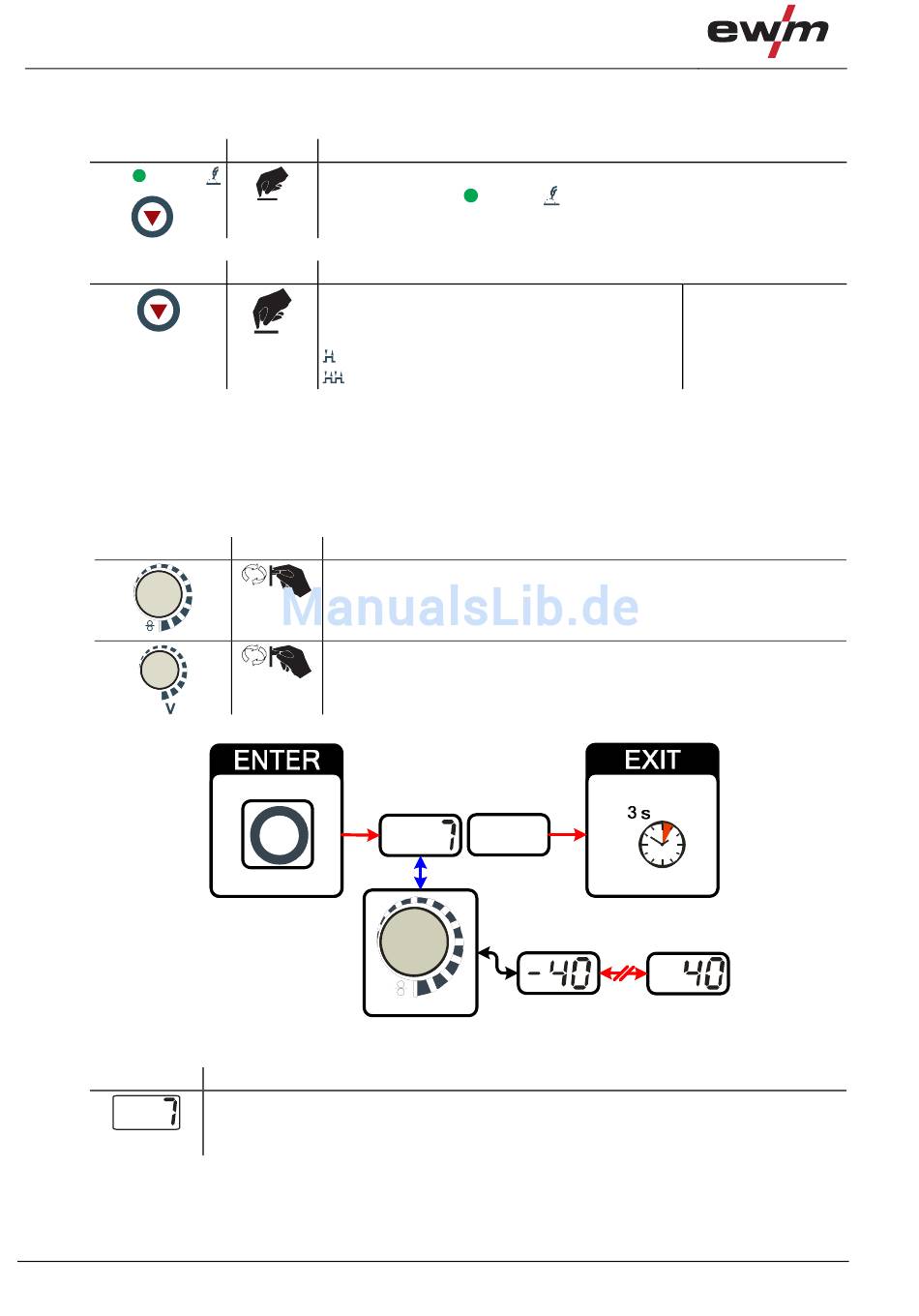

Die Steuerung M3.77 arbeitet nach dem Prinzip der Zweiknopfbedienung. Zur Vorgabe des
Arbeitspunktes wird lediglich die Drahtgeschwindigkeit und die Schweißspannung entsprechend Material
und Elektrodendurchmesser eingestellt.
Bedienelement
m/min
5.7.6.4
Drosselwirkung / Dynamik
Anzeige
34
Aktion
Ergebnis
Auswahl Schweißverfahren
Signalleuchte
Aktion
Ergebnis
Anwahl Betriebsart
Die Signalleuchte zeigt am Schweißgerät die
gewählte Betriebsart an.
Aktion
Ergebnis
Einstellung Drahtgeschwindigkeit
0,5 bis 24 m/min
Einstellung Schweißspannung
10 V bis 49,8 V
DY N
Einstellung / Anwahl
Einstellung Dynamik
40: Lichtbogen härter und schmaler.
-40: Lichtbogen weicher und breiter.
leuchtet.
GMAW
MIG / MAG
2-Takt-Betrieb
4-Takt-Betrieb
m /m in
Abbildung 5-10
keine Änderung
