Aufbau und Funktion
MIG/MAG-Schweißen
5.7.4
Drahtelektrode einfädeln
Verletzungsgefahr durch aus dem Schweißbrenner austretenden Schweißdraht!
Der Schweißdraht kann mit hoher Geschwindigkeit aus dem Schweißbrenner austreten
und Körperteile sowie Gesicht und Auge verletzen!
•
Schweißbrenner nie auf den eigenen Körper oder andere Personen richten!
Verletzungsgefahr durch bewegliche Bauteile!
Die Drahtvorschubgeräte sind mit beweglichen Bauteilen ausgestattet die Hände,
Haare, Kleidungsstücke oder Werkzeuge erfassen und somit Personen verletzen
können!
•
Nicht in rotierende oder bewegliche Bauteile oder Antriebsteile greifen!
•
Gehäuseabdeckungen während des Betriebs geschlossen halten!
Je nach Bauart des Gerätes ist der Drahtvorschub ggf. seitenverkehrt ausgeführt!
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
32
9
10
Beschreibung
0
Druckeinheiten
Spanneinheiten
Rändelmutter
Zur Fixierung der Drahtspule
Gegendruckrollen
Drahtaufnahmenippel
Führungsrohr
Rollen, angetrieben
Rändelschrauben „unverlierbar"
Drahteinlaufnippel mit Drahtstabilisator
Fixierschraube „Drahteinlaufnippel"
VORSICHT
1
2
7
8

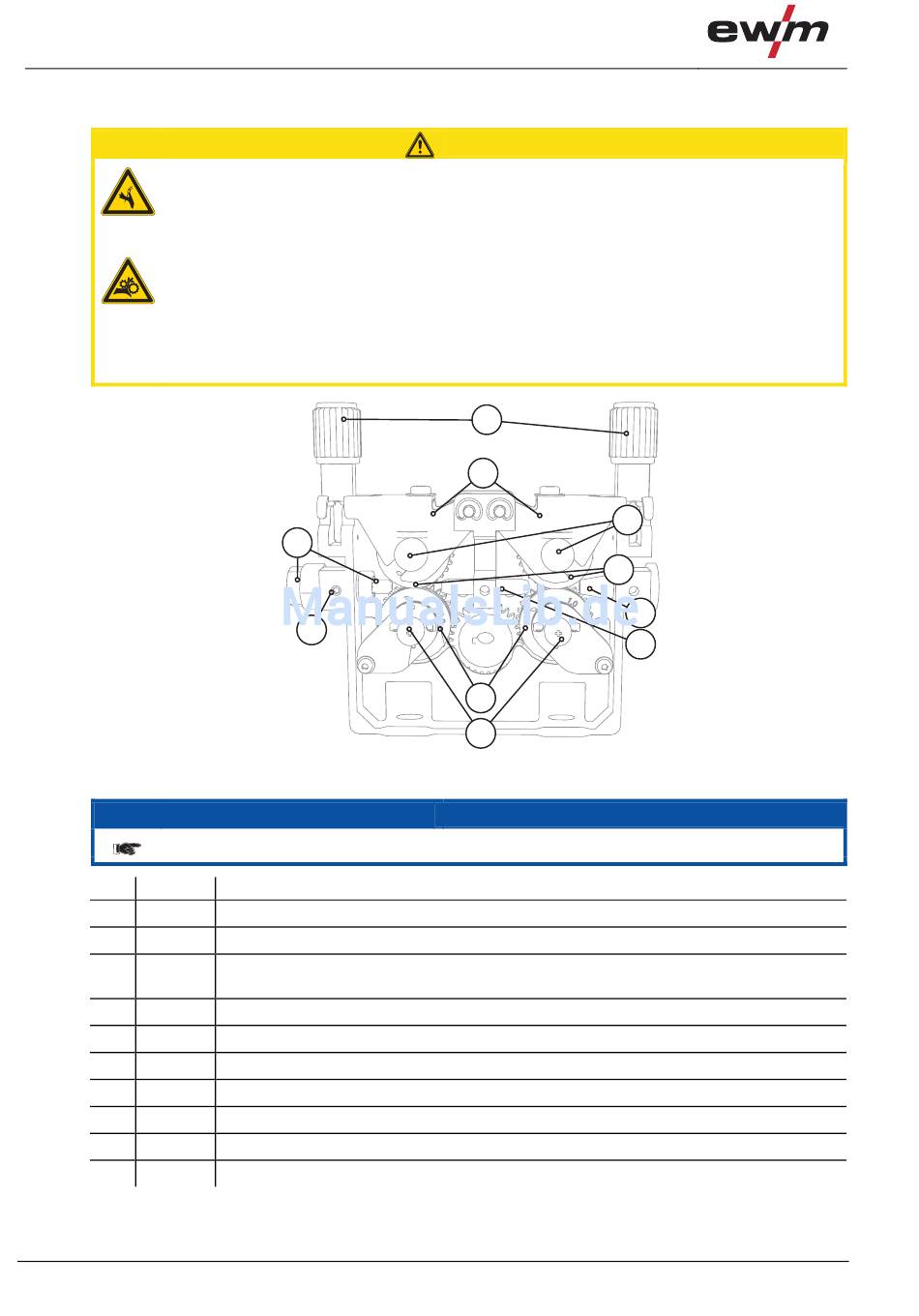

Abbildung 5-8
HINWEIS
3
4
5
6
099-005214-EW500
19.05.2011
