Betriebsanleitung
D
099-005183-EW500
Register now!
For your benefit
Jetzt Registrieren
und Profitieren!
www.ewm-group.com

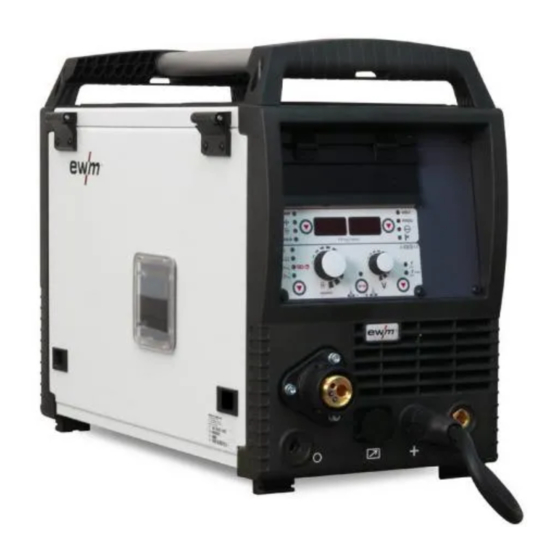

Schweißgerät
Phoenix 335 Progress Puls FA KGE
17.12.2010
*

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EWM Phoenix 335 Progress Puls FA KGE

Inhaltszusammenfassung für EWM Phoenix 335 Progress Puls FA KGE

  • Seite 1 Betriebsanleitung Schweißgerät Phoenix 335 Progress Puls FA KGE 099-005183-EW500 17.12.2010 Register now! For your benefit Jetzt Registrieren und Profitieren! www.ewm-group.com...

  • Seite 2: Allgemeine Hinweise

    Installation, unsachgemäßen Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM HIGHTEC WELDING GmbH, Dr. Günter-Henle-Straße 8, D-56271 Mündersbach Das Urheberrecht an diesem Dokument verbleibt beim Hersteller. Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Inhaltsverzeichnis ..........................3 2 Sicherheitshinweise..........................7 Hinweise zum Gebrauch dieser Betriebsanleitung................ 7 Symbolerklärung ..........................8 Allgemein ............................9 Transport und Aufstellen......................12 Umgebungsbedingungen......................13 2.5.1 Im Betrieb ........................13 2.5.2 Transport und Lagerung....................13 3 Bestimmungsgemäßer Gebrauch ...................... 14 Anwendungsbereich ........................
  • Seite 4 Inhaltsverzeichnis 5.7.8 MIG/MAG-Arbeitspunkt....................38 5.7.8.1 Anwahl der Anzeigeeinheit................39 5.7.8.2 Arbeitspunkteinstellung über Materialdicke, Schweißstrom, Drahtgeschwindigkeit ..................39 5.7.8.3 Vorgabe Korrektur der Lichtbogenlänge ............39 5.7.8.4 Zubehörkomponenten zur Arbeitspunkteinstellung........39 5.7.9 MIG/MAG-Schweißdatenanzeige .................40 5.7.10 forceArc.........................41 5.7.11 rootArc ..........................41 5.7.12 MIG/MAG-Funktionsabläufe / Betriebsarten..............42 5.7.12.1 Zeichen- und Funktionserklärung..............42 5.7.13 Konventionelles MIG/MAG-Schweißen (GMAW non synergic)........55 5.7.13.1 Arbeitspunkt (Schweißleistung) einstellen ............55...
  • Seite 5 Drahtvorschubrollen für Stahldrähte................103 9.4.2 Drahtvorschubrollen für Aluminiumdrähte ..............103 9.4.3 Drahtvorschubrollen für Fülldrähte ................103 9.4.4 Umrüstsets .........................103 Optionen ............................ 103 10 Anhang A ............................104 10.1 JOB-List .............................104 11 Anhang B ............................105 11.1 Übersicht EWM-Niederlassungen....................105 099-005183-EW500 17.12.2010...
  • Seite 6 Inhaltsverzeichnis 099-005183-EW500 17.12.2010...

  • Seite 7: Sicherheitshinweise

    Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol.

  • Seite 8: Symbolerklärung

    Sicherheitshinweise Symbolerklärung Symbolerklärung Symbol Beschreibung Betätigen Nicht Betätigen Drehen Schalten Gerät ausschalten Gerät einschalten ENTER (Menüeinstieg) NAVIGATION (Navigieren im Menü) EXIT (Menü verlassen) Zeitdarstellung (Beispiel: 4 s warten / betätigen) Unterbrechung in der Menüdarstellung (weitere Einstellmöglichkeiten möglich) Werkzeug nicht notwendig / nicht benutzen Werkzeug notwendig / benutzen 099-005183-EW500 17.12.2010...

  • Seite 9: Allgemein

    Sicherheitshinweise Allgemein Allgemein GEFAHR Elektromagnetische Felder! Durch die Stromquelle können elektrische oder elektromagnetische Felder entstehen, die elektronische Anlagen wie EDV-, CNC-Geräte, Telekommunikationsleitungen, Netz-, Signalleitungen und Herzschrittmacher in ihrer Funktion beeinträchtigen können. • Wartungsvorschriften einhalten! (siehe Kap. Wartung und Prüfung) • Schweißleitungen vollständig abwickeln! •...
  • Seite 10 Sicherheitshinweise Allgemein WARNUNG Rauch und Gase! Rauch und Gase können zu Atemnot und Vergiftungen führen! Weiterhin können sich Lösungsmitteldämpfe (chlorierter Kohlenwasserstoff) durch die ultraviolette Strahlung des Lichtbogens in giftiges Phosgen umwandeln! • Für ausreichend Frischluft sorgen! • Lösungsmitteldämpfe vom Strahlungsbereich des Lichtbogens fernhalten! •...
  • Seite 11 Sicherheitshinweise Allgemein VORSICHT Pflichten des Betreibers! Zum Betrieb des Gerätes sind die jeweiligen nationalen Richtlinien und Gesetze einzuhalten! • Nationale Umsetzung der Rahmenrichtlinie (89/391/EWG), sowie die dazugehörigen Einzelrichtlinien. • Insbesondere die Richtlinie (89/655/EWG) über die Mindestvorschriften für Sicherheit und Gesundheitsschutz bei Benutzung von Arbeitsmitteln durch Arbeitnehmer bei der Arbeit. •...

  • Seite 12: Transport Und Aufstellen

    Sicherheitshinweise Transport und Aufstellen Transport und Aufstellen WARNUNG Falsche Handhabung von Schutzgasflaschen! Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit Todesfolge führen. • Anweisungen der Gashersteller und der Druckgasverordnung befolgen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen sichern! •...

  • Seite 13: Umgebungsbedingungen

    Sicherheitshinweise Umgebungsbedingungen Umgebungsbedingungen VORSICHT Aufstellort! Das Gerät darf ausschließlich auf geeigneten, tragfähigen und ebenen Untergrund (auch im Freien nach IP 23) aufgestellt und betrieben werden! • Für rutschfesten, ebenen Boden und ausreichende Beleuchtung des Arbeitsplatzes sorgen. • Eine sichere Bedienung des Gerätes muss jederzeit gewährleistet sein. VORSICHT Geräteschäden durch Verschmutzungen! Ungewöhnlich hohe Mengen an Staub, Säuren, korrosiven Gasen oder Substanzen...

  • Seite 14: Bestimmungsgemäßer Gebrauch

    Bestimmungsgemäßer Gebrauch Anwendungsbereich Bestimmungsgemäßer Gebrauch Dieses Gerät wurde entsprechend dem aktuellen Stand der Technik und gültigen Regeln bzw. Normen hergestellt. Es ist ausschließlich im Sinne der bestimmungsgemäßen Verwendung zu betreiben. WARNUNG Gefahren durch nicht bestimmungsgemäßen Gebrauch! Das Gerät ist entsprechend dem Stand der Technik und den Regeln bzw. Normen hergestellt.

  • Seite 15: Mitgeltende Unterlagen

    Im Falle von unbefugten Veränderungen, unsachgemäßen Reparaturen, Nichteinhaltung der Fristen zur "Lichtbogenschweißeinrichtungen - Inspektion und Prüfung während des Betriebes" und / oder unerlaubten Umbauten, welche nicht ausdrücklich von EWM autorisiert sind, verliert diese Erklärung ihre Gültigkeit. Jedem Produkt liegt eine spezifische Konformitätserklärung im Original bei.

  • Seite 16: Gerätebeschreibung - Schnellübersicht

    Gerätebeschreibung - Schnellübersicht Phoenix 335 Progress puls Gerätebeschreibung - Schnellübersicht Phoenix 335 Progress puls 4.1.1 Frontansicht HINWEIS Im Beschreibungstext wird die maximal mögliche Gerätekonfiguration aufgeführt. Ggf. muss die Option der Anschlussmöglichkeit nachgerüstet werden (siehe Kapitel Zubehör). Abbildung 4-1 099-005183-EW500 17.12.2010...
  • Seite 17 Gerätebeschreibung - Schnellübersicht Phoenix 335 Progress puls Pos. Symbol Beschreibung Transportstange Transportgriff Abdeckung der Drahtfördereinheit und Bedienelemente Sichtfenster Drahtspule Kontrolle Drahtvorrat Schiebeverschluss, Verriegelung der Schutzklappe Gerätesteuerung siehe Kapitel „Gerätesteuerung - Bedienelemente“ Eintrittsöffnung Kühlluft Schweißbrennerzentralanschluss (Euro) Schweißstrom, Schutzgas und Brennertaster integriert Gerätefüße Parkbuchse, Polaritätswahlstecker Aufnahme Polaritätswahlstecker beim E-Hand-Schweißen oder Transport.

  • Seite 18: Rückansicht

    Gerätebeschreibung - Schnellübersicht Phoenix 335 Progress puls 4.1.2 Rückansicht Abbildung 4-2 099-005183-EW500 17.12.2010...
  • Seite 19 Gerätebeschreibung - Schnellübersicht Phoenix 335 Progress puls Pos. Symbol Beschreibung Hauptschalter, Gerät Ein/Aus Anschlussnippel G¼", Schutzgasanschluss Anschlussbuchse, 4-polig Spannungsversorgung Kühlgerät Anschlussbuchse, 8-polig Steuerleitung Kühlgerät Anschlussbuchse 7-polig (digital) Zum Anschluss digitaler Zubehörkomponenten (Dokumentationsinterface, digital Roboterinterface oder Fernsteller etc.). Netzanschlusskabel Automatisierungsschnittstelle 19-polig (analog), Option (siehe Kapitel „Aufbau und Funktion“) analog Austrittsöffnung Kühlluft...

  • Seite 20: Gerätesteuerung - Bedienelemente

    Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Gerätesteuerung - Bedienelemente M 3.72 Material Wire JOB- LIST Super- puls VOLT PROG HOLD Progress m/min Abbildung 4-3 099-005183-EW500 17.12.2010...
  • Seite 21 Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Pos. Symbol Beschreibung Abdeckklappe (siehe Kap "Gerätesteuerung - Verdeckte Bedienelemente") Taste, Parameteranwahl links Schweißstrom Materialstärke Drahtgeschwindigkeit Nach dem Schweißen werden die zuletzt geschweißten Werte aus dem HOLD Hauptprogramm angezeigt. Die Signalleuchte leuchtet. Anzeige, links Schweißstrom, Materialdicke, Drahtgeschwindigkeit, Hold-Werte Drehknopf, Schweißparametereinstellung Zum Einstellen der Schweißleistung, zur Anwahl des JOBs (Schweißaufgabe) und zur...

  • Seite 22: Gerätesteuerung - Verdeckte Bedienelemente

    Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente 4.2.1 Gerätesteuerung - Verdeckte Bedienelemente 11 12 M 3.71 Material Wire JOB- LIST Super- puls Abbildung 4-4 Pos. Symbol Beschreibung Taste Schweißparameter Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der Betriebsart anwählen. Signalleuchte, Gasvorströmzeit Einstellbereich 0,0 s bis 20,0 s Signalleuchte, Startprogramm (P START...

  • Seite 23: Bedienelemente Im Gerät

    Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Pos. Symbol Beschreibung Super- Signalleuchte, Superpuls puls Leuchtet bei aktiver Superpuls-Funktion. Signalleuchte, JOB-LIST Material Leuchtet bei Anzeige oder Anwahl der JOB-Nummer Wire Taste, JOB-LIST JOB- LIST Taste, Drahteinfädeln Siehe auch Kap. „Drahtelektrode einfädeln“ Taste, Gastest / Spülen •...

  • Seite 24: Aufbau Und Funktion

    Aufbau und Funktion Allgemeine Hinweise Aufbau und Funktion Allgemeine Hinweise GEFAHR Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Schweißstrombuchsen, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! • Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im Umgang mit Lichtbogenschweißgeräten verfügen! •...

  • Seite 25: Aufstellen

    Aufbau und Funktion Aufstellen VORSICHT Schäden durch unsachgemäßen Anschluss! Durch unsachgemäßen Anschluss können Zubehörkomponenten und die Stromquelle beschädigt werden! • Zubehörkomponente nur bei ausgeschaltetem Schweißgerät an entsprechender Anschlussbuchse einstecken und verriegeln. • Ausführliche Beschreibungen der Betriebsanleitung der entsprechenden Zubehörkomponente entnehmen! •...

  • Seite 26: Schutzklappe

    Aufbau und Funktion Gerätekühlung 5.2.1 Schutzklappe Abbildung 5-1 Pos. Symbol Beschreibung Schutzklappe Abdeckklappe Befestigungsarm, Schutzklappe • Rechten Befestigungsarm der Schutzklappe nach rechts drücken und Schutzklappe entnehmen. Gerätekühlung Um eine optimale Einschaltdauer der Leistungsteile zu erreichen, achten Sie auf folgende Bedingungen: •...

  • Seite 27: Netzanschluss

    Aufbau und Funktion Netzanschluss Netzanschluss GEFAHR Gefahren durch unsachgemäßen Netzanschluss! Unsachgemäßer Netzanschluss kann zu Personen bzw. Sachschäden führen! • Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem Schutzleiter betreiben. • Muss ein neuer Netzstecker angeschlossen werden, hat diese Installation ausschließlich durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw.

  • Seite 28: Anschluss Kühlmodul

    Aufbau und Funktion Anschluss Kühlmodul Anschluss Kühlmodul HINWEIS Montage- und Anschlussbeschreibungen in der Betriebsanleitung des Kühlgerätes beachten! Abbildung 5-3 Pos. Symbol Beschreibung Anschlussbuchse, 4-polig Spannungsversorgung Kühlgerät Anschlussbuchse, 8-polig Steuerleitung Kühlgerät Kühlmodul • 8-poligen Steuerleitungsstecker des Kühlgerätes in Anschlussbuchse, 8-polig des Schweißgerätes einstecken und verriegeln.

  • Seite 29: Mig/Mag-Schweißen

    Aufbau und Funktion MIG/MAG-Schweißen MIG/MAG-Schweißen 5.7.1 Anschluss Schweißbrenner und Werkstückleitung HINWEIS Störung der Drahtführung! Ab Werk ist der Zentralanschluss (Euro) mit einem Kapillarrohr für Schweißbrenner mit Führungsspirale ausgestattet. Wird ein Schweißbrenner mit Kunststoffseele verwendet, muss umgerüstet werden! Schweißbrenner mit Kunststoffseele •...

  • Seite 30: Mig/Mag-Standardschweißen

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.1.1 MIG/MAG-Standardschweißen Abbildung 5-4 Pos. Symbol Beschreibung Schweißbrenner Schweißbrennerschlauchpaket Schweißbrennerzentralanschluss (Euro) Schweißstrom, Schutzgas und Brennertaster integriert Anschlussbuchse 19-polig (analog) Anschluss Steuerleitung Schweißbrenner Schweißstromkabel, Polaritätswahl Schweißstrom zum Zentralanschluss / Brenner, ermöglicht Polaritätswahl. • MIG/MAG: Anschlussbuchse Schweißstrom „+“ Anschlussbuchse, Schweißstrom „-“...

  • Seite 31: Mig/Mag-Fülldrahtschweißen Mit Negativ Gepolter Drahtelektrode

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.1.2 MIG/MAG-Fülldrahtschweißen mit negativ gepolter Drahtelektrode Abbildung 5-5 Pos. Symbol Beschreibung Schweißbrenner Schweißbrennerschlauchpaket Schweißbrennerzentralanschluss (Euro) Schweißstrom, Schutzgas und Brennertaster integriert Anschlussbuchse 19-polig (analog) Anschluss Steuerleitung Schweißbrenner Anschlussbuchse, Schweißstrom „+“ Anschlussbuchse, Schweißstrom „-“ Werkstück • Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter verschrauben.

  • Seite 32: Mig/Mag-Fülldrahtschweißen Mit Positiv Gepolter Drahtelektrode

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.1.3 MIG/MAG-Fülldrahtschweißen mit positiv gepolter Drahtelektrode HINWEIS Der Anschluss positiv gepolter Drahtelektroden entspricht der im Kapitel „MIG/MAG- Standardschweißen“ beschriebenen Vorgehensweise! 5.7.2 Drahtspule einsetzen HINWEIS Es können Standard Dornspulen D 300 verwendet werden. Zur Verwendung der genormten Korbspulen (DIN 8559) sind Adapter nötig (siehe Kapitel „Zubehör“). Abbildung 5-6 Pos.

  • Seite 33: Drahtvorschubrollen Wechseln

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.3 Drahtvorschubrollen wechseln HINWEIS Mangelhafte Schweißergebnisse durch gestörte Drahtförderung! Drahtvorschubrollen müssen zu Drahtdurchmesser und Material passen. • Anhand der Rollenbeschriftung prüfen, ob die Rollen zum Drahtdurchmesser passen. Ggf. wenden oder wechseln! • Für Stahldrähte und andere harte Drähte, Rollen mit V-Nut verwenden, •...

  • Seite 34: Drahtelektrode Einfädeln

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.4 Drahtelektrode einfädeln VORSICHT Verletzungsgefahr durch aus dem Schweißbrenner austretenden Schweißdraht! Der Schweißdraht kann mit hoher Geschwindigkeit aus dem Schweißbrenner austreten und Körperteile sowie Gesicht und Auge verletzen! • Schweißbrenner nie auf den eigenen Körper oder andere Personen richten! Verletzungsgefahr durch bewegliche Bauteile! Die Drahtvorschubgeräte sind mit beweglichen Bauteilen ausgestattet die Hände, Haare, Kleidungsstücke oder Werkzeuge erfassen und somit Personen verletzen...

  • Seite 35: Einstellung Spulenbremse

    Aufbau und Funktion MIG/MAG-Schweißen • Brennerschlauchpaket gestreckt auslegen. • Druckeinheiten lösen und umklappen (Spanneinheiten mit Gegendruckrollen klappen automatisch hoch). • Schweißdraht vorsichtig von der Drahtspule abwickeln und durch den Drahteinführungsnippel über die Rillen der Antriebsrollen und durch das Führungsrohr in das Kapillarrohr bzw. Teflonseele mit Führungsrohr einführen.

  • Seite 36: Mig/Mag-Schweißaufgabendefinition

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.6 MIG/MAG-Schweißaufgabendefinition Diese Geräteserie zeichnet sich durch einfache Bedienung bei hohem Funktionsumfang aus. • eine Vielzahl von JOBs (Schweißaufgaben, bestehend aus Schweißverfahren, Materialart, Drahtdurchmesser und Schutzgasart) sind bereits vordefiniert (siehe JOB-List im Anhang). • Einfache JOB-Anwahl aus einer Liste vordefinierter JOBs (Aufkleber am Gerät). •...

  • Seite 37: Drosselwirkung / Dynamik

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.7.4 Drosselwirkung / Dynamik DY N m/min Abbildung 5-10 Anzeige Einstellung / Anwahl Einstellung Dynamik 40: Lichtbogen härter und schmaler. -40: Lichtbogen weicher und breiter. 5.7.7.5 Superpulsen m/min Abbildung 5-11 Anzeige Einstellung / Anwahl Anwahl Superpulsen Funktion Ein- bzw.

  • Seite 38: Drahtrückbrand

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.7.6 Drahtrückbrand m/min Abbildung 5-12 Anzeige Einstellung / Anwahl Drahtrückbrand-Menü Drahtrückbrand einstellen. Drahtrückbrand einstellen. (Einstellbereich 0 bis 499) Drahtrückbrand zu groß eingestellt: • große Kugelbildung der Drahtelektrode (schlechtes Neuzünden) • Drahtelektrode brennt in der Gasdüse fest. Drahtrückbrand zu klein eingestellt: •...

  • Seite 39: Anwahl Der Anzeigeeinheit

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.8.1 Anwahl der Anzeigeeinheit VOLT PROG HOLD Abbildung 5-13 Der Arbeitspunkt (Schweißleistung) kann als Schweißstrom, Materialstärke oder Drahtgeschwindigkeit angezeigt, bzw. auch eingestellt werden. Bedienelement Aktion Ergebnis Umschalten der Anzeige zwischen: Schweißstrom Materialstärke Drahtgeschwindigkeit Anwendungsbeispiel Aluminium soll geschweißt werden. •...

  • Seite 40: Mig/Mag-Schweißdatenanzeige

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.9 MIG/MAG-Schweißdatenanzeige Links und rechts der Steuerungsanzeigen finden sich die Tasten „Parameteranwahl“ ( ). Sie dienen der Auswahl anzuzeigender Schweißparameter. Jeder Tastendruck schaltet die Anzeige zum nächsten Parameter weiter (LED neben der Taste zeigen die Auswahl an). Nach Erreichen des letzten Parameters wird beim Ersten neu begonnen. VOLT PROG HOLD...

  • Seite 41: Forcearc

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.10 forceArc Das forceArc-Verfahren ist Schweißen im Sprühlichtbogenbereich bei weit verkürztem Lichtbogen. Nachteile der Kurzschlussphasen werden dabei durch schnellregelnde Invertertechnik ausgeglichen. forceArc-Schweißen bringt: • Gutes Einbrandverhalten. • Richtungsstabilen Lichtbogen. • Geringere Gefahr von Einbrandkerben. • Höhere Schweißgeschwindigkeit. •...

  • Seite 42: Mig/Mag-Funktionsabläufe / Betriebsarten

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.12 MIG/MAG-Funktionsabläufe / Betriebsarten HINWEIS Schweißparameter wie z. B. Gasvorströmen, Drahtrückbrand etc. sind für eine Vielzahl von Anwendungen optimal voreingestellt (können jedoch bei Bedarf angepasst werden). 5.7.12.1 Zeichen- und Funktionserklärung Symbol Bedeutung Brennertaster betätigen Brennertaster loslassen Brennertaster tippen (kurzes Drücken und Loslassen) Schutzgas strömt Schweißleistung...
  • Seite 43 Aufbau und Funktion MIG/MAG-Schweißen 2-Takt-Betrieb Abbildung 5-15 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt. • Drahtvorschubgeschwindigkeit erhöht sich auf den eingestellten Sollwert. 2.Takt •...
  • Seite 44 Aufbau und Funktion MIG/MAG-Schweißen 2-Takt-Betrieb mit Superpuls Abbildung 5-16 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt. • Starten der Superpuls-Funktion beginnend mit dem Hauptprogramm P Die Schweißparameter wechseln mit den vorgegebenen Zeiten (t und t ) zwischen dem...
  • Seite 45 Aufbau und Funktion MIG/MAG-Schweißen 2-Takt-Spezial START Abbildung 5-17 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt (Startprogramm P für die Zeit t START start •...
  • Seite 46 Aufbau und Funktion MIG/MAG-Schweißen Punkten START Abbildung 5-18 HINWEIS Die Startzeit t muss zur Punktzeit t addiert werden. start 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt (Startprogramm P , Punktzeit beginnt).
  • Seite 47 Aufbau und Funktion MIG/MAG-Schweißen 2-Takt-Spezial mit Superpuls START Abbildung 5-19 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt (Startprogramm P ) für die Zeit t START start...
  • Seite 48 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Betrieb Abbildung 5-20 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt. • Umschalten auf vorgewählte DV- Geschwindigkeit (Hauptprogramm P 2.Takt •...
  • Seite 49 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Betrieb mit Superpuls Abbildung 5-21 1.Takt: • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt. • Starten der Superpuls-Funktion beginnend mit dem Hauptprogramm P Die Schweißparameter wechseln mit den vorgegebenen Zeiten (t und t ) zwischen dem...
  • Seite 50 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Betrieb mit wechselnden Schweißverfahren Abbildung 5-22 1.Takt: • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit Einschleichgeschwindigkeit. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt. • Starten des Verfahrenswechsels beginnend mit Verfahren P Die Schweißverfahren wechseln mit den vorgegebenen Zeiten (t und t ) zwischen dem im JOB...
  • Seite 51 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Spezial START Abbildung 5-23 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt (Startprogramm P START 2.Takt •...
  • Seite 52 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Spezial mit Schweißverfahrensumschaltung HINWEIS Diese Funktion kann mit Hilfe der Software PC300.Net aktiviert werden. Siehe Betriebsanleitung zur Software. START Abbildung 5-24 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit Einschleichgeschwindigkeit. •...
  • Seite 53 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Spezial mit wechselnden Schweißverfahren HINWEIS Diese Funktion kann mit Hilfe der Software PC300.Net aktiviert werden. Siehe Betriebsanleitung zur Software. START Abbildung 5-25 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. •...
  • Seite 54 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Spezial mit Superpuls START Abbildung 5-26 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt (Startprogramm P für die Zeit t START start...

  • Seite 55: Konventionelles Mig/Mag-Schweißen (Gmaw Non Synergic)

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.13 Konventionelles MIG/MAG-Schweißen (GMAW non synergic) • Für Drahtgeschwindigkeiten unter 8 m / min JOB 188 anwählen. • Für Drahtgeschwindigkeiten über 8 m / min JOB 187 anwählen. Ändern der JOB-Nummer ist nur möglich, wenn kein Schweißstrom fließt. Bedienelement Aktion Ergebnis...

  • Seite 56: Mig/Mag-Programmablauf (Modus „Program-Steps")

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.14 MIG/MAG-Programmablauf (Modus „Program-Steps“) Bestimmte Werkstoffe wie z. B. Aluminium benötigen spezielle Funktionen damit sie sicher und mit hoher Qualität geschweißt werden können. Dabei wird die Betriebsart 4-Takt-Spezial mit folgenden Programmen eingesetzt: • Startprogramm P (Reduzierung von Kaltstellen am Nahtanfang) START •...

  • Seite 57: Mig/Mag-Parameterübersicht

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.14.2 MIG/MAG-Parameterübersicht Super- puls Abbildung 5-28 Grundparameter Pos. Bedeutung / Erklärung Einstellbereich Gasvorströmzeit 0 s bis 20 s 1 % bis 200 % START Drahtgeschwindigkeit, relativ -9,9 V bis +9,9 V Lichtbogenlängenkorrektur Dauer (Startprogramm) 0 s bis 20s Slope-Dauer von P auf P 0s bis 20s...

  • Seite 58: Beispiel, Heft-Schweißen (2-Takt)

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.14.3 Beispiel, Heft-Schweißen (2-Takt) Abbildung 5-29 Grundparameter Schweißparameter Bedeutung / Erklärung Einstellbereich GASstr Gasvorströmzeit 0 s bis 20 s GASend: Gasnachströmzeit 0 s bis 20 s RUECK Drahtrückbrandlänge 2 bis 500 Hauptprogramm P Schweißparameter Bedeutung / Erklärung Einstellbereich Einstellung der Drahtgeschwindigkeit 5.7.14.4 Beispiel, Aluminium-Heft-Schweißen (2-Takt-Spezial)

  • Seite 59: Beispiel, Aluminium-Schweißen (4-Takt-Spezial)

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.14.5 Beispiel, Aluminium-Schweißen (4-Takt-Spezial) Abbildung 5-31 Grundparameter Schweißparameter Bedeutung / Erklärung Einstellbereich GASstr Gasvorströmzeit 0 s bis 20 s GASend: Gasnachströmzeit 0 s bis 20 s RUECK Drahtrückbrandlänge 2 bis 500 Startprogramm P START Schweißparameter Bedeutung / Erklärung Einstellbereich DVstart Drahtgeschwindigkeit...

  • Seite 60: Beispiel, Sichtnähte (4-Takt-Superpuls)

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.14.6 Beispiel, Sichtnähte (4-Takt-Superpuls) START Abbildung 5-32 Grundparameter Schweißparameter Bedeutung / Erklärung Einstellbereich GASstr Gasvorströmzeit 0 s bis 20 s GASend: Gasnachströmzeit 0 s bis 20 s RUECK Drahtrückbrandlänge 2 bis 500 PROC.SP. Verfahrgeschwindigkeit 10 cm bis 200 cm Start-Programm P START Schweißparameter Bedeutung / Erklärung...

  • Seite 61: Schweißverfahrenswechsel

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.14.7 Schweißverfahrenswechsel Abbildung 5-33 Programm Einstellmöglichkeit Betrifft Einstellung Impulslichtbogenschweißverfahren ein/aus alle 2-Takt-Spezial 1 (= ein) START Änderungen mittels Software PC300.Net alle 4-Takt-Spezial 0 (= aus) Schweißverfahrenswechsel 2/4-Takt-Betrieb mit 1 (= aktiv) wechselnden Falls P ein Standardlichtbogenverfahren 0 (= inaktiv) Schweißverfahren beinhaltet, wird ins Impulslichtbogenverfahren...

  • Seite 62: Modus Hauptprogramm A

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.15 Modus Hauptprogramm A Verschiedene Schweißaufgaben oder Positionen an einem Werkstück benötigen unterschiedliche Schweißleistungen (Arbeitspunkte) bzw. Schweißprogramme. In jedem der bis zu 16 Programme werden folgende Parameter gespeichert: • Betriebsart • Schweißart • Superpulsen (EIN/AUS) • Drahtvorschubgeschwindigkeit (DV2) •...
  • Seite 63 Aufbau und Funktion MIG/MAG-Schweißen Beispiel 1: Werkstücke mit unterschiedlichen Blechdicken Schweißen (2-Takt) Abbildung 5-34 Beispiel 2: Verschiedene Positionen an einem Werkstück Schweißen (4-Takt) Abbildung 5-35 Beispiel 3: Aluminium-Schweißen unterschiedlicher Blechdicken (2 oder 4-Takt-Spezial) Abbildung 5-36 HINWEIS Es können bis zu 16 Programme (P bis P ) definiert werden.

  • Seite 64: Anwahl Der Parameter (Programm A)

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.15.1 Anwahl der Parameter (Programm A) Bedienelement Aktion Ergebnis Anzeige Schweißdatenanzeige auf Programmanzeige umstellen. (Signalleuchte PROG leuchtet) Programmnummer anwählen. Anzeige-Beispiel: Programm „1“. Programmablaufparameter „Hauptprogramm (P )“ anwählen. (Signalleuchte leuchtet) Super- puls Drahtgeschwindigkeit einstellen. (Absolutwert) m/min Lichtbogenlängenkorrektur einstellen. Anzeige-Beispiel: Korrektur „-0,8 V“...

  • Seite 65: Mig/Mag-Standardbrenner

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.17 MIG/MAG-Standardbrenner Der Brennertaster des MIG-Schweißbrenners dient grundsätzlich dem Starten und Beenden des Schweißvorgangs. Bedienelemente Funktionen Brennertaster • Schweißen Starten / Beenden Darüber hinaus sind, je nach Gerätetyp und Steuerungskonfiguration, weitere Funktionen durch Tippen des Brennertasters möglich: •...

  • Seite 66: Fernsteller

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.19 Fernsteller Fernsteller werden an der 19-poligen Fernstelleranschlussbuchse (analog) betrieben. Bei Bedarf sind Verlängerungskabel in unterschiedlichen Längen erhältlich (siehe Kapitel „Zubehör“). • Nach dem Einschalten des Schweißgerätes wird der Fernsteller automatisch erkannt. 5.7.20 R10, R20, R40 Schnittstelle 19-polig, analog 19-polig, analog...

  • Seite 67: Erweiterte Einstellungen

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.21 Erweiterte Einstellungen Die Sonderparameter sind nicht direkt einsehbar, da sie in aller Regel einmalig eingestellt und abgespeichert werden. Die Gerätesteuerung bietet folgende Sonderfunktionen: 5.7.21.1 Parameter-Anwahl, -Änderung und -Speicherung VOLT PROG HOLD m/min m/min Abbildung 5-38 HINWEIS ENTER (Menüeinstieg) •...
  • Seite 68 Aufbau und Funktion MIG/MAG-Schweißen Anzeige Einstellung / Anwahl Rampenzeit Drahteinfädeln 0 = normales Einfädeln (10 s Rampenzeit) 1 = schnelles Einfädeln (3 s Rampenzeit) (Ab Werk) Programm „0“ sperren 0 = P0 freigegeben (Ab Werk) 1 = P0 gesperrt POWERCONTROL-Brenner-Anzeigemodus 0 = normale Anzeige (Ab Werk) Programmnummer / JOB oder Schweißleistung / Schweißspannungskorrektur wird angezeigt...

  • Seite 69: Zurücksetzen Auf Werkseinstellung

    Aufbau und Funktion MIG/MAG-Schweißen Anzeige Einstellung / Anwahl Block-JOB-Betrieb 0 = Block-JOB-Betrieb nicht aktiv (Ab Werk) 1 = Block-JOB-Betrieb aktiv Programmanwahl mit Standardbrennertaster 0 = keine Programmanwahl (Ab Werk) 1 = Programmanwahl möglich 5.7.21.2 Zurücksetzen auf Werkseinstellung HINWEIS Alle kundenspezifisch gespeicherten Sonderparameter werden durch die Werkseinstellungen ersetzt! Bedienelement Aktion...

  • Seite 70: Die Sonderparameter Im Detail

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.21.3 Die Sonderparameter im Detail Rampenzeit Drahteinfädeln (P1) Das Drahteinfädeln beginnt mit 1,0 m/min für 2 s Anschließend wird mit einer Rampen-Funktion auf 6,0 m/min erhöht. Die Rampenzeit ist zwischen zwei Bereichen einstellbar. Während dem Drahteinfädeln kann die Geschwindigkeit über den Drehknopf, Schweißparametereinstellung geändert werden.
  • Seite 71 Aufbau und Funktion MIG/MAG-Schweißen Korrekturbetrieb ein- / ausschalten (P7) Der Korrekturbetrieb wird für alle JOBs und deren Programme gleichzeitig ein- oder ausgeschaltet. Jedem JOB wird ein Korrekturbereich für Drahtgeschwindigkeit (DV) und Schweißspannungskorrektur (Ukorr) vorgegeben. Der Korrektur-Wert wird für jedes Programm getrennt gespeichert. Der Korrekturbereich kann maximal 30 % der Drahtgeschwindigkeit und +/-9,9 V der Schweißspannung betragen.
  • Seite 72 Aufbau und Funktion MIG/MAG-Schweißen Bedienelement Aktion Ergebnis Anzeige (Beispiele) Links Rechts VOLT Taste so oft drücken, bis ausschließlich PROG Signalleuchte „PROG“ leuchtet. Links: Drahtgeschwindigkeit Rechts: Programmnummer VOLT Taste drücken und ca. 4 s lang halten PROG Links: aktueller Grenzwert der Drahtgeschwindigkeits- Korrektur Rechts: aktueller Grenzwert der...
  • Seite 73 Aufbau und Funktion MIG/MAG-Schweißen Programmumschaltung mit Standardbrennertaster (P8) Sonder 4-Takt (4-Takt-Absolut-Programmablauf) • Takt 1: Absolut-Programm 1 wird gefahren • Takt 2: Absolut-Programm 2 wird, nach Ablauf von „tstart“, gefahren. • Takt 3: Absolut-Programm 3 wird gefahren bis die Zeit „t3“ abgelaufen ist. Anschließend wird automatisch ins Absolut-Programm 4 gewechselt.
  • Seite 74 Aufbau und Funktion MIG/MAG-Schweißen Die Anzahl der Programme (P ) entspricht der unter n-Takt festgelegten Taktzahl. 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt (Startprogramm P von P START...
  • Seite 75 Aufbau und Funktion MIG/MAG-Schweißen Einstellung "Einzel- oder Doppelbetrieb" (P10) HINWEIS Ist das System mit zwei Drahtvorschüben ausgerüstet, dürfen keine weiteren Zubehörkomponenten an der Anschlussbuchse 7-polig (digital) betrieben werden! Dies betrifft unter anderem digitale Fernsteller, Roboter-Interfaces, Dokumentations-Interfaces, Schweißbrenner mit digitalem Steuerleitungsanschluss, etc. Im Einzelbetrieb (P10 = 0) darf kein zweiter Drahtvorschub angeschlossen sein! •...
  • Seite 76 Aufbau und Funktion MIG/MAG-Schweißen Benutzerdefinierte JOB-Listen erstellen Ein zusammenhängender Speicherbereich, in dem mit Zubehör wie z. B. dem POWERCONTROL 2 Brenner zwischen JOBs umgeschaltet werden kann, wird erstellt. • Sonderparameter P12 auf „2“ einstellen. • Umschalter „Programm oder Up/Down-Funktion“ auf Position „Up/Down“ stellen. •...
  • Seite 77 Aufbau und Funktion MIG/MAG-Schweißen Block-JOB-Betrieb (P16) Folgende Zubehörkomponeten unterstützen den Block-JOB-Betrieb: • Fernsteller R20 und Schweißbrenner POWERCONTROL Im JOB 0 ist immer Programm 0 aktiv, in allen weiteren JOBs Programm 1 In dieser Betriebsart können mit Zubehörkomponenten bis zu 27 JOBs (Schweißaufgaben), aufgeteilt auf drei Blöcke, abgerufen werden.

  • Seite 78: Umschaltung Zwischen Push/Pull Und Zwischenantrieb

    Aufbau und Funktion MIG/MAG-Schweißen 5.7.21.4 Umschaltung zwischen Push/Pull und Zwischenantrieb GEFAHR Keine unsachgemäßen Reparaturen und Modifikationen! Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von sachkundigen, befähigten Personen repariert bzw. modifiziert werden! Garantie erlischt bei unbefugten Eingriffen! • Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen! VORSICHT Prüfung!

  • Seite 79: Wig-Schweißen

    Aufbau und Funktion WIG-Schweißen WIG-Schweißen 5.8.1 Anschluss Schweißbrenner und Werkstückleitung Abbildung 5-43 Pos. Symbol Beschreibung Schweißbrenner Schweißbrennerschlauchpaket Schweißbrennerzentralanschluss (Euro) Schweißstrom, Schutzgas und Brennertaster integriert Anschlussbuchse 19-polig (analog) Zum Anschluss analoger Fernsteller Schweißstromkabel, Polaritätswahl Schweißstrom zum Zentralanschluss / Brenner, ermöglicht Polaritätswahl. •...

  • Seite 80: Schweißaufgabenanwahl

    Aufbau und Funktion WIG-Schweißen Falls vorhanden: • Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten: Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf). HINWEIS Entsprechende Dokumentation der Zubehörkomponenten beachten! 5.8.2 Schweißaufgabenanwahl • JOB 127 (WIG-Schweißaufgabe) auswählen. Ändern der JOB-Nummer ist nur möglich wenn kein Schweißstrom fließt.

  • Seite 81: Pulsen, Funktionsabläufe

    Aufbau und Funktion WIG-Schweißen 5.8.5 Pulsen, Funktionsabläufe 5.8.5.1 Zeichen- und Funktionserklärung Symbol Bedeutung Brennertaster betätigen Brennertaster loslassen Brennertaster tippen (kurzes Drücken und Loslassen) Schutzgas strömt Schweißleistung Gasvorströmen Gasnachströmen 2-Takt 2-Takt-Spezial 4-Takt 4-Takt-Spezial Zeit Startprogramm START Hauptprogramm vermindertes Hauptprogramm Endprogramm 099-005183-EW500 17.12.2010...
  • Seite 82 Aufbau und Funktion WIG-Schweißen 2-Takt-Betrieb Abbildung 5-45 Anwahl • Betriebsart 2-Takt anwählen. 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). Die Lichtbogen-Zündung erfolgt mit Liftarc. • Schweißstrom fließt mit vorgewählter Einstellung. 2.Takt • Brennertaster loslassen. • Lichtbogen erlischt. •...
  • Seite 83 Aufbau und Funktion WIG-Schweißen 4-Takt-Betrieb Abbildung 5-47 Anwahl • Betriebsart 4-Takt anwählen. 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). Die Lichtbogen-Zündung erfolgt mit Liftarc. • Schweißstrom fließt mit vorgewählter Einstellung. 2.Takt • Brennertaster loslassen (ohne Auswirkung). 3.Takt •...

  • Seite 84: Wig-Zwangsabschaltung

    Aufbau und Funktion WIG-Schweißen 4-Takt-Spezial START Abbildung 5-48 Anwahl • Betriebsart 4-Takt- Spezial anwählen. 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). Die Lichtbogen-Zündung erfolgt mit Liftarc. • Schweißstrom fließt mit vorgewählter Einstellung im Startprogramm „P “. START 2.Takt •...

  • Seite 85: Wig-Programmablauf (Modus „Program-Steps")

    Aufbau und Funktion E-Hand-Schweißen 5.8.7 WIG-Programmablauf (Modus „Program-Steps“) 5.8.7.1 WIG-Parameterübersicht Super- puls Abbildung 5-49 Grundparameter Pos. Bedeutung / Erklärung Einstellbereich Gasvorströmzeit 0 s bis 0,9 s START 0 % bis 200 % Startstrom Dauer (Startprogramm) 0 s bis 20s Slope-Dauer von P auf P 0 s bis 20s START...

  • Seite 86: Anschluss Elektrodenhalter Und Werkstückleitung

    Aufbau und Funktion E-Hand-Schweißen 5.9.1 Anschluss Elektrodenhalter und Werkstückleitung Abbildung 5-50 Pos. Symbol Beschreibung Werkstück Anschlussbuchse, Schweißstrom „+“ • E-Hand-Schweißen: Werkstückanschluss Anschlussbuchse, Schweißstrom „-“ • E-Hand-Schweißen: Elektrodenhalteranschluss Parkbuchse, Polaritätswahlstecker Aufnahme Polaritätswahlstecker beim E-Hand-Schweißen oder Transport. Elektrodenhalter • Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+“ oder „-“ einstecken und durch Rechtsdrehung verriegeln.

  • Seite 87: Schweißaufgabenanwahl

    Aufbau und Funktion E-Hand-Schweißen 5.9.2 Schweißaufgabenanwahl • JOB 128 (E-Hand - Schweißaufgabe) auswählen. Ändern der JOB-Nummer ist nur möglich wenn kein Schweißstrom fließt. Der Aufkleber „JOB-List“ befindet sich bei dekompakten Schweißsystemen innen an der Abdeckung des Drahtvorschubgerätes, bei Kompakten innen an der rechten Abdeckung der Stromquelle. Bedienelement Aktion Ergebnis...

  • Seite 88: Hotstart

    Aufbau und Funktion E-Hand-Schweißen 5.9.5 Hotstart Die Hotstart-Einrichtung bewirkt, dass Stabelektroden durch einen erhöhten Startstrom besser zünden. a) = Hotstartzeit b) = Hotstartstrom Schweißstrom Zeit Abbildung 5-51 Einstellung der Hotstart-Parameter siehe Kapitel "Parameterübersicht" 5.9.6 Antistick Antistick verhindert das Ausglühen der Elektrode. Sollte die Elektrode trotz der Arcforce-Einrichtung festbrennen, schaltet das Gerät automatisch innerhalb von ca.

  • Seite 89: Schutzgasversorgung

    Aufbau und Funktion Schutzgasversorgung 5.10 Schutzgasversorgung 5.10.1 Anschluss Schutzgasversorgung WARNUNG Falsche Handhabung von Schutzgasflaschen! Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit Todesfolge führen. • Anweisungen der Gashersteller und der Druckgasverordnung befolgen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen sichern! •...

  • Seite 90: Gastest

    Aufbau und Funktion Schutzgasversorgung Abbildung 5-54 Pos. Symbol Beschreibung Druckminderer Schutzgasflasche Ausgangsseite Druckminderer Flaschenventil • Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen. • Schutzgasflasche mit Sicherungskette sichern. • Druckminderer an Gasflaschenventil gasdicht festschrauben. • Gasschlauch am Druckminderer gasdicht festschrauben. 5.10.2 Gastest •...

  • Seite 91: Einstellung Schutzgasmenge

    Aufbau und Funktion Schnittstellen 5.10.4 Einstellung Schutzgasmenge Schweißverfahren Empfohlene Schutzgasmenge MAG-Schweißen Drahtdurchmesser x 11,5 = l/min MIG-Löten Drahtdurchmesser x 11,5 = l/min MIG-Schweißen (Aluminium) Drahtdurchmesser x 13,5 = l/min (100 % Argon) Gasdüsendurchmesser in mm entspricht l/min Gasdurchfluss Heliumreiche Gasgemische erfordern eine höhere Gasmenge! Anhand folgender Tabelle sollte die ermittelte Gasmenge ggf.

  • Seite 92: Automatisierungs-Schnittstelle

    Aufbau und Funktion Schnittstellen 5.11.1 Automatisierungs-Schnittstelle HINWEIS Diese Zubehörkomponente kann als Option nachgerüstet werden, siehe Kapitel Zubehör. Eingang / Bezeichnung Abbildung Ausgang Ausgang Anschluss für Kabelabschirmung Ausgang IGRO Strom-fließt-Signal I>0 (maximale (open Belastung 20 mA / 15 V) Collector) 0 V = Schweißstrom fließt Eingang Not/Aus NOT-AUS zum übergeordneten Abschalten der Stromquelle.

  • Seite 93: Roboterinterface Rint X11

    Aufbau und Funktion Schnittstellen 5.11.2 Roboterinterface RINT X11 Das digitale Standard-Interface für automatisierte Anwendungen (Option, Nachrüstung am Gerät oder extern kundenseitig) Funktionen und Signale: • Digitale Eingänge: Start/Stop, Betriebsarten-, JOB- und Programmanwahl, Einfädeln, Gastest • Analoge Eingänge: Leitspannungen z. B. für Schweißleistung, Schweißstrom, u. a. •...

  • Seite 94: Schweißparameter Gegen Unbefugten Zugriff Sperren

    Aufbau und Funktion Schweißparameter gegen unbefugten Zugriff sperren 5.12 Schweißparameter gegen unbefugten Zugriff sperren Zur Sicherheit gegen unbefugtes oder versehentliches Verstellen der Schweißparameter am Gerät ist mit Hilfe des Schlüsselschalters eine Verriegelung der Eingabeebene der Steuerung möglich. In der Schlüsselstellung 1 sind alle Funktionen und Parameter uneingeschränkt einstellbar. In der Schlüsselstellung 0 sind folgende Funktionen bzw.

  • Seite 95: Wartung, Pflege Und Entsorgung

    Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung GEFAHR Verletzungsgefahr durch elektrischen Schlag! Reinigungsarbeiten an Geräten, die nicht vom Netz getrennt sind, können zu erheblichen Verletzungen führen! • Das Gerät zuverlässig vom Netz trennen. • Netzstecker ziehen! • 4 Minuten warten, bis Kondensatoren entladen sind! Allgemein Dieses Gerät ist unter den angegebenen Umgebungsbedingungen und den normalen Arbeitsbedingungen weitgehend wartungsfrei und benötigt ein Minimum an Pflege.

  • Seite 96: Reparaturarbeiten

    Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. Einhaltung der RoHS-Anforderungen Wir, die EWM HIGHTEC Welding GmbH Mündersbach, bestätigen Ihnen hiermit, dass alle von uns an Sie gelieferten Produkte, die von der RoHS-Richtlinie betroffen sind, den Anforderungen der RoHS (Richtlinie 2002/95/EG) entsprechen.

  • Seite 97: Störungsbeseitigung

    Störungsbeseitigung Einhaltung der RoHS-Anforderungen Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Legende : Fehler / Ursache : Abhilfe HINWEIS Grundsätzliche Voraussetzungen zur einwandfreien Funktionsweise ist die zum...

  • Seite 98: Fehlermeldungen (Stromquelle)

    Störungsbeseitigung Fehlermeldungen (Stromquelle) Fehlermeldungen (Stromquelle) HINWEIS Ein Schweißgerätefehler wird durch die Anzeige eines Fehlercode (siehe Tabelle) im Display der Gerätesteuerung dargestellt. Bei einem Gerätefehler wird das Leistungsteil abgeschaltet. • Gerätefehler dokumentieren und im Bedarfsfall dem Servicepersonal angeben. • Treten mehrere Fehler auf, werden diese nacheinander angezeigt. Fehler Kategorie Mögliche Ursache...

  • Seite 99: Jobs (Schweißaufgaben) Auf Werkseinstellung Zurücksetzen

    Störungsbeseitigung JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen HINWEIS Alle kundenspezifisch gespeicherten Schweißparameter werden durch die Werkseinstellungen ersetzt! 7.2.1 Einzelnen JOB zurücksetzen JOB- JOB- LIST LIST m/min Abbildung 7-1 Anzeige Einstellung / Anwahl RESET (Zurücksetzen auf Werkseinstellungen) Der RESET wird nach der Bestätigung durchgeführt.

  • Seite 100: Alle Jobs Zurücksetzen

    Störungsbeseitigung Allgemeine Betriebsstörungen 7.2.2 Alle JOBs zurücksetzen JOB- JOB- LIST LIST m/min Abbildung 7-2 Anzeige Einstellung / Anwahl RESET (Zurücksetzen auf Werkseinstellungen) Der RESET wird nach der Bestätigung durchgeführt. Das Menü wird, wenn keine Änderungen vorgenommen werden, nach 3 Sekunden beendet.

  • Seite 101: Technische Daten

    Technische Daten Phoenix 335 Progress puls Technische Daten HINWEIS Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! Phoenix 335 Progress puls Einstellbereich: Schweißstrom / -spannung 5 A - 330 A E-Hand 5 A - 330 A MIG/MAG 5 A - 330 A Einschaltdauer bei 40°C Umgebungstemperatur 35%ED...

  • Seite 102: Zubehör

    Zubehör Allgemeines Zubehör Zubehör HINWEIS Leistungsabhängige Zubehörkomponenten wie Schweißbrenner, Werkstückleitung, Elektrodenhalter oder Zwischenschlauchpaket erhalten Sie bei Ihrem zuständigen Vertragshändler. Allgemeines Zubehör Bezeichnung Artikelnummer Trolly 55-2 Transportwagen 090-008628-00000 cool 50 Kühlmodul 090-008598-00502 TYP 1 Frostschutzprüfer 094-014499-00000 KF 23E-10 Kühlflüssigkeit (-10 °C), 9,3 l 094-000530-00000 KF 23E-200 Kühlflüssigkeit (-10 °C), 200 l...

  • Seite 103: Drahtvorschubrollen

    Zubehör Drahtvorschubrollen Drahtvorschubrollen 9.4.1 Drahtvorschubrollen für Stahldrähte Bezeichnung Artikelnummer FE 2DR4R 0,6+0,8 Antriebsrollen, 37mm, Stahl 092-000839-00000 FE 2DR4R 0,8+1,0 Antriebsrollen, 37mm, Stahl 092-000840-00000 FE 2DR4R 0,9+1,2 Antriebsrollen, 37mm, Stahl 092-000841-00000 FE 2DR4R 1,0+1,2 Antriebsrollen, 37mm, Stahl 092-000842-00000 FE 2DR4R 1,2+1,6 Antriebsrollen, 37mm, Stahl 092-000843-00000 FE/AL 2GR4R...

  • Seite 104: Anhang A

    Anhang A JOB-List Anhang A 10.1 JOB-List 094-015723-00500 Wire Material Job-Nr. CO 100 / C1 SG2/3 G3/4 Si1 Ar80-90 / M2 Abbildung 10-1 099-005183-EW500 17.12.2010...

  • Seite 105: Anhang B

    Anhang B Übersicht EWM-Niederlassungen Anhang B 11.1 Übersicht EWM-Niederlassungen 099-005183-EW500 17.12.2010...
