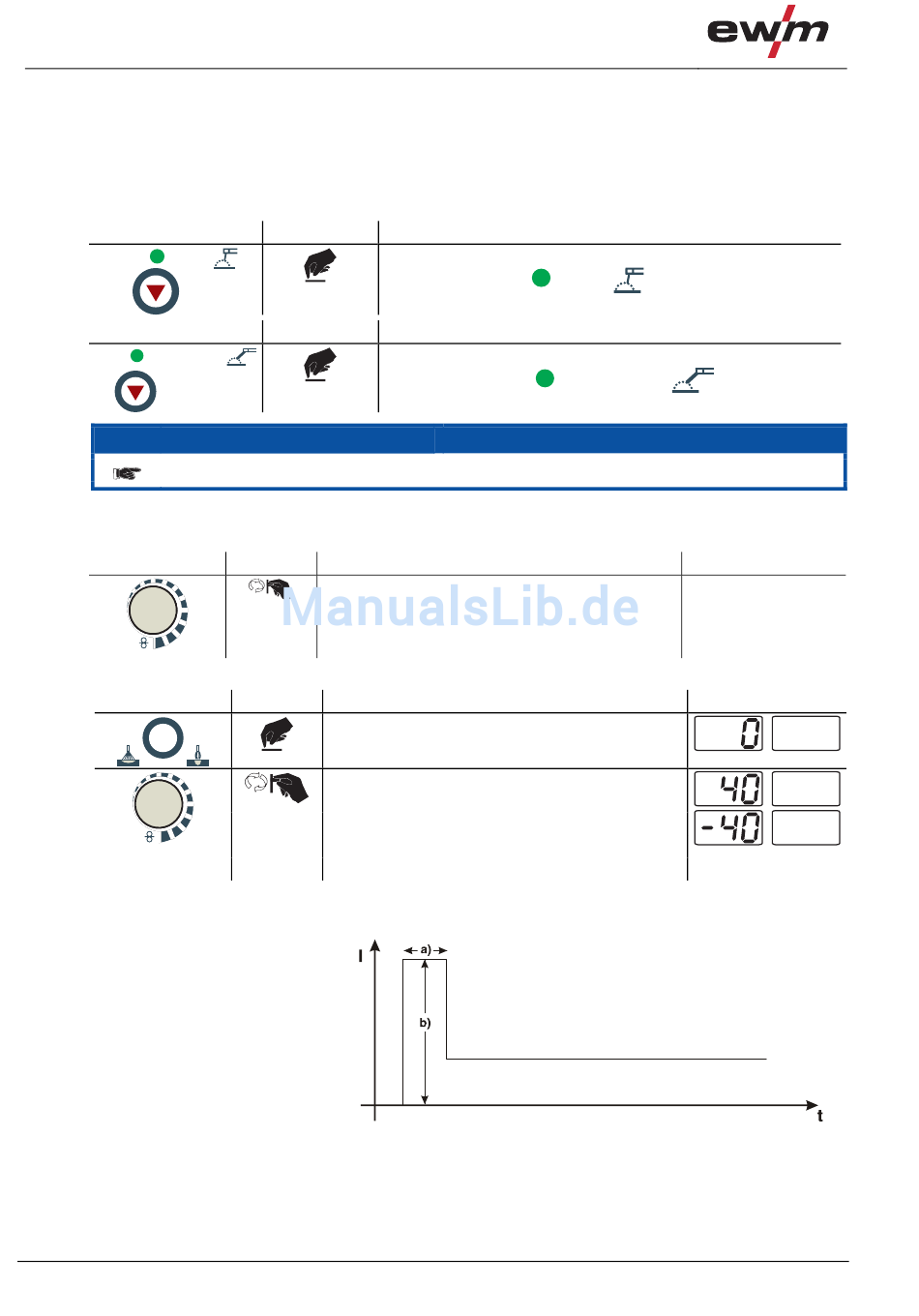

Aufbau und Funktion
E-Hand-Schweißen
•
Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Polaritätswahlstecker in Parkbuchse stecken und durch Rechtsdrehen verriegeln.
5.9.2
Schweißaufgabenanwahl
Bedienelement
MMA
E-HAND
Bedienelement
MMAG
FUGENHOBELN
Zum Fugenhobeln werden spezielle Elektrodenhalter und Kohleelektroden benötigt.
5.9.3
Schweißstromeinstellung
Der Schweißstrom wird grundsätzlich über den Drehknopf „Drahtgeschwindigkeit" eingestellt.
Bedienelement
m/min
5.9.4
Arcforce
Bedienelement
DYN
-
+
m/min
5.9.5
Hotstart
Die Hotstart-Einrichtung bewirkt, dass Stabelektroden durch einen erhöhten Startstrom besser zünden.
a) =
Hotstartzeit
b) =
Hotstartstrom
I =
Schweißstrom
t =
Zeit
44
Aktion
Ergebnis
Auswahl Schweißverfahren
Signalleuchte
Aktion
Ergebnis
Auswahl Schweißverfahren
Signalleuchte
Aktion
Ergebnis
Schweißstrom wird eingestellt.
Aktion
Ergebnis
Anwahl Schweißparameter Arcforcing
Zur Taste gehörende Signalleuchte leuchtet.
Einstellung Arcforcing für Elektrodentypen:
(Einstellbereich -40 bis 40)
Negative Werte
Werte um Null
Positive Werte
MMA
E-HAND
MMAG
FUGENHOBELN
HINWEIS
Rutil
Basisch
Cellulose
Abbildung 5-16
leuchtet.
leuchtet.
Anzeigen
Sollwerteinstellung
Anzeige
099-005214-EW500
19.05.2011
