Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
099-005214-EW500
19.05.2011

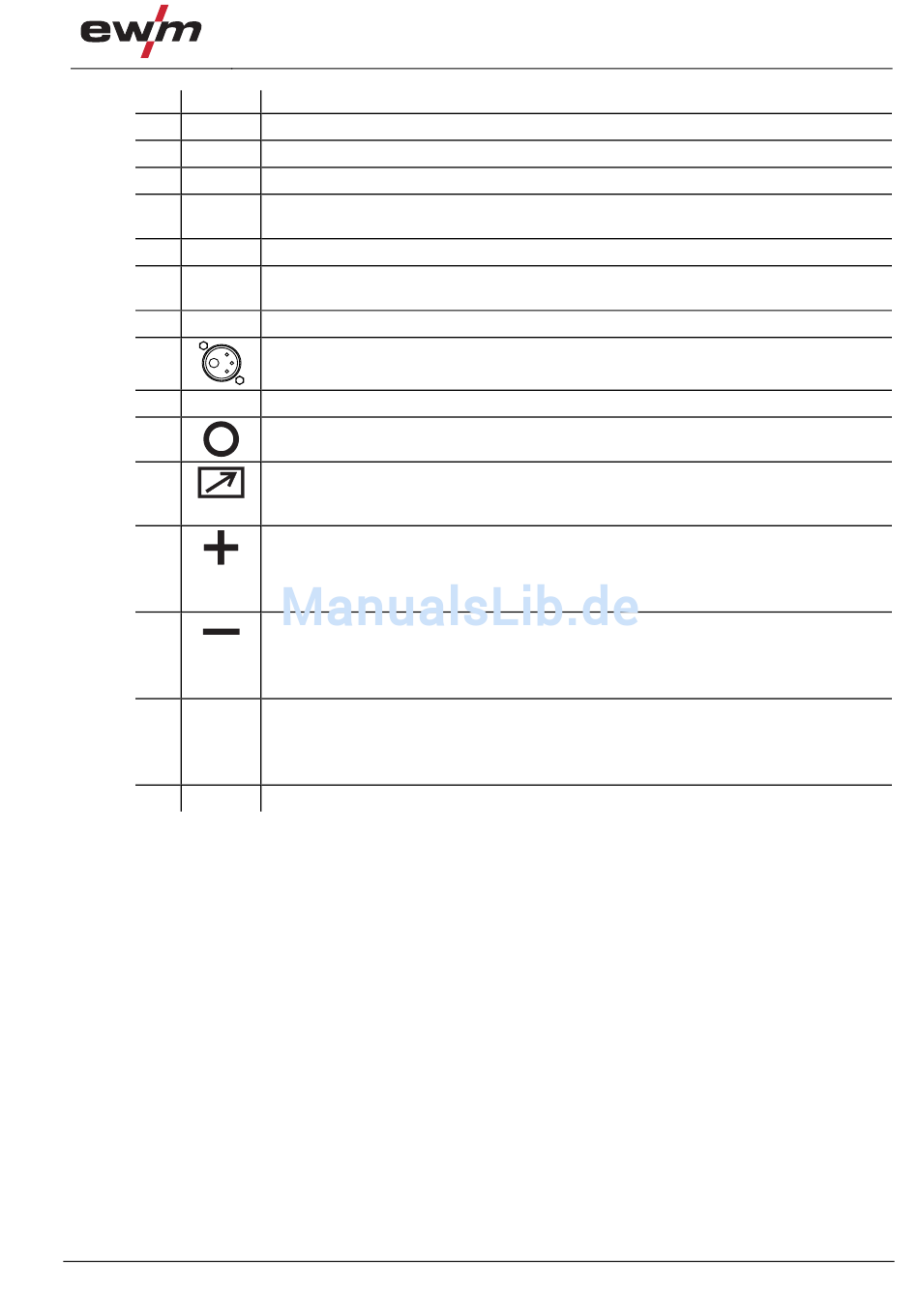

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Transportstange
Transportgriff
Abdeckung der Drahtfördereinheit und Bedienelemente
Sichtfenster Drahtspule
Kontrolle Drahtvorrat
Schiebeverschluss, Verriegelung der Schutzklappe
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Eintrittsöffnung Kühlluft
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Gerätefüße
Parkbuchse, Polaritätswahlstecker
Aufnahme Polaritätswahlstecker beim E-Hand-Schweißen oder Transport.
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Schweißen:
•
MIG/MAG-Fülldrahtschweißen:
•
E-Hand-Schweißen:
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Schweißen:
•
MIG/MAG-Fülldrahtschweißen:
•
E-Hand-Schweißen:
Schweißstromkabel, Polaritätswahl
Schweißstrom zum Zentralanschluss / Brenner, ermöglicht Polaritätswahl.
•
MIG/MAG: Anschlussbuchse Schweißstrom „+"
•
Selbstschützender Fülldraht
Schutzklappe (siehe Kapitel „Schutzklappe")
Schweißstromanschluss für Schweißbrenner
Werkstückanschluss
Werkstückanschluss
Werkstückanschluss
Schweißstromanschluss für Schweißbrenner
Elektrodenhalteranschluss
Taurus 335 Basic S
17
