FAHRBETRIEB (Zubehör)
Kantenschneiden

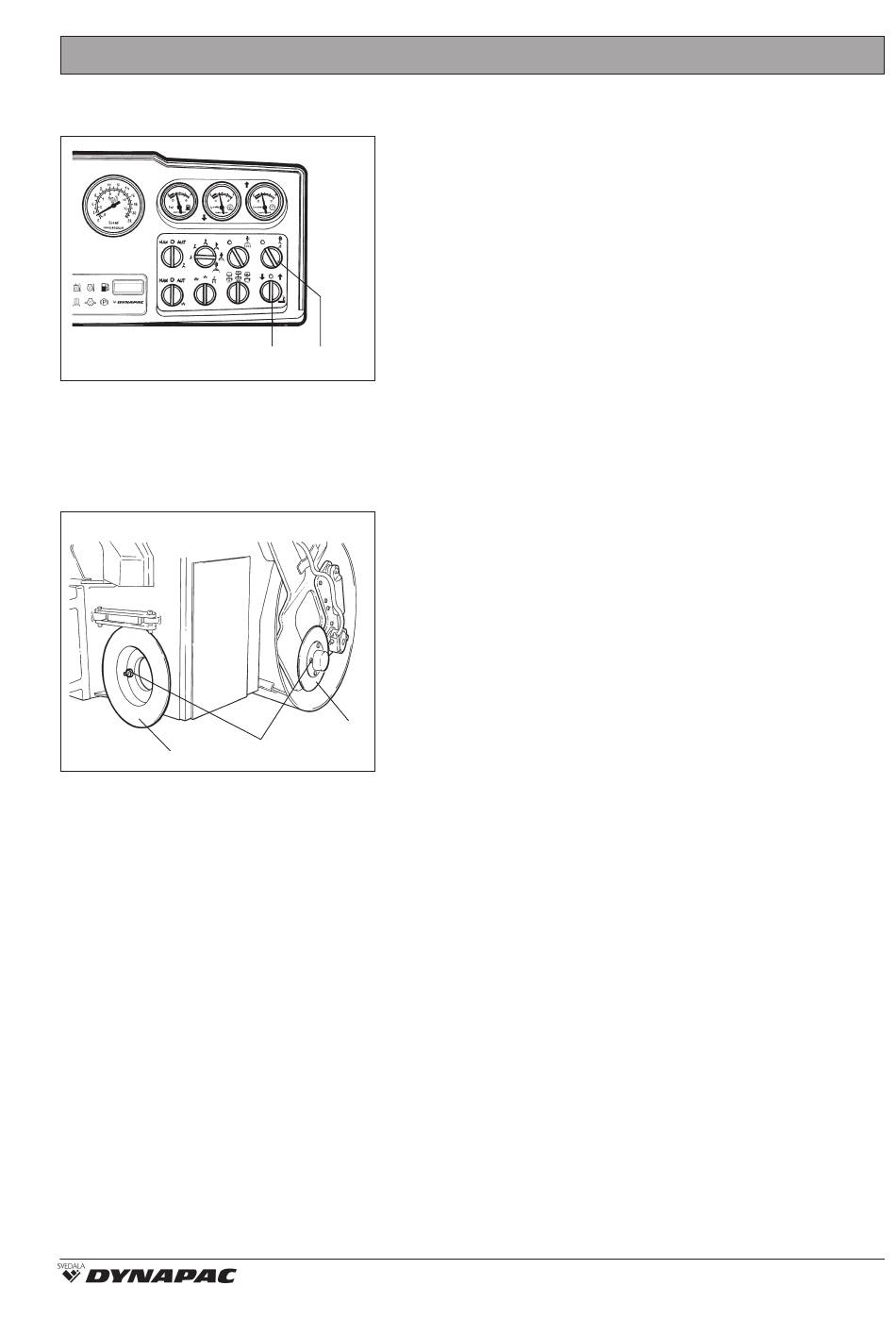

Abb. 25 Umschalter
19. Berieselung, Kantenschneider/
-rolle
20. Kantenschneider/-rolle Auf/Ab
1
Abb. 26 Werkzeugwechsel
1. Kantenrolle
2. Kantenschneider
3. Schraubenverbindung
Wenn der Dieselmotor läuft und man den Umschalter
(20) gegen den Uhrzeigersinn dreht, wird der Kanten-
schneider mit Hilfe eines Hydraulikzylinders zur
Asphaltoberfläche abgesenkt. Zur Rückstellung des
Werkzeugs in die ursprüngliche Lage, wird der Um-
schalter gegen den Uhrzeigersinn gedreht.
Ein Überströmventil verhindert die Überbelastung des
Hydrauliksystems.
Um zu verhindern, dass der Asphalt am Kanten-
20
19
schneider bzw. an der Kantenrolle anklebt, muss der
Fahrer die separate Berieselungsanlage einschalten.
Die Berieselungsanlage wird mit dem Schalter (19) ein-
bzw. ausgeschaltet. Das dafür vorgesehene Wasser
wird in den vorderen Wassertank gefüllt und für die
vordere Bandage verwendet.
Der Fahrer kann zwischen zwei Werkzeugen wählen,
dem Kantenschneider oder der Kantenrolle. In der
Abbildung ist der Kantenschneider (2) in Transport-
stellung montiert. Die Kantenrolle (1) kann mit dem
Kantenschneider leicht den Platz tauschen, indem die
Schraubenverbindung (3) gelöst wird.
2
3
