INSTRUMENTE UND BEDIENELEMENTE
11
12
10
9
8
7
32
33
34
31
30
29

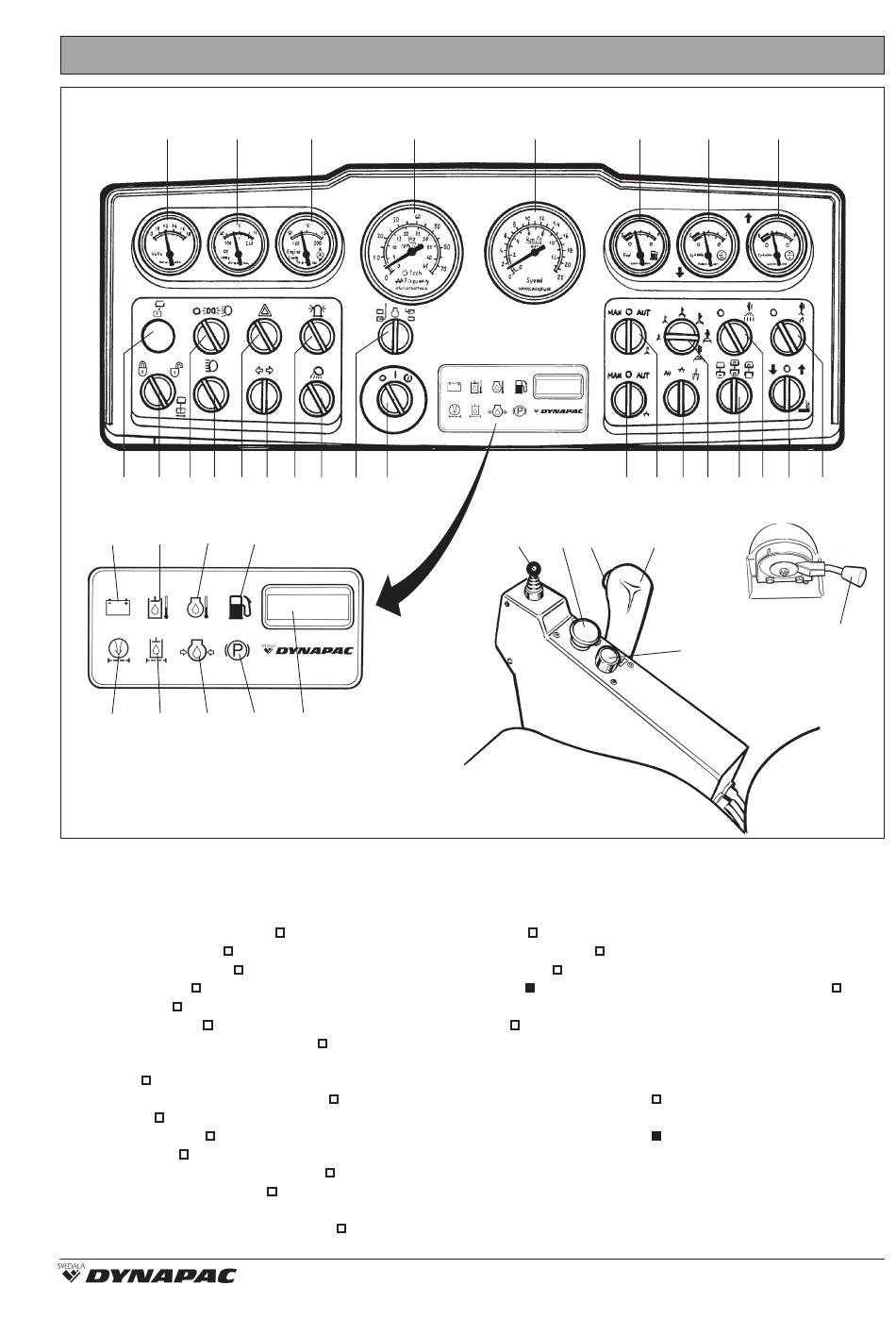

Abb. 8 Instrumente und Armaturenbrett
1.
Startschalter
2. Drehzahl-/Frequenzwähler
3. Arbeitsbeleuchtung
4. Rundumwarnleuchte
5. Blinkerschalter
6. Warnblinker
7. Fernlichtschalter
8. Parkleuchte/Abblendlichtschalter
9. Umsteller Drehschemellenkung,
Ein/Aus
10. Kontrollleuchte, Bandagenposition
11. Voltmeter
12. Hydrauliköltemp.
13. Motoröltemp.
14. Motordrehzahl/Vibrationsfrequenz
15. Geschwindigkeitsanzeige
16. Kraftstoffanzeige
17. Niveauanzeige, hinterer Wassertank
13
14
6 5 4
3
2
1
35
28
27
18. Niveauanzeige,
vorderer Wassertank
19. Berieselung, Kantenschneider
20. Kantenschneider Auf/Ab
21. Berieselung, Reifen
22. Vibration vordere/hintere Bandage
23. Berieselungstimer
24. Amplitudenwähler Hoch/Niedrig
25. Manuell/Automatik Berieselung
26. Manuell/Automatik Vibration
27. Betriebsstundenzähler
28. Bremswarnleuchte
29. Warnleuchte, Motoröldruck
30. Warnleuchte, Hydraulikölfilter
31. Warnleuchte, Luftfilter
32. Warnleuchte, Batterieladung
33. Warnleuchte, Hydrauliköltemperatur
34. Warnleuchte, Motoröltemperatur
CC 222/222C - CC 232/232C - CC 322 O222DE5
15
16
26 25 24 23 22 21 20 19
37
38 41
40
35. Warnleuchte,
36. Regler, Motordrehzahl
37. Joystick,
38. Not-/Feststellbremsknopf
39. Signalhorn
40. Vor-/Rückwärtsfahrhebel
41. Vibration Ein/Aus
= Zubehör
= Standard bei der Kombiwalze
17
18
36
39
Kraftstofffüllstand
Drehschemellenkung
9
