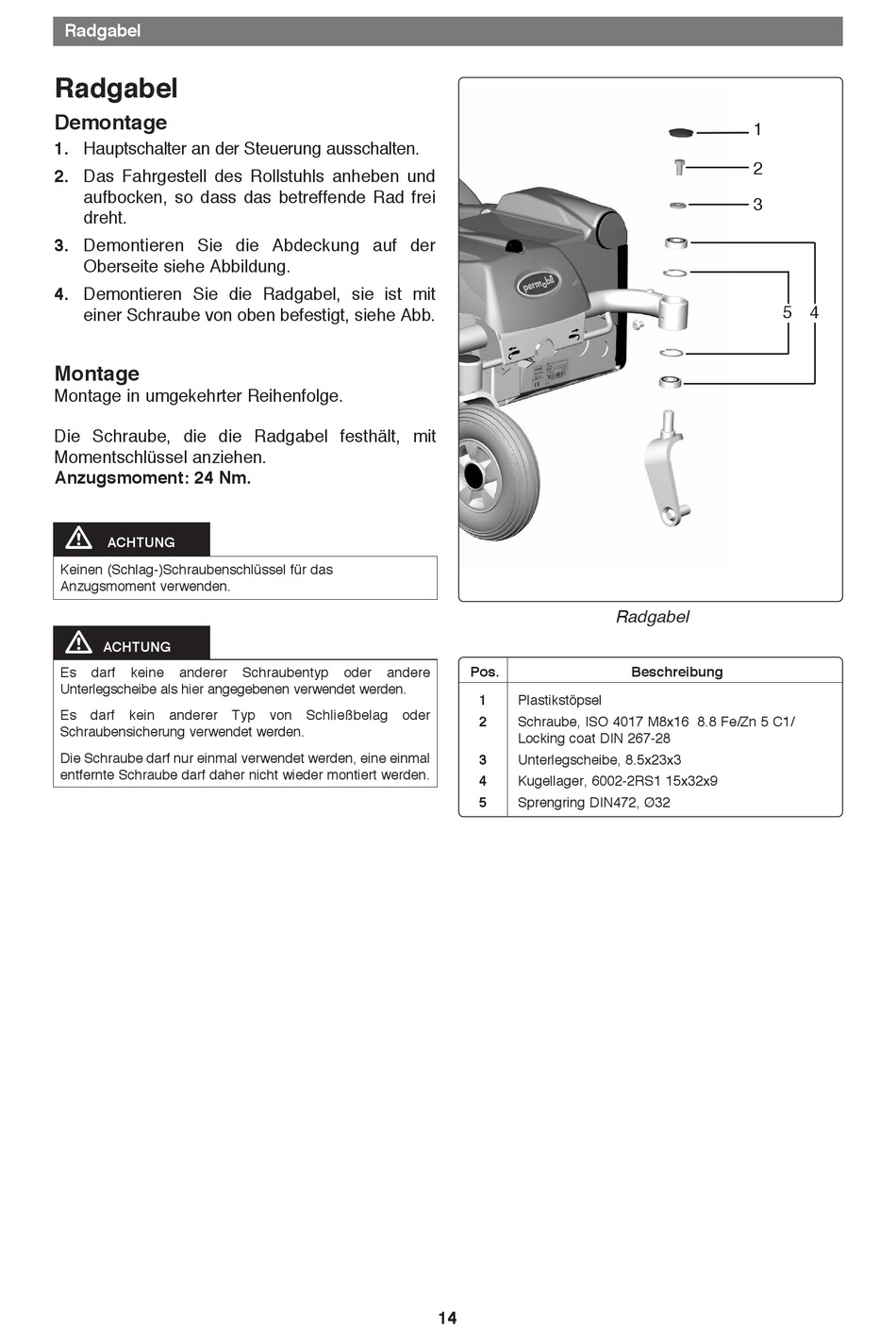

Radgabel

Radgabel
Demontage
1. Hauptschalter an der Steuerung ausschalten.
2. Das Fahrgestell des Rollstuhls anheben und
aufbocken, so dass das betreffende Rad frei
dreht.
3. Demontieren Sie die Abdeckung auf der
Oberseite siehe Abbildung.
4. Demontieren Sie die Radgabel, sie ist mit
einer Schraube von oben befestigt, siehe Abb.
Montage
Montage in umgekehrter Reihenfolge.
Die Schraube, die die Radgabel festhält, mit
Momentschlüssel anziehen.
Anzugsmoment: 24 Nm.
m
ACHTUNG
Keinen (Schlag-)Schraubenschlüssel für das
Anzugsmoment verwenden.
m
ACHTUNG
Es darf keine anderer
Unterlegscheibe als hier angegebenen verwendet werden.
Es darf kein anderer Typ von Schließbelag oder
Schraubensicherung verwendet werden.
Die Schraube darf nur einmal verwendet werden, eine einmal
entfernte Schraube darf daher nicht wieder montiert werden.
Schraubentyp oder andere
Pos.
1 Plastikstöpsel
2
Schraube, ISO 4017 M8x16 8.8 Fe/Zn 5 C1/
Locking coat DIN 267-28
3
Unterlegscheibe, 8.5x23x3
4 Kugellager, 6002-2RS1 15x32x9
5
Sprengring DIN472, Ø32
14
1
2
3
5 4
Radgabel
Beschreibung
