Radgabel

Radgabel
Demontage
1. Hauptschalter an der Steuerung ausschalten.
2. Das Fahrgestell des Rollstuhls anheben und
aufbocken, so dass das betreffende Rad frei
dreht.
3. Demontieren Sie die Abdeckung auf der
Oberseite des lösen, siehe Abbildung.
4. Demontieren Sie die Radgabel, sie ist mit einer
Schraube von oben befestigt, siehe Abb.
Montage
Montage in umgekehrter Reihenfolge.
O-Ring auf der Reibplatte montieren, siehe Abb.
ACHTUNG
O-Ring mit Schmierfedt Reibbremse,
Item: 1820405.
ACHTUNG
Es darf kein anderes als das angegebene Schmiermittel
verwendet werden..
Die Schraube, die die Radgabel festhält, mit
Momentschlüssel lösen.
Anzugsmoment: 33 Nm.
ACHTUNG
Keinen (Schlag-)Schraubenschlüssel für das
Anzugsmoment verwenden.
ACHTUNG
Es darf keine anderer
Unterlegscheibe als hier angegebenen verwendet werden.
Es darf kein anderer Typ von Schließbelag oder
Schraubensicherung verwendet werden.
Die Schraube darf nur einmal verwendet werden, eine einmal
entfernte Schraube darf daher nicht wieder montiert werden.
Schraubentyp oder andere

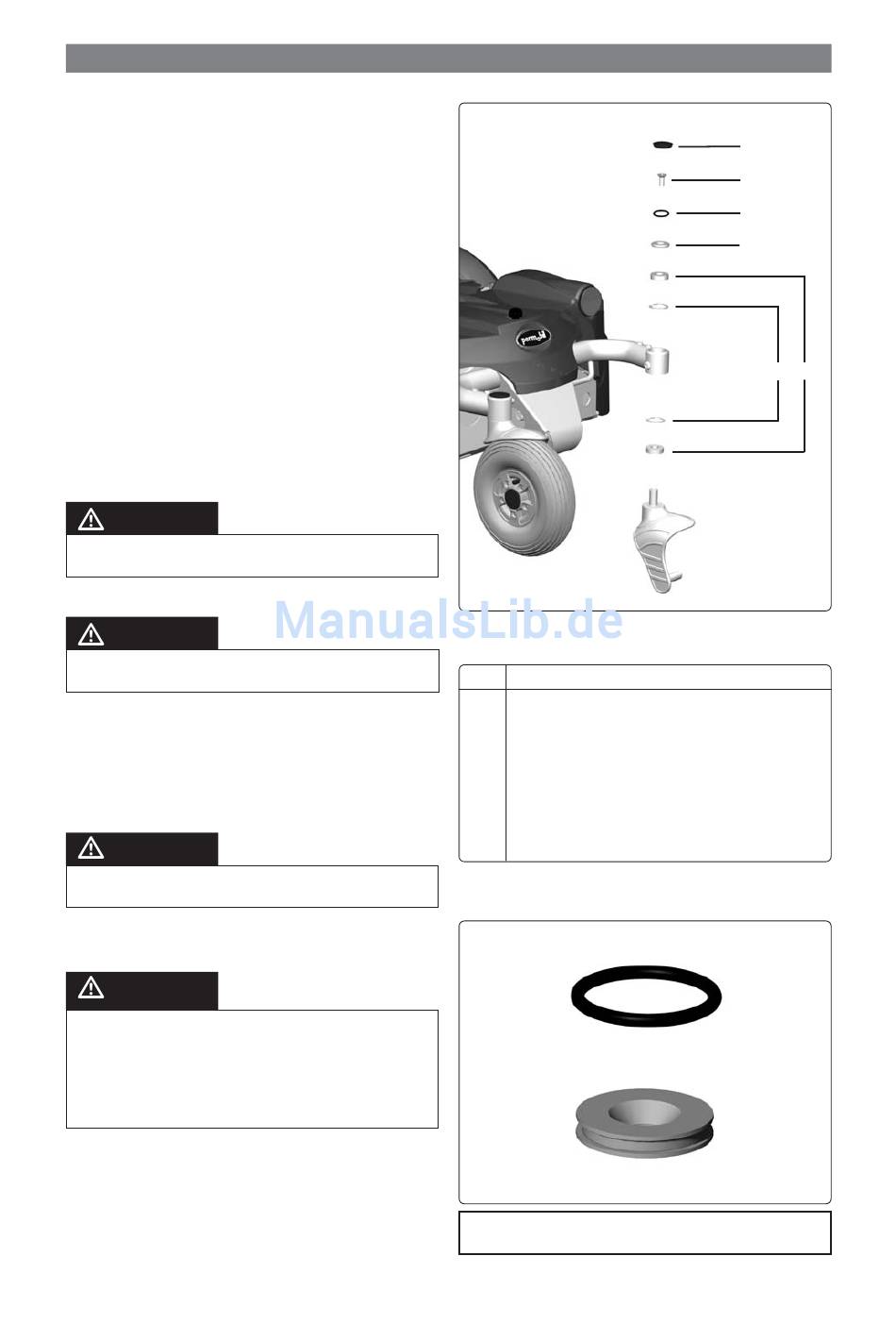

Radgabel mit Reibbremse.
Pos.
1 Abdeckung
2 Skraube, ISO 4017 M8x16 8.8 Fe/Zn 5 C1/
Locking coat DIN 267-28
3 O-Ring Ø24.2x3 EPDM
4 Reibplatte
5 Kugellager, 6002-2RS1 (15x32x9)
6 Spurring, DIN 472 Ø32
Schmierfett Reibbremse, Momentum, PRO AA 2/0,025
O-Ring auf der Reibplatte montieren.
16
1
2
3
4
6 5
Beschreibung
