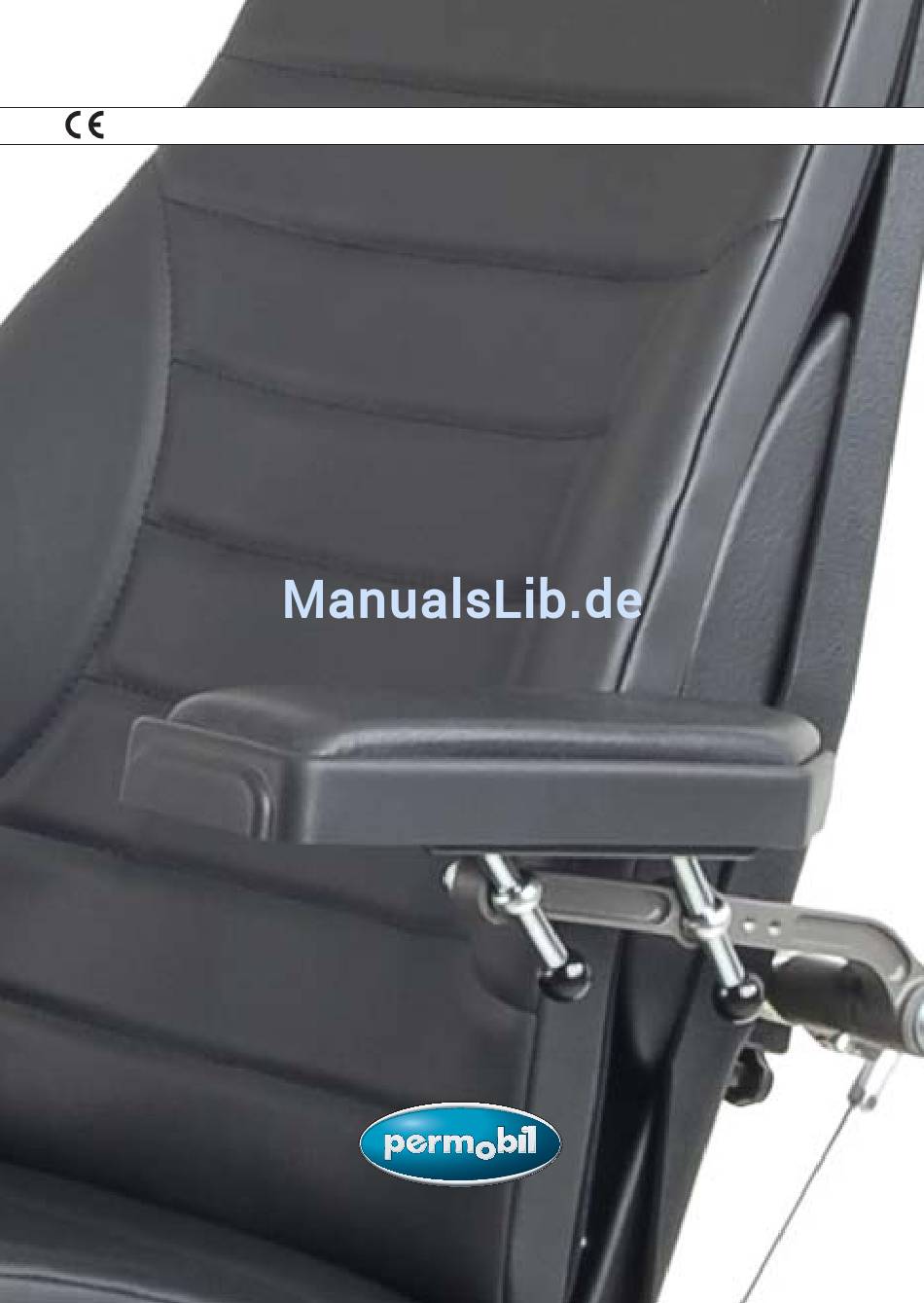

- Seite 1 BEDIENUNGSANLEITUNG Corpus/ X850 Sitzsystem für elektrischen Rollstuhl...
-
Seite 3: So Finden Sie Permobil
So finden Sie Permobil Permobil BV ist über ein Netz an Importeuren und lokalen Händlern für den Kundendienst/Verkauf in großen Teilen Europas zuständig. Somit sind wir Ihr Ansprechpartner, wenn Sie Fragen zum Kundendienst/Verkauf in der Nähe Ihres Wohnortes haben. Permobil Europe BV... - Seite 4 Corpus/ X850 Sitzsystem für elektrischen Rollstuhl Hergestellt und herausgegeben von Permobil AB, Schweden Ausgabe Nr.: 1 - 2009-06 Art.-nr.: 205244-DE-0...
-
Seite 5: Inhaltsverzeichnis
Bedienungsanleitung Corpus Inhalt Wichtige Hinweise zur Bedienungsanleitung ..........6 Technische Unterstützung..................7 Zubehör u. Ersatzteile..................7 Entsorgung des Sitzes ..................7 Garantie ......................7 Sicherheitsvorschriften................8-15 Konstruktion und Funktion ................16 Allgemeines ....................16 Sitzhöhenverstellung ..................18 Sitzneigung ....................18 Elektrische Rückenlehne ................19 Elektrische Beinstützen ................19 Schaltkasten....................20 Manuelle Sitzfunktionen - Rückenlehnenneigung ........22 Einstellungen....................23 Armlehnen ....................23 Hohlkreuzstütze ....................24... -
Seite 6: Wichtige Hinweise Zur Bedienungsanleitung
Wartung benötigen. Informationen über unsere Produkte finden Sie auch auf unserer Homepage im Internet. Sie finden uns unter www.permobil.de. Der Aufkleber “Spezialanfertigung” weist ggf. darauf hin, dass Ihr Rollstuhl spe- ziell an Ihre Bedürfnisse und Wünsche angepasst wurde. Daraus folgt, dass Ausführung und Funktionen möglicherweise von den Beschreibungen in dieser... -
Seite 7: Technische Unterstützung
Center. Auch Schrauben und Bolzen sind über den authorisiertem Fachhandel zu beziehen. Entsorgung Wiedereinsatz Sollten Sie Ihr Permobil Produkt nicht mehr nutzen, so wenden Sie sich bitte an Ihren autorisierten Fachhändler oder Ihre Krankenversicherung. Permobil Produkte sind im vollen Rahmen zum Wiedereinsatz geeignet. -
Seite 8: Sicherheitsvorschriften - Allgemeines
Es besteht die Gefahr von Verletzungen und Schäden am Rollstuhl, sowie an der Umgebung. ACHTUNG Missachtet der Benutzer oder eine andere Person die in dieser Bedie- nungsanleitung genannten Empfehlungen, Warnhinweise und Anleitun- gen, so haftet Permobil nicht für dadurch verursachte Personen- oder Sachschäden. - Seite 9 • Transport- oder sonstige Schäden am Sitz und am Zubehör. Falls Sie fest- stellen sollten, dass etwas beschädigt ist oder sonst wie fehlerhaft aussieht, setzen Sie sich umgehend mit Ihrer Hilfsmittelstelle oder Permobil in Verbindung, bevor Sie mit der Kontrolle fortfahren.
-
Seite 10: Sicherheitsvorschriften
Bedienungsanleitung Corpus Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Quetschgefahr Beachten Sie, dass der Sitz schwer ist und viele bewegliche Teile enthält, wes- halb immer die Gefahr von Quetschverletzungen besteht. Verwenden Sie die elektrischen Sitzfunktionen mit großer Vorsicht. Dies gilt vor allem, wenn Sie vor bzw. unter einen Tisch oder andere feste und bewegliche Elemente fahren. - Seite 11 Sicherheitsvorschriften WARNUNG Sitzgurt Der Sitzgurt von Permobil ist ausschließlich dafür bestimmt, den Benutzer im Sitz festzuhalten. Er dient nicht als Schutzvorrichtung bei eventuellen Kollisionen/Unfällen. Kontrollieren Sie auch regelmäßig den Zustand des Gurtes und vergewissern Sie sich, dass keine Schäden oder Verschleißstellen entstanden sind.
- Seite 12 Überschreiten dieses Gewichts kann die Manövrierfähigkeit und Stabilität des Rollstuhls beeinträchtigt werden. Verwendung in verschiedenen Klimazonen Die Sitze von Permobil sind so konstruiert, dass sie unempfindlich gegen die meisten Witterungseinflüsse sind. Allerdings sollten Sie den Sitz z.B. keiner starken Kälte, dauernder Feuchtigkeit, kräftigem Regen/Schneefall oder ähnli- chen Situationen aussetzen.
- Seite 13 Bei einem Unfall oder einer plötzlichen Bremsung, kann der Benutzer aus dem Rollstuhl geschleudert und schwer verletzt werden. Der Gurt von Permobil ist ausschließlich dafür bestimmt, den Benutzer im Sitz festzuhalten und bietet keinen Schutz bei Unfällen.
- Seite 14 Stromversorgung zu unterbrechen. Nähere Angaben hierzu finden Sie in der Bedienungsanleitung zu Ihrem Rollstuhl (Fahrgestell-Handbuch). Verwenden Sie ausschließlich Ersatzteile und Zubehörteile, die von Permobil genehmigt sind oder empfohlen werden. Alle anderen verwendeten Teile kön- nen zu Veränderungen führen, die die Funktionen und die Sicherheit des Sitzes beeinträchtigen.
- Seite 15 Sie den Rollstuhl aus und verständigen Sie Ihre Hilfsmittelstelle oder Permobil, um nähere Informationen zu erhalten. Es ist von größter Wichtigkeit, dass Permobil von Schäden am Sitz und des- sen Zubehör, die durch Transport, Fahrbetrieb oder sonstige Einwirkungen ent- standen sind, sofort informiert wird.
-
Seite 16: Konstruktion Und Funktion
Bedienungsanleitung Corpus Konstruktion und Funktion Konstruktion und Funktion Allgemeines Corpus ist ein ergonomisch geformter Sitz, der problemlos auf die Bedürfnisse des Benutzers eingestellt werden kann. Der Sitz ist nach dem Baukastenprinzip aufgebaut, wobei der Sitzrahmen das Grundgerüst darstellt, das anschließend durch eine Auswahl an Sitzen, Rückenlehnen, Armlehnen und weiterem Zubehör wie Oberschenkelstützen, Rumpfstützen, Bruststützen, Nackenstützen etc. -
Seite 17: Sitzhöhenverstellung
Bedienungsanleitung Corpus Konstruktion und Funktion Konstruktion und Funktion Elektrische Sitzfunktionen (können je nach Ausrüstung des Rollstuhls unterschiedlich sein) Die elektrischen Sitzfunktionen werden durch das elektrische Stellgerät betätigt, das stufenlos über die Rollstuhlsteuerung oder über einen sogenannten Schalt- kasten bedient wird, der in der Regel direkt neben der Steuerung angebracht ist. Funktionen •... -
Seite 18: Sitzneigung
Bedienungsanleitung Corpus Konstruktion und Funktion Konstruktion und Funktion Elektrische Sitzhöhenverstellung Mit einer elektrisch betätigten Sitz- höhenverstellung ist es möglich, den Sitz stufenlos anzuheben bzw. abzu- senken, um die Sitzhöhe an Tische, Bänke etc. anzupassen. Wenn sich die Sitzhöhenverstellung über ihrer niedrigsten Position befin- det, ist die Höchstgeschwindigkeit des Rollstuhls herabgesetzt. -
Seite 19: Elektrische Rückenlehne
Bedienungsanleitung Corpus Konstruktion und Funktion Konstruktion und Funktion Elektrische Rückenlehne Mit der elektrisch verstellbaren Rückenlehnenneigung ist es mög- lich, den Winkel der Rückenlehne stufenlos einzustellen. Elektrische Rückenlehne. WARNUNG Es besteht immer Quetschgefahr, wenn die elektrischen Funktionen des Sitzes in Bewegung sind. -
Seite 20: Schaltkasten
Bedienungsanleitung Corpus Konstruktion und Funktion Konstruktion und Funktion Die elektrischen Funktionen des Sitzes können vom Schaltkasten des Sitzes oder vom Joystick des Rollstuhls aus gesteuert werden. Für nähere Informatio- nen, siehe Bedienungsanleitung für das Fahrgestell. Schaltkasten Der Schaltkasten des Rollstuhls ist an der rechten oder linken Armlehne hinter dem Steuerpult befestigt. - Seite 21 Bedienungsanleitung Corpus Konstruktion und Funktion Konstruktion und Funktion Sitzhöhenverstellung Der Sitz fährt hinauf, wenn der obere Bereich der Taste gedrückt wird und fährt hinunter, wenn der untere Bereich gedrückt wird. Rückenlehnenneigung Die Rückenlehne wird nach hinten gekippt, wenn der untere Bereich der Taste gedrückt wird, und wieder zurückgekippt, wenn der obere Bereich gedrückt wird.
-
Seite 22: Manuelle Sitzfunktionen - Rückenlehnenneigung
Bedienungsanleitung Corpus Konstruktion und Funktion Konstruktion und Funktion Manuelle Sitzfunktionen - Rückenlehnenneigung Die Neigung der Rückenlehne wird über ein verstellbares Feststellrohr mit Schnellverschluss eingestellt, das sich in mehreren festen Positionen einrasten lässt. Aus aufrechter Position lässt sich die Rückenlehne maximal um 45° nach hinten neigen. -
Seite 23: Einstellungen
Bedienungsanleitung Corpus Einstellungen Einstellungen Armlehnen Beide Armlehnen können in der Höhe und im Winkel verstellt werden, um einen optimalen Sitzkomfort zu erzielen. 1. Die beiden Feststellmuttern an der Innenseite der Armlehnenhalterung lösen. 2. Höhe und Winkel in gewünschte Position bringen und Muttern wieder fest- ziehen. -
Seite 24: Hohlkreuzstütze
Bedienungsanleitung Corpus Einstellungen Einstellungen Hohlkreuzstütze Die Hohlkreuzstütze besteht aus drei Hohlkreuzkissen mit Klettverschluss, die sich in Abhängigkeit von der Dicke der gewünschten Hohlkreuzstütze einzeln abnehmen lassen. 1. Rückenlehnenpolsterung abnehmen. 2. Hohlkreuzstütze wie gewünscht einstellen. 3. Rückenlehnenpolsterung wieder anbringen. Hohlkreuzstütze. Höheneinstellung. -
Seite 25: Rumpfstütze
Bedienungsanleitung Corpus Einstellungen Einstellungen Rumpfstütze Einstellung der Höhe 1. Rückenlehnenpolsterung abnehmen. 2. Griffe, die die Rumpfstütze hinten an der Rückenlehne fixieren, lösen. 3. Rumpfstütze auf die gewünschte Höhe einstellen. 4. Griffe wieder festziehen. Feststellgriff Rumpfstütze. 5. Rückenlehnenpolsterung wieder an- bringen. Höheneinstellung. -
Seite 26: Nackenstütze
Bedienungsanleitung Corpus Einstellungen Einstellungen Nackenstütze (Zubehör) Einstellung der Höhe 1. Griff (1) auf der Rückseite der Rüc- kenlehne lösen, siehe Abbildung. 2. Nackenstütze auf gewünschte Höhe einstellen. 3. Griff (1) wieder festziehen. Einstellungen an der Einstellung nach vorne/hinten Nackenstütze. 1. Griff (2) auf der Rückseite der Rückenlehne lösen, siehe... - Seite 27 Bedienungsanleitung Corpus Einstellungen Einstellungen Nackenstütze (Zubehör) Diese Nackenstütze hat vielfältige Einstellungsmöglichkeiten, Benutzer den bestmöglichen Komfort zu bieten. Die Nackenstütze kann unter Beibehaltung der eingestellten Position demontiert/montiert werden. Demontage 1. Griff (3) auf der Rückseite der Nackenstütze mit vielfältigen Rückenlehne lösen, siehe Einstellungsmöglichkeiten.
-
Seite 28: Steuerpult
Bedienungsanleitung Corpus Einstellungen Einstellungen Steuerpult - drehbarer Steuerpulthalter Die Position der Steuerung kann in Längsrichtung eingestellt werden, um eine optimale Fahrposition zu erzielen. Die Steuerung kann auch zur Seite geschwenkt werden, um das Ein- und Aussteigen zu erleichtern. Längseinstellung 1. Schraube am Steuerpulthalter lösen und Steuerung in gewünschte Position bringen. -
Seite 29: Sitzgurt
2. Nach dem Anbau kontrollieren, dass die Gurtschnalle wie vorgesehen in den Schnappverschluss einrastet. WARNUNG Der Gurt von Permobil ist ausschließlich dafür bestimmt, den Benutzer festzuhalten und dient nicht als Schutzeinrichtung bei Kollisionen bzw. Unfällen. Überprüfen Sie regelmäßig den Zustand des Gurts. Er darf keine Beschädigungen oder Abnutzungsstellen aufweisen. -
Seite 30: Transport
Bedienungsanleitung Corpus Transport Transport Um den Transport des Rollstuhls/Sitzes zu erleichtern, kann die Rückenlehne mit einigen einfachen Handgriffen abgenommen werden. Corpus-Sitz, Standard 1. Rückenlehnenpolsterung abnehmen. 2. Verriegelungsstift und Feststellgriffe auf der Rückseite der Rückenlehne lösen. 3. Oberteil der Rückenlehne etwas nach vorne schieben, sodass er aus dem Verriegelungsstift ausrastet. - Seite 31 Bedienungsanleitung Corpus Transport Transport Corpus-Sitz mit gleitbarer Rückenlehne 1. Rückenlehnenpolsterung abnehmen. 2. Oberen Verriegelungsstift und Feststellgriffe auf der Rückseite der Rückenlehne lösen. 3. Oberteil der Rückenlehne etwas nach vorne schieben, sodass er aus dem oberen Verriegelungsstift ausrastet. 4. Rückenlehne aus den beiden unteren Verriegelungsstiften ausklinken. 5.
-
Seite 32: Pflege Und Wartung
Durch regelmäßige Pflege und Wartung werden unnötige Abnutzung und Schäden an Ihrem Sitz unterbunden. Nachstehend sind einige allgemeine Ratschläge angeführt. Permobil empfiehlt, diese zu befolgen. Bei kräftiger Verschmutzung des Überzugs oder Schäden an der Oberfläche, setzen Sie sich mit Permobil in Verbindung, um nähere Auskünfte zu erhalten. -
Seite 33: Zubehör
Bedienungsanleitung Corpus Zubehör Zubehör Für die Permobil-Sitze werden kontinuierlich Zubehörteile entwickelt. Fragen Sie Ihren örtlichen Permobil-Fachhändler, welches Zubehör im Einzelnen für Ihren Sitz erhältlich ist. -
Seite 34: Technische Daten
Bedienungsanleitung Corpus Technische Daten Technische Daten Die nachstehenden Maß- und Gewichtsangaben beziehen sich auf einen Corpus-Sitz in Standardausführung, montiert an einem Permobil X850. Allgemeines Modellbezeichnung....X850 Corpus Maß- und Gewichtsangaben Länge ........1260-1460 mm Breite ........720 mm Höhe ..........1164 mm Gewicht inkl. Batterien ....ca. 190 kg Höchstgewicht Benutzer... - Seite 36 Corpus Art.-nr.: 205244-DE-0...
