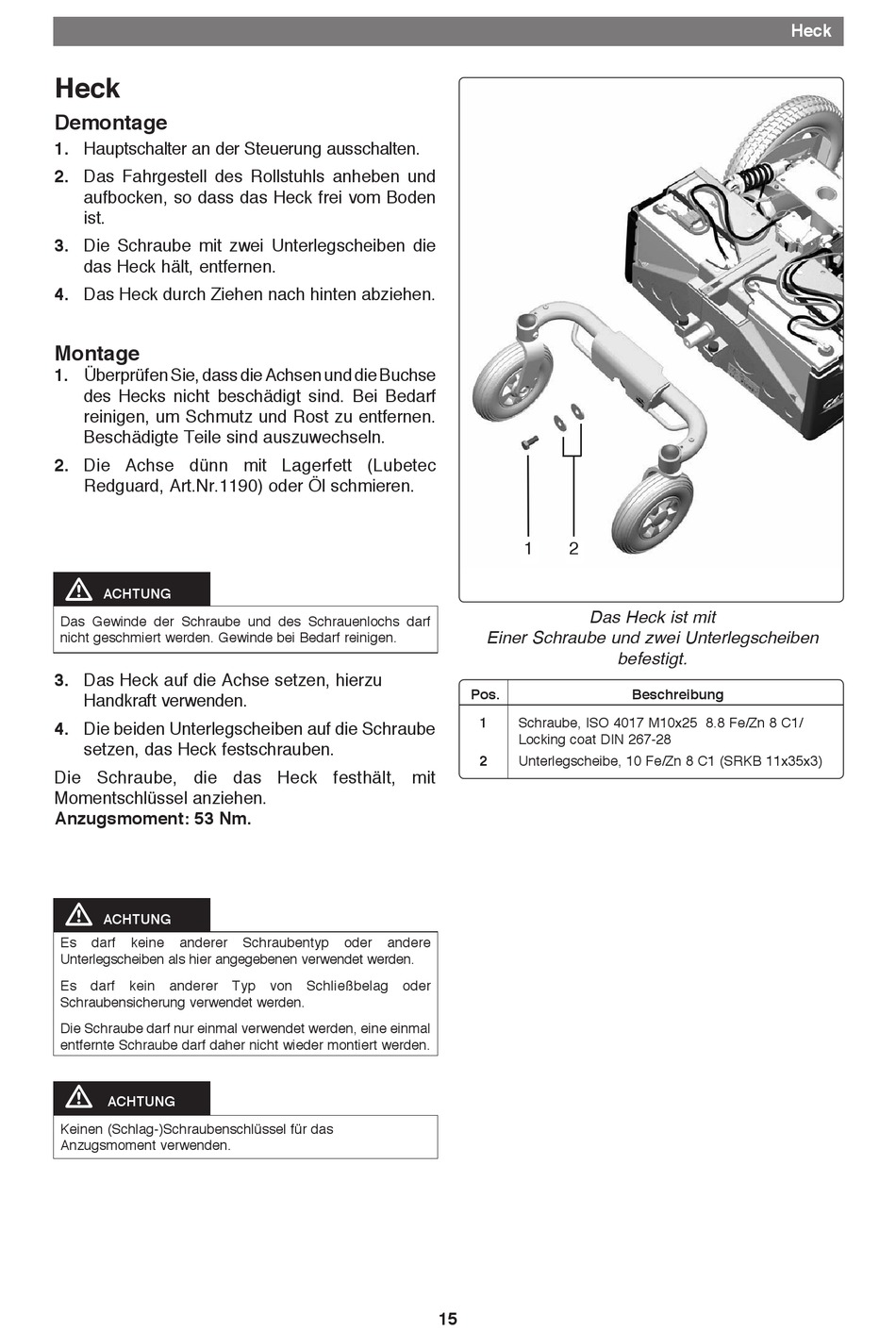

Heck - Permobil C400 Servicehandbuch

Heck

Demontage
1. Hauptschalter an der Steuerung ausschalten.
2. Das Fahrgestell des Rollstuhls anheben und
aufbocken, so dass das Heck frei vom Boden
ist.
3. Die Schraube mit zwei Unterlegscheiben die
das Heck hält, entfernen.
4. Das Heck durch Ziehen nach hinten abziehen.
Montage
1. Überprüfen Sie, dass die Achsen und die Buchse
des Hecks nicht beschädigt sind. Bei Bedarf
reinigen, um Schmutz und Rost zu entfernen.
Beschädigte Teile sind auszuwechseln.
2. Die Achse dünn mit Lagerfett (Lubetec
Redguard, Art.Nr.1190) oder Öl schmieren.
m
ACHTUNG
Das Gewinde der Schraube und des Schrauenlochs darf
nicht geschmiert werden. Gewinde bei Bedarf reinigen.
3. Das Heck auf die Achse setzen, hierzu
Handkraft verwenden.
4. Die beiden Unterlegscheiben auf die Schraube
setzen, das Heck fest schrauben.
Die Schraube, die das Heck festhält, mit
Momentschlüssel anziehen.
Anzugsmoment: 53 Nm.
m
ACHTUNG
Es darf keine anderer
Unterlegscheiben als hier angegebenen verwendet werden.
Es darf kein anderer Typ von Schließbelag oder
Schraubensicherung verwendet werden.
Die Schraube darf nur einmal verwendet werden, eine einmal
entfernte Schraube darf daher nicht wieder montiert werden.
m
ACHTUNG
Keinen (Schlag-)Schraubenschlüssel für das
Anzugsmoment verwenden.
Schraubentyp oder andere
1 2
Das Heck ist mit
Einer Schraube und zwei Unterlegscheiben
Pos.
1 Schraube, ISO 4017 M10x25 8.8 Fe/Zn 8 C1/
Locking coat DIN 267-28
2 Unterlegscheibe, 10 Fe/Zn 8 C1 (SRKB 11x35x3)
15
befestigt.
Beschreibung
Heck
