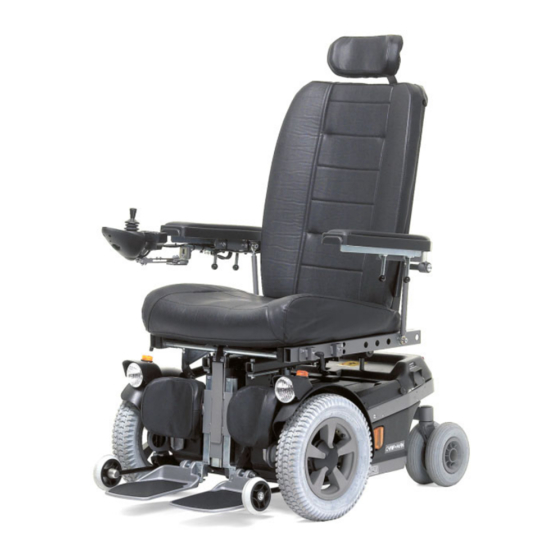

Inhaltszusammenfassung für Permobil Chairman HD
- Seite 1 WARTUNGSHANDBUCH Chairman HD...
-
Seite 3: So Finden Sie Permobil
So finden Sie Permobil Permobil BV ist über ein Netz von Importeuren und lokalen Händlern für den Kundendienst/Verkauf in großen Teilen Europas zuständig. Somit sind wir Ihr Ansprechpartner, wenn Sie Fragen zum Kundendienst/Verkauf in der Nähe Ihres Wohnortes haben. Permobil BV... -
Seite 4: Inhaltsverzeichnis
Inhalt Inhalt Einleitung......................5 Technischer Kundendienst................5 Garantien ..................... 5 Wartung ....................... 5 Hinweisschilder....................6 Chassis ......................6 Ausgangsstufe Pilot+................... 6 Steuerung ....................6 Manuelle Betätigung der Sitzhöhenverstellung ......... 7 Abdeckungen ....................8 Batterien ......................9 Antriebsräder ....................10 Stützräder ......................11 Bremsentriegelungsdraht ................ -
Seite 5: Einleitung
Reparaturarbeiten ausführen, sich den Inhalt des Handbuchs sorgfältig durchlesen und einprägen, so daß alle Arbeiten fachmännisch ausgeführt werden. Geben Sie immer die Chassisnummer an, wenn Sie Kontakt mit Permobil aufnehmen, so daß sichergestellt ist, daß Sie Sie die richtigen Informationen erhalten. Technischer Kundendienst Bei technischen Problemen steht Ihnen unser Technischer Kundendienst unter der Nummer +31-492 598260 zur Verfügung. -
Seite 6: Hinweisschilder
Hinweisschilder Hinweisschilder Chassis Abb. 1. Kennnummer Chassis Ausgangsstufe Pilot+ Abb. 2. Kennnummer Ausgangsstufe Pilot+ Steuerung Pilot+ Abb. 3. Kennnummer Steuerung Pilot +... -
Seite 7: Manuelle Betätigung Der Sitzhöhenverstellung
Manuelle Betätigung der Sitzhöhenverstellung Manuelle Betätigung der Sitzhöhenverstellung Vorsicht! manuellen Betätigung Sitzhöhenverstellung darf keine Bohrmaschine verwendet werden. Gefahr von Materialschäden. Elektrische Sitzhöhenverstellung Falls sich die Sitzhöhenverstellung aufgrund entladener Batterien oder eines defekten Stellglieds nicht wie gewohnt betätigen lässt, kann Abb. 4. Kontakt teilen, um Betätigung der der Sitz manuell ausgefahren werden. -
Seite 8: Abdeckungen
Abdeckungen Abdeckungen Ausbau 1. Fahren Sie den Sitz ganz hoch. 2. Nehmen Sie zuerst die Batterieabdeckung ab. Sie ist mit zwei Griffen an jeder Seite befestigt und lässt sich einfacher abnehmen, wenn der Bremsentriegelungshebel nach vorne gestellt ist 3. Nehmen Sie die Rückabdeckung ab. Sie ist mit fünf Schrauben befestigt. -
Seite 9: Batterien
Batterien Batterien WICHTIG! Tragen Sie bei allen Arbeiten an den Batterien eine Schutzbrille. Ausbau 1. Stellen Sie den Rollstuhl auf einen ebenen Untergrund. 2. Fahren Sie den Sitz manuell hoch, siehe Seite 7. 3. Stellen Sie die Hauptsicherung auf “AUS”, siehe Abb. -
Seite 10: Antriebsräder
Antriebsräder Antriebsräder Ausbau Schalten Sie die Hauptsicherung aus. Bocken Sie das Chassis auf, so dass das Rad keine Bodenberührung mehr hat. Lösen und entfernen Sie Nabenkappe (5), Schraube (4) sowie Unterlegscheiben (2) und (3), siehe Abb. 12. Ziehen Sie das Rad von der Achse. Falls das Rad zu fest sitzt, verwenden Sie Nabenabzieher 304103-99-0, siehe Abb. -
Seite 11: Stützräder
Der Federweg der Stützräder lässt sich anhand der Einstellschraube justieren, die sich an der Vorderkante der Halterung befindet. Beim Modell Chairman HD muss der Federweg der Stützräder immer so gering wie möglich sein, d.h. die Einstellschraube muss ganz eingeschraubt sein. -
Seite 12: Bremsentriegelungsdraht
Bremsentriegelungsdraht Bremsentriegelungsdraht Der obere Draht dient zur Regelung der linken Bremseinheit, der untere Draht zur Regelung der rechten Bremseinheit. Ausbau 1. Fahren Sie den Sitz ganz hoch. 2. Nehmen Sie die Batterieabdeckung und die Abdeckung der Sitzhöhenverstellung ab, siehe Seite 8. 3. -
Seite 13: Magnetbremse
Magnetbremse Magnetbremse Ausbau 1. Fahren Sie den Sitz ganz hoch. 2. Schalten Sie den ein-aus Taster auf aus. 3. Stellen Sie die Hauptsicherung auf “AUS”, siehe Seite 23. 4. Nehmen Sie die Batterie- und Rückabdeckung ab, siehe Seite 8. 5. Bauen Sie die Batterie an der betreffenden Seite aus, siehe Seite 9, um den Ausbau der Magnetbremse zu erleichtern. - Seite 14 Magnetbremse Einbau 1. Justieren Sie anhand der Einstellschrauben die Einstellung der Magnetbremse gemäß der Anleitung auf der Rückseite der Magnet- bremse, siehe Abb. 20. Abb. 20. Bremseinstellung anhand der beiden Einstellschrauben justieren. 2. Legen Sie die Bremsscheibe in die Magnetbremse. Abb.
- Seite 15 Magnetbremse 4. Führen Sie eine Schraube ein, um die Teile auszurichten. Beachten Sie die Stellung des Bremsentriegelungsarms und montieren Sie die Bremse so, dass der Bremsentriegelungsarm in einer Linie mit dem Drahthalter des Motors liegt. Befestigen Sie anschließend die Magnetbremse mit den drei Schrauben.
-
Seite 16: Antriebsmotor
Antriebsmotor Antriebsmotor Ausbau 1. Fahren Sie den Sitz ganz hoch. 2. Nehmen Sie die Batterie- und Frontabdeckung ab, siehe Seite 7. 3. Stellen Sie die Hauptsicherung auf “AUS”, siehe Abb. 26. 4. Bauen Sie die Batterie an der betreffenden Seite aus, siehe Seite 9, um den Ausbau des Motors zu erleichtern. - Seite 17 Antriebsmotor 9. Lösen Sie die drei Befestigungsschrauben des Motors. Abb. 29. Befestigungsschrauben Antriebsmotor. 10. Drehen Sie den Motor zur Seite, so dass die Radachse frei läuft. Ziehen Sie den Motor gerade nach vorne. Einbau Der Einbau erfolgt in umgekehrter Reihenfolge. Abb.
-
Seite 18: Sitzhöhenverstellung
Sitzhöhenverstellung Sitzhöhenverstellung Ausbau 1. Fahren Sie den Sitz anhand der mitgelieferten Kurbel ganz hoch, siehe Seite 7. Kurbeln Sie so lange, bis der Sitz nicht weiter hochfährt und die Sitzhöhenverstellung „überdreht“. 2. Stellen Sie die Hauptsicherung auf “AUS”, siehe Seite 23. 3. -
Seite 19: Sitzhöhenverstellungskabel
Sitzhöhenverstellungskabel & Sitzhöhenverstellungsmotor Sitzhöhenverstellungskabel Ausbau 1. Bauen Sie die Sitzhöhenverstellung aus, folgen Sie der Anleitung auf der vorigen Seite bis einschließlich Punkt 10. 2. Bauen Sie die Geber der Sitzhöhenverstellung aus. Merken Sie sich die Stellung und Anordnung der Geber für den späteren Einbau, siehe Abb. 33:2-34. Einbau Der Einbau erfolgt in umgekehrter Reihenfolge. -
Seite 20: Sitzhöhenverstellungsriemen
Sitzhöhenverstellungsriemen Sitzhöhenverstellungsriemen Riemen auswechseln 1. Bauen Sie die Sitzhöhenverstellung aus, siehe Seite 18. 2. Lösen Sie die vier Schrauben, mit denen die Welle des Sitzhöhenverstellmotors befestigt ist, siehe Abb. 37. Verschieben Sie die Welle in seitlicher Richtung, so dass der Riemen sich lockert. -
Seite 21: Ausgangsstufe Pilot
Ausgangsstufe Pilot+ & SLS-Treiberstufe Ausgangsstufe Pilot+ Ausbau 1. Fahren Sie den Sitz manuell ganz hoch, siehe Seite 7. 2. Stellen Sie die Hauptsicherung auf “AUS”, siehe Seite 23. 3. Nehmen Sie die Batterie- und Rückabdeckung ab, siehe Seite 8. 4. Lösen Sie das Rad, mit dem das Schutzblech über der Elektronik befestigt ist, siehe Abb. -
Seite 22: Steuerung
Steuerung Steuerung Ausbau Stellen Sie die Hauptsicherung auf “AUS”, siehe Seite 23. Lösen Sie die Kabel der Steuerung, indem Sie den Kontakt an der Rückseite der Steuerung gerade herausziehen. Um die Steuerung abzunehmen, lösen Sie zunächst die Schrauben an der gemeinsamen Halterung für Steuerung und Knopfkasten, siehe Abb. -
Seite 23: Sicherungen
Sicherungen Sicherungen Hauptsicherung rückstellen Die Hauptsicherung dient auch als Batterietrenner, wird jedoch gewöhnlich als Hauptsicherung bezeichnet. Die Hauptsicherung braucht normalerweise nicht ausgewechselt werden, Automatiktyp ist und somit nach einer Auslösung rückgestellt werden kann. Sie befindet sich an der Chassisunterseite über dem rechten Hinterrad, siehe Abb. -
Seite 24: Ladesicherung
Sicherungen Ladesicherung auswechseln Die Ladesicherung befindet sich an der Chassis- unterseite über dem rechten Hinterrad und neben der Hauptsicherung, siehe Abb. 49. Schalten Sie die Hauptsicherung aus und beenden Sie einen eventuellen Ladevorgang, bevor Sie die Ladesicherung auswechseln. Wichtig! Damit der Ladevorgang funktionieren kann, muss auch die Hauptsicherung auf „EIN“... -
Seite 25: Sitzelektronik
Sitzelektronik Sitzelektronik Leiterplatte Ausbau Fahren Sie den Sitz hoch, um leichter an seine Unterseite zu gelangen. Stellen Sie die Hauptsicherung auf „AUS“, siehe Seite 23. Entfernen Sie die Sitzplatte. Sie ist mit vier Schrauben befestigt, siehe Abb. 52. Lösen Sie alle Kabelanschlüsse, die sich an der auszuwechselnden Leiterplatte befinden. -
Seite 26: Stellglied
Stellglied Stellglied Ausbau 1. Fahren Sie den Sitz hoch, um leichter an seine Unterseite zu gelangen. 2. Stellen Sie die Hauptsicherung auf „AUS“, siehe Seite 23. 3. Nehmen Sie die Sitzplatte ab, um an die Leiterplatte zu gelangen, siehe Seite 25. 4. -
Seite 27: Fehlersuche
Fehlersuche Fehlersuche Batterieanzeige Die Batterieanzeige zeigt den Status des Rollstuhls an. Ununterbrochenes Leuchten Alles ist in Ordnung. Langsames Blinken Die Batterie muss geladen werden. Schnelles Blinken Fehlersignal, es ist ein Fehler aufgetreten und der Rollstuhl kann nicht betrieben werden. Fehlersignale Die Zahl der blinkenden Lampen zeigt die Art der Störung an. - Seite 28 Schaltplan...
-
Seite 29: Schaltplan
Schaltplan Schaltplan... - Seite 30 Eigene Notizen...
