Kabel Sitzhöhenverstellung; Motor Sitzhöhenverstellung - Permobil C400 Servicehandbuch

Elektrische Sitzhöhenverstellung
Kabel Sitzhöhenverstellung
Demontage
1. Kabel der Sitzhöhenverstellung durch Trennen der Kabelkontakte zum Generalmodul abnehmen,
siehe Seite 32. Kontakte zum Motor der Sitzhöhenverstellung ebenfalls abnehmen.
2. Geber der Sitzhöhenverstellung demontieren. Diese sind mit jeweils einer Schraube befestigt.
Platzierung der Geber im Hinblick auf die Wiedermontage notieren, siehe Abbildung.
Montage
Die Montage erfolgt in umgekehrter Reihenfolge.

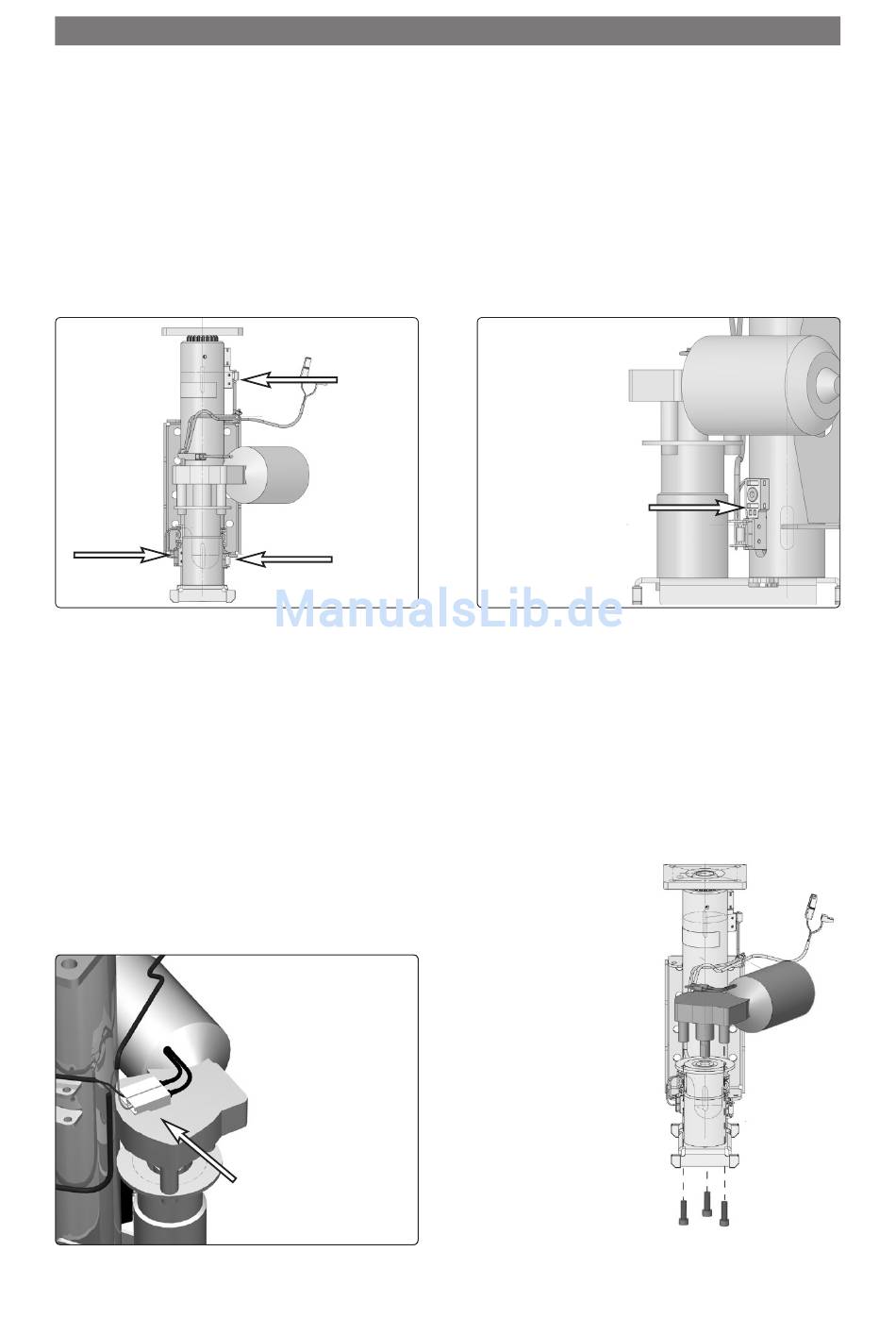

Platzierung der Geber an der
Sitzhöhenverstellung.
Motor Sitzhöhenverstellung
Demontage
1. Kabel des Sitzhöhenverstellungsmotors am Motor lösen. Auf die Platzierung der Kabel achten, siehe
Abbildung.
2. Motor demontieren. Dieser ist mit drei Schrauben befestigt, siehe Abbildung.
Montage
Die Montage erfolgt in umgekehrter Reihenfolge.
Anschlusskontakte des Motors
der Sitzhöhenverstellung.
Anbringen des Gebers an der
Sitzhöhenverstellung.
Der Motor ist mit drei Schrauben befestigt.
34
