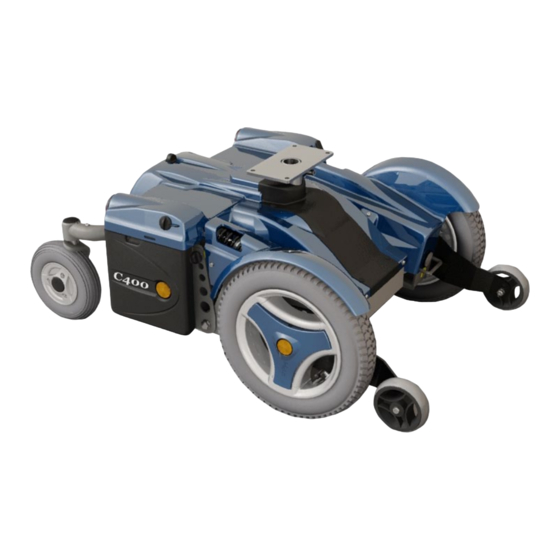

Permobil C400 Servicehandbuch

Elektrischer rollstuhl
Vorschau ausblenden Andere Handbücher für C400:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

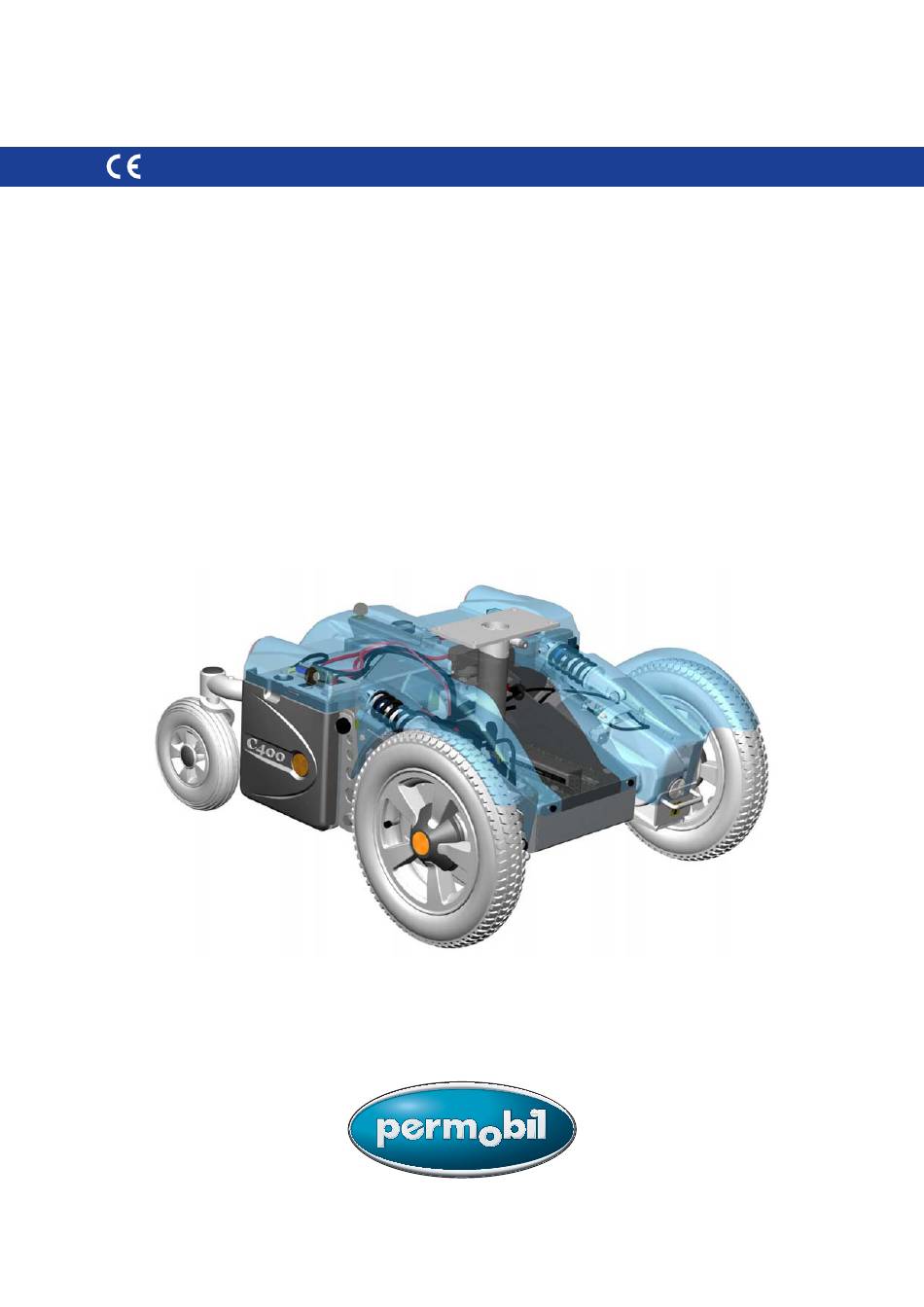

SERVICEHANDBUCH
DE
Permobil C400
Elektrischer Rollstuhl

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Permobil C400

Inhaltszusammenfassung für Permobil C400

  • Seite 1 SERVICEHANDBUCH Permobil C400 Elektrischer Rollstuhl...

  • Seite 3: So Finden Sie Permobil

    So finden Sie Permobil Permobil BV ist über ein Netz an Importeuren und lokalen Händlern für den Kundendienst/Verkauf in großen Teilen Europas zuständig. Somit sind wir Ihr Ansprechpartner, wenn Sie Fragen zum Kundendienst/Verkauf in der Nähe Ihres Wohnortes haben. Permobil BV...

  • Seite 4: Inhaltsverzeichnis

    Inhalt Inhalt Einleitung......................5 Merkschilder ..................... 6 Abdeckungen ....................7 Batterien ......................8 Vorderräder ..................... 10 Hinterräder ..................... 12 Stützräder ......................13 Radgabel ......................14 Heck ........................ 15 Stoßdämpfer ....................16 Tragarm ......................18 Bremsentriegelungseile ................20 Bremsentriegelungschalter ................22 Magnetbremse ....................

  • Seite 5: Einleitung

    Rollstühlen ausführt. Es ist wichtig, dass alle Personen, die Service und Reparaturen gemäß diesem Handbuch durchführen, dieses Handbuch gelesen und verstanden haben, so dass die Arbeiten fachgerecht durchgeführt werden. Bitte geben Sie bei Kontakt zu Permobil stets die Fahrgestellnummer an, um die korrekten Informationen zu erhalten. Technischer Support Wenn Sie technischen Support benötigen, setzen Sie sich bitte Ihrer Permobilvertretung in Ihrem Land...

  • Seite 6: Merkschilder

    Merkschilder Typenschild Fahrgestell Kennummer Fahrgestell. Endstufe Pilot+ Kennnummer Endstufe Pilot+. Steuerung Pilot+ Kennnummer Steuerung Pilot+.

  • Seite 7: Abdeckungen

    Abdeckungen Abdeckungen Demontage der Abdeckung Sitzhöhen- verstellung 1. Sitz ganz nach oben fahren. Für Hochfahren des Sitzes bei Fahrgestell mit feststehendem Sitzrohr, siehe Seite 32. Für Hochfahren des Sitzes mit elektrischer Sitzhöhenverstellung, die sich nicht normal verhält, z.B. auf Grund von entladenen Batterien oder defektem Stellglied, Siehe Seite 28.

  • Seite 8: Batterien

    Batterien Batterien ACHTUNG Seien Sie bei der Arbeit mit Batterien vorsichtig bei der Verwendung metallischer Gegenstände. einem Kurzschluss kann es leicht zur Explosion kommen. Verwenden Sie immer Schutzhandschuhe und eine Schutzbrille. Demontage 1. Rollstuhl auf einem ebenen Untergrund stellen. 2. Hauptschalter an der Steuerung ausschalten. 3.
  • Seite 9 Batterien Batterien Montage 1. Zwei neue Batterien auf den Platz heben. Das Batterieband an den neuen Batterien belassen um die Demontage zu erleichtern. ACHTUNG Seien Sie bei der Arbeit mit Batterien vorsichtig bei der Verwendung metallischer Gegenstände. einem Kurzschluss kann es leicht zur Explosion kommen. Verwenden Sie immer Schutzhandschuhe und eine Schutzbrille.

  • Seite 10: Vorderräder

    Vorderräder Vorderräder Demontage 1. Hauptschalter an der Steuerung ausschalten. 2. Das Fahrgestell des Rollstuhls anheben und aufbocken, so dass das betreffende Rad frei dreht. 3. Die Nabenkapsel 1, Schrauben 2 und Unterlegscheiben lösen abnehmen, siehe Abb. 4. Das Rad von der Achse anziehen, hierzu Abzieher 304103-99-0 verwenden, wenn das Rad festsitzt, siehe Abb.

  • Seite 11: Innenschläuche Auswechseln

    Vorderräder Vorderräder Innenschläuche auswechseln 1. Hauptschalter an der Steuerung ausschalten. 2. Das Fahrgestell des Rollstuhls anheben und aufbocken, so dass das betreffende Rad frei dreht. 3. Wenn der Reifen aufgepumpt ist, die Luft ablassen. 4. Die Außenseite des Reifens von der Felge abziehen.

  • Seite 12: Hinterräder

    Hinterräder Hinterräder Demontage 1. Hauptschalter an der Steuerung ausschalten. 2. Das Fahrgestell des Rollstuhls anheben und aufbocken, so dass das betreffende Rad frei dreht. 3. Demontage der Nabenkapsel 1. 4. Schraube 2 und Unterlegscheibe 3 entfernen. 5. Das Rad von der Achse abziehen. Montage 1.

  • Seite 13: Stützräder

    Stützräder Stützräder Das Stützrad muss immmer in den oberen Löchern befestigt werden, siehe Abbildung. Demontage der Stützräder 1. Hauptschalter an der Steuerung ausschalten. 2. Schraube demontieren, siehe Abb. ACHTUNG Die Demontage der Stützräder bedeutet eine erhöhte Kippgefahr, der Rollstuhl ist als Standard mit Stützrädern ausgestattet und darf nicht bewegt werden, wenn die Stützräder nicht montiert sind.

  • Seite 14: Radgabel

    Radgabel Radgabel Demontage 1. Hauptschalter an der Steuerung ausschalten. 2. Das Fahrgestell des Rollstuhls anheben und aufbocken, so dass das betreffende Rad frei dreht. 3. Demontieren Sie die Abdeckung auf der Oberseite siehe Abbildung. 4. Demontieren Sie die Radgabel, sie ist mit einer Schraube von oben befestigt, siehe Abb.

  • Seite 15: Heck

    Heck Heck Demontage 1. Hauptschalter an der Steuerung ausschalten. 2. Das Fahrgestell des Rollstuhls anheben und aufbocken, so dass das Heck frei vom Boden ist. 3. Die Schraube mit zwei Unterlegscheiben die das Heck hält, entfernen. 4. Das Heck durch Ziehen nach hinten abziehen. Montage 1.

  • Seite 16: Stoßdämpfer

    Stoßdämpfer Stoßdämpfer Demontage 1. Hauptschalter an der Steuerung ausschalten. 2. Die entsprechende Seite der Vorderrad- abdeckung abnehmen, Siehe Seite 7. 3. Das Fahrgestell des Rollstuhls anheben und aufbocken, so dass das betreffende Rad frei dreht. 4. Schraube, Mutter und Unterlegscheibe auf der vorderen Halterung des Stoßdämpfers entfernen, siehe Abbildung.

  • Seite 17: Einstellung

    Stoßdämpfer Stoßdämpfer Einstellung Vor der Montage eines neuen Stoßdämpfers muss dessen Federkraft richtig eingestellt werden, siehe Abbildung. Die Federkraft kann für verschiedene Benutzergewichte mit Hilfe der Einstellmutter eingestellt werden. Erhöhen Sie die Einstellung für härtere Federung, verringern Sie sie für eine weichere Federung. NOTE Modelle, hergestellt vor 2006-03, sind mit zwei verschiedenen Federn bestückt.

  • Seite 18: Tragarm

    Tragarm Tragarm Demontage 1. Sitz ganz nach oben fahren. Für Hochfahren des Sitzes bei Fahrgestell mit feststehendem Sitzrohr, siehe Seite 32. Für Hochfahren des Sitzes Fahrgestell elektrischer Sitzhöhenverstellung, die sich nicht normal verhält, z.B. auf Grund von entladenen Batterien oder defektem Stellglied, Siehe Seite 28.
  • Seite 19 Tragarm Tragarm 9. Demontieren Sie den Tragarm, er ist mit Schrauben und Unterlegscheiben befestigt, siehe Abb. Demontage des Antriebsmotors, siehe Seite 26. Montage Montage in umgekehrter Reihenfolge. Die Schraube, die den Tragarm festhält, mit Momentschlüssel anziehen. Anzugsmoment: 15 Nm. Tragarmbefestigung. ACHTUNG Keinen (Schlag-)Schraubenschlüssel für das Anzugsmoment verwenden.

  • Seite 20: Bremsentriegelungseile

    Bremsentriegelungseile Bremsentriegelungseile Demontage 1. Sitz ganz nach oben fahren. Für Hochfahren des Sitzes bei Fahrgestell mit feststehendem Sitzrohr, siehe Seite 32. Für Hochfahren des Sitzes Fahrgestell elektrischer Sitzhöhenverstellung, die sich nicht normal verhält, z.B. auf Grund von entladenen Batterien oder defektem Stellglied, Siehe Seite 28.
  • Seite 21 Bremsentriegelungseile Bremsentriegelungseile Montage 1. Das erste Seil Magnebremse befestigen, dann am Entriegelungshebel. 2. Die Länge Seilhülse Einstellschraube justieren (2), so dass das Seil so gespannt ist, dass der Brems- Bremsentriegelungsschalter aktiviert wird, bevor das Seil an den Entriegelungsbügeln zieht. 3. Überprüfen Sie, dass das Rad sich nicht drehen läßt, bevor...

  • Seite 22: Bremsentriegelungschalter

    Bremsentriegelungschalter Bremsentriegelungschalter Demontage 1. Hauptschalter an der Steuerung ausschalten. 2. Abdeckung der Sitzhöhenverstellung, des Fahrgestells und rechte Vorderradabdeckung abnehmen, siehe Seite 7. 3. Die Hauptsicherung in Position Aus (Off) stellen. durch eine Öffnung in der Fahrgestellabdeckung zugänglich, siehe Seite 37. 4.

  • Seite 23: Magnetbremse

    Magnetbremse Magnetbremse Demontage 1. Sitz ganz nach oben fahren. Für Hochfahren des Sitzes bei Fahrgestell mit feststehendem Sitzrohr, siehe Seite 32. Für Hochfahren des Sitzes Fahrgestell elektrischer Sitzhöhenverstellung, die sich nicht normal verhält, z.B. auf Grund von entladenen Batterien oder defektem Stellglied, Siehe Seite 28.
  • Seite 24 Magnetbremse Montage 1. Mit Hilfe der Einstellschrauben die Einstellung der Magnetbremse gemäß der Anleitung auf Rückseite der Magnetbremse einstellen, siehe Abbildung. Die Bremseinstellung wird mit Hilfe der beiden Einstellschrauben justiert. Magnetbremse, Bremsscheibe, Deckel und Gummidichtung entfernt. 2. Bremsscheibe in die Magnetbremse einlegen. 3.
  • Seite 25 Magnetbremse 4. Eine Schraube durchziehen, um die Teile richtig auszurichten. Die Gummidichtung mit dem Drainageloch nach unten anbringen. Auf die Position des Bremsentriegelungshebels achten, die Bremse so anbringen, dass der Bremsentriegelungshebel auf einer Höhe mit Seilhalterung des Motors liegt. Dann die Magnetbremse mit den drei Schrauben befestigen 5.

  • Seite 26: Antriebsmotor

    Antriebsmotor Antriebsmotor Demontage 1. Sitz ganz nach oben fahren. Für Hochfahren des Sitzes bei Fahrgestell mit feststehendem Sitzrohr, siehe Seite 32. Für Hochfahren des Sitzes Fahrgestell elektrischer Sitzhöhenverstellung, die sich nicht normal verhält, z.B. auf Grund von entladenen Batterien oder defektem Stellglied, Siehe Seite 28.
  • Seite 27 Antriebsmotor Antriebsmotor 9. Demontage der drei Schrauben, die das Getriebe des Antriebsmotors halten, siehe Abbildung. Montage Montage in umgekehrter Reihenfolge. Der Antriebsmotor ist mit drei Schrauben befestigt. Antriebsmotor und Getriebe.

  • Seite 28: Elektrische Sitzhöhenverstellung

    Elektrische Sitzhöhenverstellung Elektrische Sitzhöhenverstellung Manuelles Heben/Senken Wenn sich die Sitzhöhenverstellung nicht mehr normal einstellen läßt, z.B. auf Grund von entladenen Batterien oder defektem Stellglied, kann der Sitz manuell gehoben/gesenkt werden. 1. Hauptschalter an der Steuerung ausschalten. 2. Kissen und Kunststoffabdeckung am Sitz entfernen.

  • Seite 29: Demontage Der Sitzhöhenverstellung

    Elektrische Sitzhöhenverstellung Elektrische Sitzhöhenverstellung Demontage 1. Sitz ganz nach oben fahren. Für Hochfahren des Sitzes auf Fahrgestell mit elektrischer Sitzhöhenverstellung, die sich nicht nicht mehr normal einstellen läßt, z.B. auf Grund von entladenen Batterien oder defektem Stellglied, siehe Seite 28. 2.

  • Seite 30: Kabel Sitzhöhenverstellung

    Verkabelung Sitzhöhenverstellung & Motor Sitzhöhenverstellung Kabel Sitzhöhenverstellung Demontage 1. Demontage der Sitzhöhenverstellung, siehe Seite 29. 2. Geber der Sitzhöhenverstellung demontieren. Die Position der Geber und deren Platzierung im Hinblick auf die Wiedermontage notieren, siehe Abbildung. Montage Montage in umgekehrter Reihenfolge. Platzierung der Geber auf der Sitzhöhenverstellung.

  • Seite 31: Riemen Sitzhöhenverstellung

    Riemen Sitzhöhenverstellung Riemen Sitzhöhenverstellung Demontage 1. Demontage der Sitzhöhenverstellung, siehe Seite 29. 2. Die beiden Schrauben, die die Achse vom Motor Sitzhöhenverstellung halten, demontieren. Die Achse zur Seite schieben, so dass der Riemen schlapp wird, siehe Abbildung. 3. Erst den Riemen an der Motorachse lösen und dann vom Zahnrad auf der Schraube der Sitzhöhenverstellung.

  • Seite 32: Feststehendes Sitzrohr

    Feststehendes Sitzrohr Feststehendes Sitzrohr Sitzhöhe einstellen. Die Länge des feststehenden Sitzrohres kann in fünf verschiedene feste Positionen eingestellt werden. 1. Hauptschalter an der Steuerung ausschalten. 2. Sicherungsschraube des Sitzrohres lösen, siehe Abbildung. 3. Heben/Senken mit Hilfe der beigefügten Kurbel. 4. Die Höheneinstellungsschrauben in dem Höheneinstellungsloch anbringen, dass am Sicherungsschraube des Sitzrohrs (1).

  • Seite 33: Demontage Des Feststehenden Sitzrohrs

    Feststehendes Sitzrohr Feststehendes Sitzrohr Demontage 1. Sitz ganz nach oben fahren, siehe Seite. 32. 2. Hauptschalter an der Steuerung ausschalten. 3. Demontage der Abdeckung für Sitzhöhen- verstellung Fahrgestellabdeckung, siehe Seite 7. 4. Sitz entfernen. ACHTUNG Der Sitz ist schwer, daher sollten stets zwei Personen diese Arbeit ausführen.

  • Seite 34: Steuerung Pilot

    Steuerung Pilot+ Steuerung Pilot+ Demontage Hauptschalter Steuerung ausschalten. 2. Die Kabel der Steuerung durch Herausziehen des Kabelsteckers auf der Rückseite der Steuerung lösen. 3. Zur Demontage der Steuerung, zuerst die Schrauben auf der gemeinsamen Halterung von Steuerung und Schaltkasten lösen, siehe Abbildung.

  • Seite 35: Endstufe Pilot

    Endstufe Pilot+ Endstufe Pilot+ Demontage 1. Sitz ganz nach oben fahren. Für Hochfahren des Sitzes bei Fahrgestell mit feststehendem Sitzrohr, siehe Seite 32. Für Hochfahren des Sitzes Fahrgestell elektrischer Sitzhöhenverstellung, die sich nicht normal verhält, z.B. auf Grund von entladenen Batterien oder defektem Stellglied, Siehe Seite 28.

  • Seite 36: Sls-Antriebsstufe

    SLS-Antriebstufe SLS-Antriebstufe Demontage 1. Sitz ganz nach oben fahren. Für Hochfahren des Sitzes bei Fahrgestell mit feststehendem Sitzrohr, siehe Seite 32. Für Hochfahren des Sitzes Fahrgestell elektrischer Sitzhöhenverstellung, die sich nicht normal verhält, z.B. auf Grund von entladenen Batterien oder defektem Stellglied, Siehe Seite 28.

  • Seite 37: Sicherungen

    Sicherungen Sicherungen Einstellung der Hauptsicherung Die Hauptsicherung funktioniert auch als Batterie- trenner, wird aber normalerweise als Hauptsicherung bezeichnet. Ein Wechsel der Hauptsicherung ist normalerweise nicht nötig, da es sich um eine automatische Sicherung handelt, die nach der Auslösung rückgestellt werden kann. ACHTUNG Die Auslösung der Hauptsicherung weist häufig auf eine größere elektrische Störung hin.

  • Seite 38: Austausch Von Sls-Sicherung

    Sicherungen Sicherungen Austausch von SLS-Sicherung SLS-Sicherung sitzt in ihrer Halterung auf der linken Batterie. 1. Rollstuhl auf einem ebenen Untergrund stellen. 2. Hauptschalter an der Steuerung ausschalten. 3. Die Hauptsicherung in Position Aus (Off) stellen. Sie ist durch eine Öffnung in der Fahrgestellabdeckung zugänglich, siehe Seite ACHTUNG Achten Sie immer darauf, dass die Stromversorgung über den...

  • Seite 39: Sicherung Für Sitz/Beleuchtung

    Sicherungen Sicherungen Austausch der Sicherung für Sitz/Beleuchtung In der SLS-Antriebsstufe befinden sich zwei Sicherungen F1 (24V Dauerstrom) und F2 (24V abschaltbar). Diese sichern zwei Strom- anschlüsse. Der eine Stromanschluss (24 V Dauerstrom) liefert Strom, gleichgültig, ob der Rollstuhl ein- oder ausgeschaltet ist. Der andere Stromanschluss (24V abschaltbar) liefert nur Strom, wenn der Rollstuhl angeschaltet ist, mit diesem Anschluss werden normalerweise Sitz und...

  • Seite 40: Beleuchtung

    Beleuchtung Beleuchtung (Zubehör) Demontage Beleuchtung vorne 1. Hauptschalter an der Steuerung ausschalten. 2. Abdeckung der Sitzhöhenverstellung, des Fahrgestells und der Vorderradabdeckung auf der entsprechenden Seite, siehe Seite 7. 3. Die Kabel der Beleuchtung am Kabelstecker am Kabel, dieser liegt lose auf der Innenseite des Fahrgestells.

  • Seite 41: Demontage Beleuchtung Hinten

    Beleuchtung Beleuchtung (Zubehör) Demontage Beleuchtung hinten 1. Hauptschalter an der Steuerung ausschalten. 2. Demontage der Abdeckung für Sitzhöhen- verstellung und Fahrgestellabdeckung, siehe Seite 7. 3. Die Kabel der Beleuchtung am Kabelstecker lösen. 4. Demontage der zwei Schrauben, die die Lampe halten. Diese sitzen auf der Innenseite der Fahrgestellabdeckung, siehe Abbildung.

  • Seite 42: Steuerungssystem

    Sicherheit unabhängig von den übrigen Einstellungen und Ausstattungen des Rollstuhls bietet. Das Steuerungssystem kann auch an einen speziellen Benutzer angepasst werden. Standard Parameterdateien können von der Permobil Homepage, www.permobil.se heruntergeladen werden. Für weitere Informationen über die Programmierung des Steuerungssystems des Rollstuhls und das herunterladen von Parameterdateien, siehe die Bedienungsanleitung des PC-Programmierers (Art.nr.

  • Seite 43: Fehlersuchanleitung

    Anwendung des Rollstuhls auftauchen können und enthält Vorschläge zur Abhilfe. Beachten Sie, dass diese Fehlersuchanleitung nicht alle Probleme und Vorkomnisse beschreibt, die auftauchen können, und dass Sie bei Unsicherheit daher immer Kontakt zu Ihrem Service oder Permobil aufnehmen sollten. VORKOMNISS MÖGLICHE URSACHE...
  • Seite 44 Fehlersuche Fehlersignale Batteriespannungsanzeige Bei jedem neuen Start des Rollstuhl wird eine Kontrolle von Teilen der Elektronik des Rollstuhls durchgeführt. Wenn in diesen Teilen ein Fehler auftaucht, wird dies Batteriespannungsanzeigeder Steuerung durch eine oder mehrere blinkende Lampen angezeigt. Dauerleuchten Alles ist in Ordnung. Wieviele Lampen leuchten ist abhängig davon, wie hoch die Batteriespannung ist.
  • Seite 45 Fehlersuche URSACHE ABHILFE Batterie und Kontakte zwischen Batterie und Hohe Batteriespannung Kontrolleinheit überprüfen. Grün Unterbrechung im Bremskreis Kontakte für Magnetbremse kontrollieren. Grün Kontakte für Endstufe kontrollieren. Wenn der Fehler Fehler in der Elektronik weiter besteht, Endstufe auswechseln. Grün Überprüfen, dass der Steuerknüppel während des Starts nicht davon beeinflusst wird.
  • Seite 46 Verkabelung...

  • Seite 47: Verkabelung

    Verkabelung Verkabelung...
  • Seite 48 Distribution Chart...

  • Seite 49: Distribution Chart

    Distribution Chart Distribution Chart...
  • Seite 50 Eigene Notizen...
  • Seite 51 Eigene Notizen...
  • Seite 52 Eigene Notizen...

  • Seite 53: Sachregister

    Sachregister Sachregister Abdeckungen ........7 Magnetbremse ........23 Antriebsmotor ........26 Merkschilder ........6 Batterien ..........8 Radgabel .......... 14 Beleuchtung ........40 Bremsentriegelungschalter .... 22 Bremsentriegelungseile ....20 Sicherungen ........37 SLS-Antriebsstufe ......36 Steuerung .......... 34 Distribution Chart ......48 Steuerungssystem ......
