Antriebsmotor

Antriebsmotor
Demontage
1. Sitz ganz nach oben fahren. Für Hochfahren
des Sitzes bei Fahrgestell mit feststehendem
Sitzrohr, siehe Seite 36. Für Hochfahren
des Sitzes bei Fahrgestell mit elektrischer
Sitzhöhenverstellung, die sich nicht normal
verhält, z.B. auf Grund von entladenen
Batterien oder defektem Stellglied, Siehe Seite
28.
2. Hauptschalter an der Steuerung ausschalten.
3. Die Hauptsicherung in Position Aus (Off)
stellen. Sie ist durch eine Öffnung in der Fahr-
gestellabdeckung zugänglich, siehe Seite 43.
4. Abdeckung der Sitzhöhenverstellung, des
Fahrgestells und der Vorderradabdeckung auf
der entsrechenden Seite des Rollstuhls, siehe
Seite 7.
5. Die entsprechende Seite des Rollstuhls
aufbocken.
6. Demontage
des
entsprechenden Seite, siehe Seite 12.
7. Die Kabel der Magnetbremse und des
Antriebsmotors an den Stecken im Kabal
lösen, sie befinden sich auf der Innenseite
des Fahrgestells, neben Sitzhöhenvesrtellung/
Sitzrohr, siehe Abbildung.
8. Die Anschlusskabel durch die Kabel durch-
führungen des Fahrgestells führen, siehe
Abbildung.
Vorderrades auf der

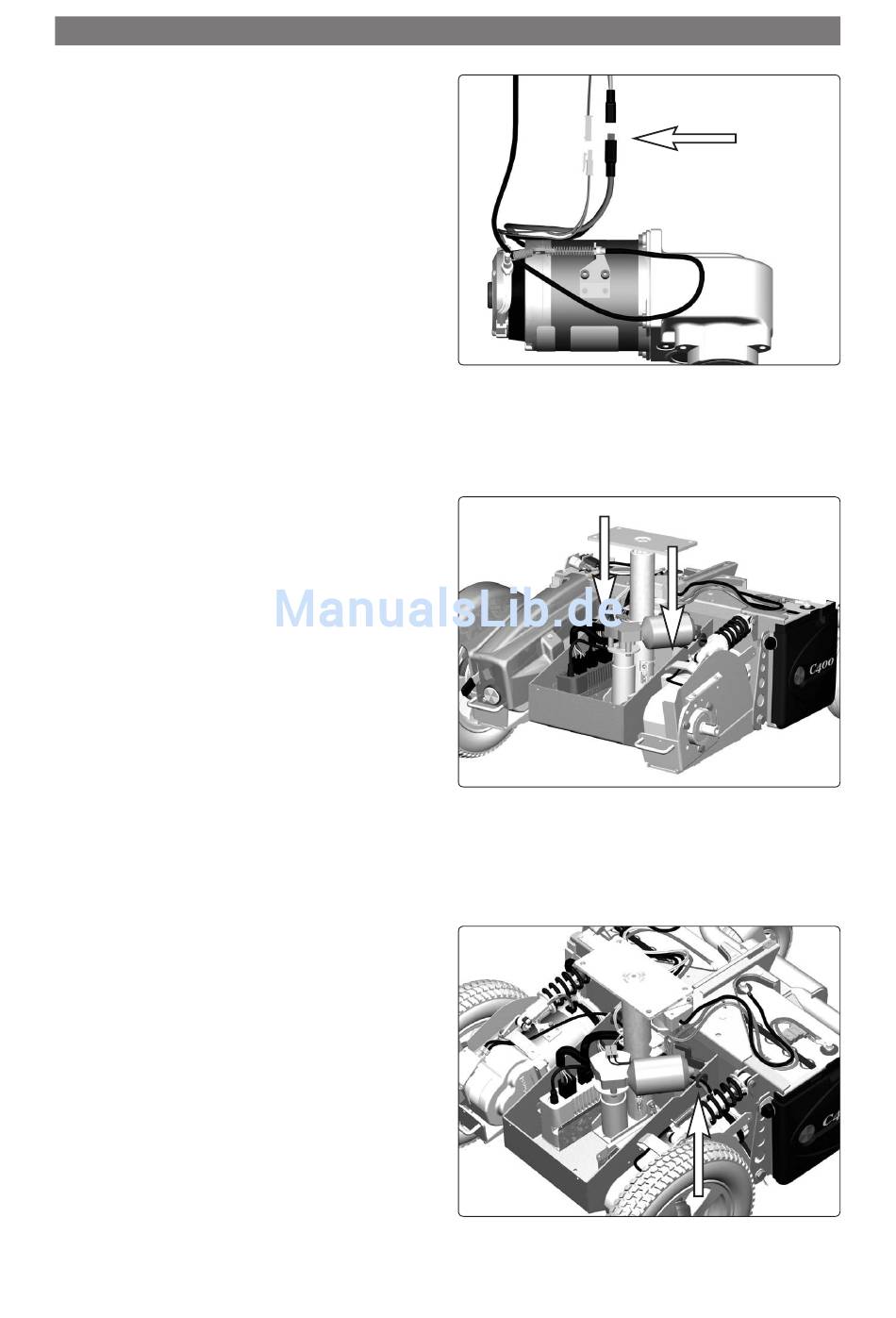

Die Kabel des Antriebsmotors und der
Magnetbremse
an den Kabelstecken am Kabel lösen.
Platzierung der Kabelstecker
Kabeldurchführung.
26
