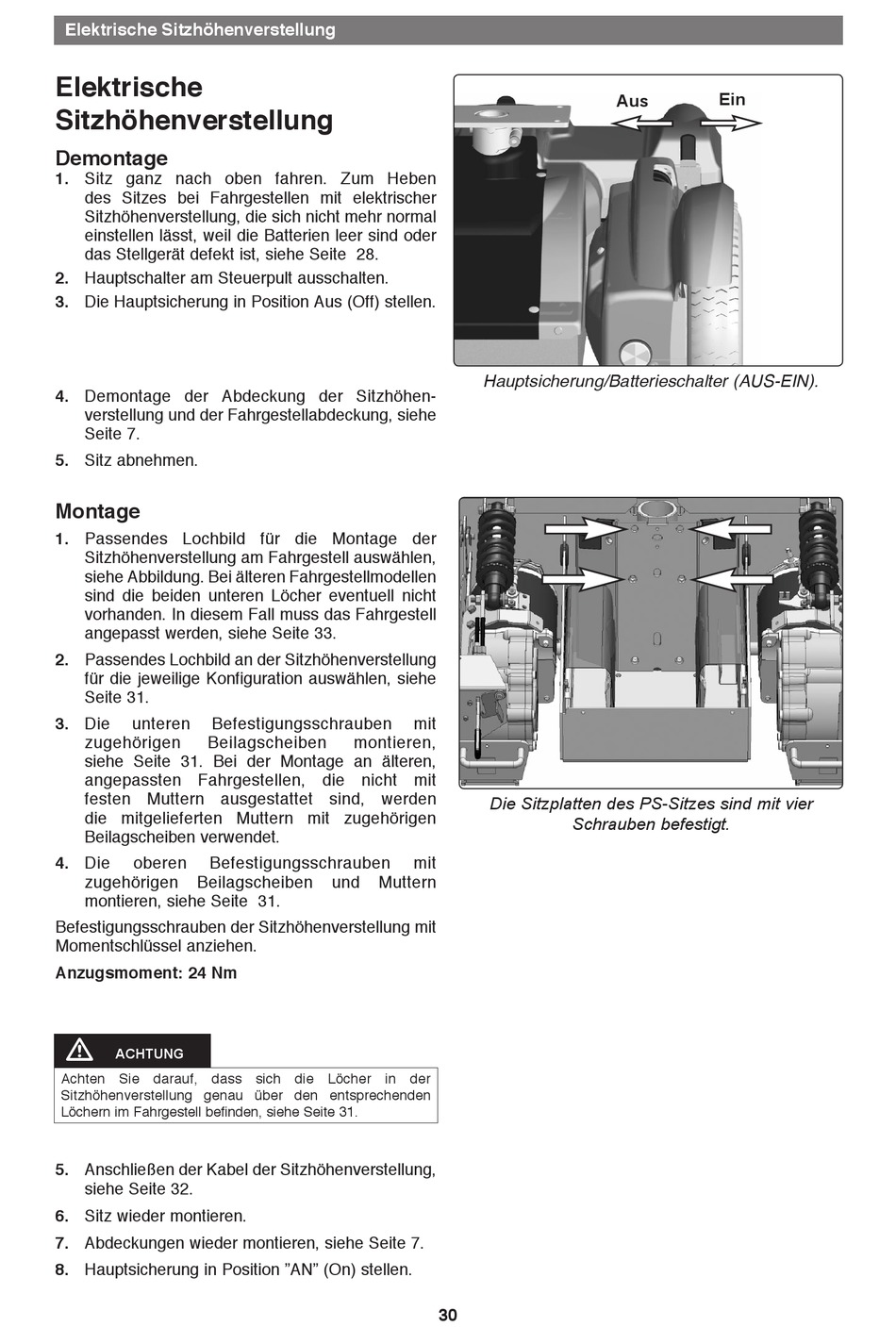

Permobil C400 Servicehandbuch Seite 30

Elektrische Sitzhöhenverstellung
Elektrische
Sitzhöhenverstellung
Demontage
1. Sitz ganz nach oben fahren. Zum Heben
des Sitzes bei Fahrgestellen mit elektrischer
Sitzhöhenverstellung, die sich nicht mehr normal
einstellen lässt, weil die Batterien leer sind oder
das Stellgerät defekt ist, siehe Seite 28.
2. Hauptschalter am Steuerpult ausschalten.
3. Die Hauptsicherung in Position Aus (Off) stellen.
4. Demontage der Abdeckung der Sitzhöhen-
verstellung und der Fahrgestellabdeckung, siehe
Seite 7.
5. Sitz abnehmen.
Montage
1. Passendes Lochbild für die Montage der
Sitzhöhenverstellung am Fahrgestell auswählen,
siehe Abbildung. Bei älteren Fahr gestellmodellen
sind die beiden unteren Löcher eventuell nicht
vorhanden. In diesem Fall muss das Fahrgestell
angepasst werden, siehe Seite 33.
2. Passendes Lochbild an der Sitz höhen verstellung
für die jeweilige Konfiguration auswählen, siehe
Seite 31.
3. Die
unteren Befestigungsschrauben
zugehörigen Beilagscheiben
siehe Seite 31. Bei der Montage an älteren,
angepassten Fahrgestellen, die nicht mit
festen Muttern ausgestattet sind, werden
die mitgelieferten Muttern mit zugehörigen
Beilagscheiben verwendet.
4. Die
oberen Befestigungsschrauben
zugehörigen Beilagscheiben
montieren, siehe Seite 31.
Befestigungsschrauben der Sitzhöhenverstellung mit
Momentschlüssel anziehen.
Anzugsmoment: 24 Nm
m
ACHTUNG
Achten Sie darauf, dass sich die Löcher in der
Sitzhöhenverstellung genau über den entsprechenden
Löchern im Fahrgestell befinden, siehe Seite 31.
5. Anschließen der Kabel der Sitzhöhen verstellung,
siehe Seite 32.
6. Sitz wieder montieren.
7. Abdeckungen wieder montieren, siehe Seite 7.
8. Hauptsicherung in Position "AN" (On) stellen.
Hauptsicherung/Batterieschalter (AUS-EIN).
mit
montieren,
Die Sitzplatten des PS-Sitzes sind mit vier
mit
und Muttern
30
Ein
Aus
Schrauben befestigt.
