Permobil C350 Servicehandbuch

Elektrischer rollstuhl
Vorschau ausblenden Andere Handbücher für C350:
Inhaltsverzeichnis

Werbung

Quicklinks

SERVICEHANDBUCH
DE
Permobil C350
Elektrischer Rollstuhl

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Permobil C350

Inhaltszusammenfassung für Permobil C350

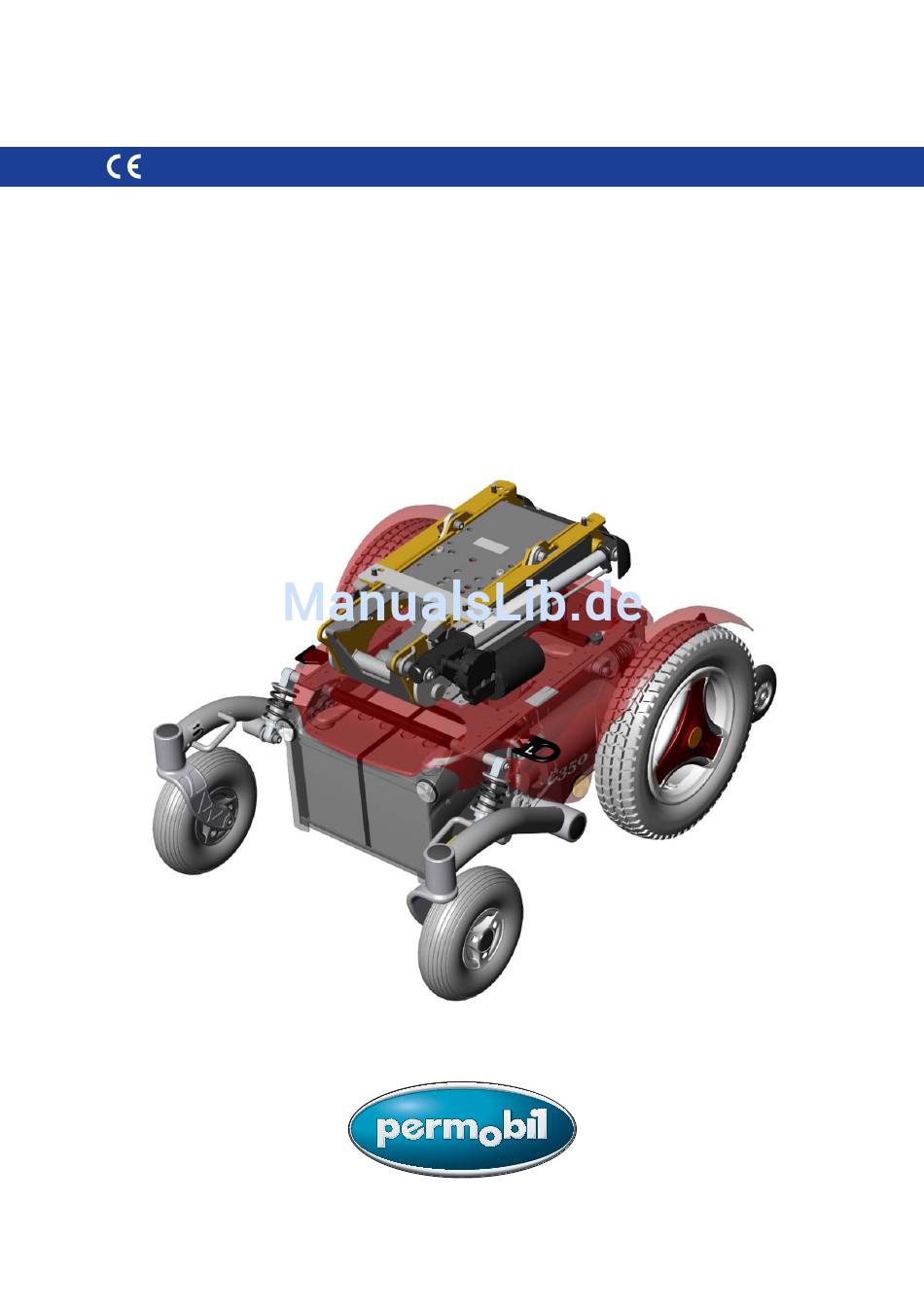

  • Seite 1 SERVICEHANDBUCH Permobil C350 Elektrischer Rollstuhl...

  • Seite 3: So Finden Sie Permobil

    So finden Sie Permobil Permobil BV ist über ein Netz an Importeuren und lokalen Händlern für den Kundendienst/Verkauf in großen Teilen Europas zuständig. Somit sind wir Ihr Ansprechpartner, wenn Sie Fragen zum Kundendi- enst/Verkauf in der Nähe Ihres Wohnortes haben.

  • Seite 4: Inhaltsverzeichnis

    Inhalt Inhalt Einleitung ......................5 Datenschilder ....................6 Abdeckungen ....................8 Batterien ......................10 Hinterräder ..................... 12 Stützräder ......................14 Vorderräder ..................... 16 Radgabel ......................17 Stoßdämpfer ....................18 Tragarme ......................20 Bremsentriegelung ..................22 Entriegelungsvorrichtung ................22 Magnetbremse .................... 23 Bremsentriegelungsgeber ................

  • Seite 5: Einleitung

    Ersatzteile und Zubehör können bestellt werden bei Permobil Parts, Tel.: 060-59 59 00. Entsorgung Bei Unklarheiten, setzen Sie sich bitte mit Permobil Försäljning- och Service AB in Verbindung, um nähe- re Informationen über die geltenden Entsorgungsvorschriften einzuholen. Garantie und Service Die elektrischen Rollstühle von Permobil werden mit einer dreijährigen Garantie gemäß...

  • Seite 6: Datenschilder

    Datenschilder Datenschilder Fahrgestell Kennnummer Fahrgestell. Endstufe Rnet Kennnummer Endstufe R-Net. Steuerung Rnet Kennnummer Steuerung Pilot+.
  • Seite 7 Datenschilder Datenschilder Endstufe VR2 Kennnummer Endstufe VR2 Steuerung VR2 Kennnummer Steuerung VR2 Beleuchtungsmodul VR2 Kennnummer Steuerung Pilot+.

  • Seite 8: Abdeckungen

    Abdeckungen Abdeckungen Demontage der oberen Fahrgestellab- deckung Die Abdeckung ist mit zwei Griffen befestigt, siehe Abbildung. 1. Beinstützen ausfahren/-klappen und bei Bedarf den Sitz nach oben fahren. 2. Hauptschalter an der Steuerung ausschalten. 3. Die beiden Befestigungsgriffe der Abdeckung demontieren, siehe Abbildung. 4.

  • Seite 9: Demontag Der Vorderen Fahrgestellabdeckung

    Abdeckungen Abdeckungen Demontag der vorderen Fahrgestellab- deckung Die Abdeckung ist mit einem Klettverschluss an der oberen/hinteren Kante der Abdeckung be- festigt. 1. Beinstützen ausfahren/-klappen. 2. Hauptschalter an der Steuerung ausschalten. 3. Hintere Kante der Abdeckung nach oben/ vorne ziehen, sodass sich der Klettverschluss an der Innenseite der Abdeckung löst.

  • Seite 10: Batterien

    Batterien Batterien Vorsicht bei der Verwendung von Metallgegenständen bei Arbeiten an den Batterien. Ein Kurzschluss kann leicht zur Explosion führen. Tragen Sie immer Schutzhandschuhe und Schutzbrillen. Demontage vordere Batterie 1. Rollstuhl auf einen ebenen Untergrund stel- len. 2. Beinstützen ausfahren/-klappen, wenn mög- Batterieanschlüsse &...

  • Seite 11: Demontage Hintere Batterie

    Batterien Batterien Demontage hintere Batterie 1. Rollstuhl auf einen ebenen Untergrund stel- len. 2. Hauptschalter an der Steuerung ausschalten. 3. Demontage der hinteren Fahrgestellabdek- kung, siehe Seite 9. 4. Halteblech der Endstufe abnehmen - die bei- den Schrauben (A) lösen, Blech gerade nach oben abheben und gleichzeitig drehen.

  • Seite 12: Hinterräder

    Hinterräder Hinterräder Demontage 1. Hauptschalter an der Steuerung ausschalten. 2. Fahrgestell des Rollstuhls aufbocken, sodass das jeweilige Rad frei läuft. 3. Nabenkapsel gerade herausziehen und abnehmen. Bei Bedarf mit einem Schraubenzieher an der Nut der Kapsel nachhelfen. 4. Die vier Befestigungschrauben des Rads abnehmen. WARNUNG Die Zentrumschraube darf nicht demontiert werden.

  • Seite 13: Teilung Der Felge

    Hinterräder Hinterräder Teilung der Felge Die Felge kann geteilt werden, um die Montage/Demontage von Hartreifen und luftgefüllten Reifen zu ermöglichen. 1. Demontage des jeweiligen Rads vom Rollstuhl, siehe vorhergehende Seite. 2. Bei Felgen mit luftgefüllten Reifen, Luft auslassen. WARNUNG Vergewissern Sie sich, dass luftgefüllte Reifen drucklos sind, bevor die Felge geteilt wird, ansonsten besteht Verletzungsgefahr. 3.
  • Seite 14 Stützradhalterung Stützradhalterung Demontage 1. Hauptschalter an der Steuerung ausschalten. 2. Hinterrad auf der jeweiligen Seite demontie- ren, siehe Abbildung oben. 3. Die zwei Schrauben (2), die die Halterung des Stützrads Hinterkante halten, abschrauben, siehe Abbildung. Stützrad gleichzeitig vorsichtig anheben, um die Demontage der Schrauben zu erleichtern.

  • Seite 15: Stützräder

    Stützräder Stützräder Die Stützräder können in drei verschiedenen Höhen montiert werden - niedrig, mittel und hoch. Diese Montagepositionen sind gekennzeichnet mit L, M und H. Niedrig Mit den Stützrädern in der untersten Position kippt der Rollstuhl weniger, bevor die Stützräder den Boden berühren, die Beweglichkeit des Rollstuhls wird jedoch etwas verringert.

  • Seite 16: Vorderräder

    Vorderräder Vorderräder Demontage 1. Hauptschalter an der Steuerung ausschalten. 2. Fahrgestell des Rollstuhls aufbocken, sodass das jeweilige Rad frei läuft. 3. Nabenkapsel 1 demontieren. 4. Mutter 2 demontieren, Schraube 6 mit einem geeigneten Inbusschlüssel halten. 5. Beilagscheibe 3, Rad 4, Radachse 5 und Schraube 6 demontieren. Montage 1.

  • Seite 17: Radgabel

    Radgabel Radgabel Demontage 1. Hauptschalter an der Steuerung ausschalten. 2. Fahrgestell des Rollstuhls aufbocken, sodass das jeweilige Rad frei läuft. 3. Verschlussdeckel (1) auf der Oberseite des Tragarms demontieren, siehe Abbildung. 4. Die mit einer Mutter (2) von oben befestigte Radgabel demontieren, siehe Abbildung.

  • Seite 18: Stoßdämpfer

    Stoßdämpfer Stoßdämpfer Demontage des hinteren Stoßdämpfers 1. Sitz nach oben fahren, elektrische Sitzhöhen- verstellung in oberste Position, feststehendes Sitzrohr in Serviceposition, siehe Seite 28. Kann die elektrische Sitzhöhenverstellung nicht auf normale Art und Weise betätigt werden, weil die Batterien leer sind oder das Stellgerät defekt ist, so kann sie auch manuell nach oben oder unten gefahren werden, siehe Seite 26.

  • Seite 19: Demontage Des Vorderen Stoßdämpfers

    Stoßdämpfer Stoßdämpfer Demontage des vorderen Stoßdämp- fers 1. Sitz nach oben fahren, elektrische Sitzhöhen- verstellung in oberste Position, feststehendes Sitzrohr in Serviceposition, siehe Seite 28. Wenn sich die elektrische Sitzhöhenverstel- lung nicht mehr normal einstellen läßt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/gesenkt werden, siehe Seite 26.

  • Seite 20: Tragarme

    Tragarme Tragarme Demontage des vorderen Tragarms 1. Hauptschalter an der Steuerung ausschalten. 2. Fahrgestell des Rollstuhls aufbocken, sodass das jeweilige Rad frei läuft. 3. Demontage der unteren Stoßdämpferbefesti- gung, siehe Seite 19. 4. Verschlussdeckel an der Seite des Tragarms demontieren, siehe Abbildung. 5.

  • Seite 21: Demontage Des Hinteren Tragarms

    Tragarme Tragarme Demontage des hinteren Tragarms 1. Sitz nach oben fahren, elektrische Sitzhöhen- verstellung in oberste Position, feststehendes Sitzrohr in Serviceposition, siehe Seite 28. Wenn sich die elektrische Sitzhöhenverstel- lung nicht mehr normal einstellen läßt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/gesenkt werden, siehe Seite 26.

  • Seite 22: Bremsentriegelung

    Entriegeln der Bremsen Entriegeln der Bremsen Die Bremsentriegelung besteht aus einer Entrie- gelungsvorrichtung, einem Bremsentriegelungs- geber sowie einer Magnetbremse auf jedem Antriebsmotor. Demontage der Entriegelungsvorrich- tung. 1. Sitz nach oben fahren, elektrische Sitzhöhen- verstellung in oberste Position, feststehendes Sitzrohr in Serviceposition, siehe Seite 28. Wenn sich die elektrische Sitzhöhenverstel- lung nicht mehr normal einstellen läßt, weil die Batterien leer sind oder das Stellgerät defekt...

  • Seite 23: Entriegeln Der Bremsen

    Entriegeln der Bremsen Entriegeln der Bremsen Demontage der Magnetbremse 1. Sitz nach oben fahren, elektrische Sitzhöhen- verstellung in oberste Position, feststehendes Sitzrohr in Serviceposition, siehe Seite 28. Wenn sich die elektrische Sitzhöhenverstel- lung nicht mehr normal einstellen läßt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/gesenkt werden, siehe Seite 26.

  • Seite 24: Demontage Des Bremsentriegelungsgebers

    Entriegeln der Bremsen Entriegeln der Bremsen Demontage des Bremsentriegelungs- gebers 1. Sitz nach oben fahren, elektrische Sitzhöhen- verstellung in oberste Position, feststehendes Sitzrohr in Serviceposition, siehe Seite 28. Wenn sich die elektrische Sitzhöhenverstel- lung nicht mehr normal einstellen läßt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/gesenkt werden, siehe Seite 26.

  • Seite 25: Antriebsmotor

    Antriebsmotor Antriebsmotor Demontage 1. Sitz nach oben fahren, elektrische Sitzhöhen- verstellung in oberste Position, feststehendes Sitzrohr in Serviceposition, siehe Seite 28. Wenn sich die elektrische Sitzhöhenverstel- lung nicht mehr normal einstellen läßt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/gesenkt werden, siehe Seite 26.

  • Seite 26: Elektrische Sitzhöhenverstellung

    Elektrische Sitzhöhenverstellung Elektrische Sitzhöhenver- stellung Elektrische Sitzhöhenverstellung manuell heben/senken Wenn sich die Sitzhöhenverstellung nicht mehr normal einstellen läßt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/gesenkt werden. 1. Hauptschalter an der Steuerung ausschalten. 2.

  • Seite 27: Demontage Der Elektrischen Sitzhöhenverstellung

    Elektrische Sitzhöhenverstellung Elektrische Sitzhöhenver- stellung Demontage der elektrischen Sitz- höhenverstellung 1. Sitz ganz nach oben fahren, manuelles Heben, siehe vorhergehende Seite. 2. Hauptschalter an der Steuerung ausschalten. 3. Demontage der oberen Fahrgestellabdek- kung, siehe Seite 8. 4. Sitz und Sitzneigung demontieren, wenn der Rollstuhl mit einer solchen ausgestattet ist, siehe Seiten 30-35.

  • Seite 28: Feststehendes Sitzrohr

    Feststehendes Sitzrohr Feststehendes Sitzrohr Serviceposition Das feststehende Sitzrohr kann in die Servicepo- sition gebracht werden, was die Einstellung der festen Sitzhöhe und andere Servicearbeiten am Rollstuhl erleichtert. 1. Die Schraube, die das Sitzrohr in einer festen Höhe fixiert, entfernen. Der Sitz wird nun durch die im Sitzrohr eingebaute Gasfeder nach oben gedrückt.

  • Seite 29: Demontage Des Feststehenden Sitzrohrs

    Feststehendes Sitzrohr Feststehendes Sitzrohr 3. Die Schraube, die das Sitzrohr in eingestellter Höhe fixiert, wieder lösen, Sitz nach unten drücken. Sitz so drehen, dass der Kopf der Höheneinstellungsschraube in der Ausneh- mung im Außenrohr des Sitzrohrs zu liegen kommt, siehe Abbildung. 4.

  • Seite 30: Sitzneigungsmechanismus

    Sitzneigungsmechanismus Sitzneigungsmechanismus Demontage 1. Sitz nach oben fahren, elektrische Sitzhöhen- verstellung in oberste Position, feststehendes Sitzrohr in Serviceposition, siehe Seite 28. Wenn sich die elektrische Sitzhöhenverstel- lung nicht mehr normal einstellen läßt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/gesenkt werden, siehe Seite 26.
  • Seite 31 Sitzneigungsmechanismus Sitzneigungsmechanismus C350 Corpus, C350 TS Sitzneigungsmechanismus montiert im Lochbild für die Montage an C350 mit Corpus- oder TS-Sitz. C350 PS Sitzneigungsmechanismus montiert im Lochbild für die Montage an C350 mit PS-Sitz.

  • Seite 32: Corpus-Sitz

    Corpus-Sitz Corpus-Sitz Demontage von Fahrgestellen ohne Sitzneigung. 1. Sitz nach oben fahren, elektrische Sitzhöhen- verstellung in oberste Position, feststehendes Sitzrohr in Serviceposition, siehe Seite 28. Wenn sich die elektrische Sitzhöhenverstel- lung nicht mehr normal einstellen läßt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/gesenkt werden, siehe Seite 26.
  • Seite 33 Corpus-Sitz Corpus-Sitz 4. Bei Fahrgestellen mit VR2. Kabel des Stellgeräts von der Endstufe entfer- nen, siehe Abbildung der Kabelanschlüsse für die Endstufe auf Seite 38. Kabelbinder durch- trennen, Anordnung der Kabelbinder für die nachfolgende Montage notieren. Bei Fahrgestellen mit R-Net. Kabel des Sitzes vom ICS Master Module ent- fernen.

  • Seite 34: Ps-Sitz

    PS-Sitz PS-Sitz Demontage bei Fahrgestellen ohne Sitzneigung 1. Sitz nach oben fahren, elektrische Sitzhöhen- verstellung in oberste Position, feststehendes Sitzrohr in Serviceposition, siehe Seite 28. Wenn sich die elektrische Sitzhöhenverstel- lung nicht mehr normal einstellen läßt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/gesenkt werden, siehe Seite 26.
  • Seite 35 PS-Sitz PS-Sitz Demontage bei Fahrgestellen mit Sitz- neigung. 1. Hauptschalter an der Steuerung einschalten. Sitzneigung nach oben fahren. Hauptschalter an der Steuerung ausschalten. Wenn sich die Sitzneigung nicht normal betäti- gen läßt, weil die Batterien leer sind oder das Stellgerät defekt ist, die vordere Befestigungs- schraube des Stellgeräts abschrauben, siehe Abbildung.

  • Seite 36: Steuerpult R-Net

    Steuerpult Steuerpult R-Net Demontage 1. Hauptschalter an der Steuerung ausschalten. 2. Kabelbinder, die die Kabel des Steuerpults an der Unterseite der Armlehne fixieren, abneh- men. Anordnung der Kabelbinder für die nach- folgende Montage notieren. 3. Kabel des Steuerpults am Kabelkontakt tren- nen.

  • Seite 37: Endstufe R-Net

    Endstufe Endstufe R-Net Demontage 1. Hauptschalter an der Steuerung ausschalten. 2. Hauptsicherung in Position “AUS” stellen, siehe Seite 40. 3. Demontage der Fahrgestellabdeckungen, siehe Seite 8. 4. Die elektrischen Anschlüsse zur Endstufe lösen, Anordnung notieren, siehe nachstehende Abbil- dung. Inhibit Externer Ladeanschluss Motor 2...

  • Seite 38: Endstufe Vr2

    Endstufe Endstufe VR2 Demontage 1. Hauptschalter an der Steuerung ausschalten. 2. Hauptsicherung in Position “AUS” stellen, siehe Seite 40. Demontage der Fahrgestellabdeckungen, siehe Seite 8. 4. Die elektrischen Anschlüsse zur Endstufe lösen, Anordnung notieren, siehe nachstehende Abbil- dung. Steuerpult Motor 2 Motor 1 Batterie Inhibit...

  • Seite 39: Beleuchtungsmodul

    Beleuchtungsmodul & ICS Master Module Beleuchtungsmodul (Gilt nur für Fahrgestelle mit VR2 und Beleuch- tung.) Demontage 1. Hauptschalter an der Steuerung ausschalten. 2. Demontage der Fahrgestellabdeckung und der hinteren Batterieabdeckung, siehe Seite 8. 3. Die elektrischen Anschlüsse des Beleuch- tungsmoduls lösen, Anordnung für die Rük- kmontage notieren.

  • Seite 40: Sicherungen

    Sicherungen Sicherungen Zurücksetzen der Hauptsicherung Die Hauptsicherung funktioniert auch als Batterie- trenner, wird aber normalerweise als Hauptsiche- rung bezeichnet. Ein Austausch der Hauptsicherung ist in der Regel nicht erforderlich, da sie als Automatiksicherung nach dem Auslösen wieder zurückgesetzt werden kann. Die Hauptsicherung ist über eine Ausneh- mung in der hinteren Fahrgestellabdeckung zugänglich.

  • Seite 41: Steuerungssystem

    Sicherheit bietet, unabhängig von den übrigen Einstellungen und Aus- stattungen des Rollstuhls. Das Steuerungssystem kann auch individuell an einen speziellen Benutzer angepasst werden. Standard-Parameterdateien können von der Permobil Homepage, www.permobil.se heruntergeladen werden. Nähere Informationen über die Programmierung des Steuerungssystems VR2 und das Herunterladen von Parameterdateien, siehe technische Bedienungsanleitung für die Programmierung von Pilot+ / VSI...

  • Seite 42: Beleuchtung

    Beleuchtung Beleuchtung (Zubehör) Demontage Beleuchtung vorne 1. Hauptschalter an der Steuerung ausschalten. 2. Demontage der vorderen und oberen Fahrge- stellabdeckung, siehe Seiten 8-9. 3. Kabel der Beleuchtung am Kabelkontakt tren- nen. Dieser liegt lose an der Innenseite des Fahrgestells. 4. Kabelbinder der Kabel durchtrennen. Anord- nung der Kabelbinder für die nachfolgende Montage notieren.

  • Seite 43: Auswechseln Der Glühbirne Vorne

    Beleuchtung Beleuchtung (Zubehör) Auswechseln der Glühbirne vorne 1. Hauptschalter an der Steuerung ausschalten. 2. Die beiden Schrauben, die den Lampenein- satz halten, lösen, Einsatz abnehmen, siehe Abbildung. 3. Lampenhalter gerade nach vorne herauszie- hen und abnehmen, defekte Glühbirne aus- wechseln. 4.

  • Seite 44: Leitfaden Zur Fehlersuche R-Net

    Gebrauch des Rollstuhls auftreten können, sowie Vorschläge zu entsprechenden Maßnahmen für die Abhilfe. Beachten Sie bitte, dass diese Liste möglicher Fehler nicht vollständig ist. Setzen Sie sich in Zweifelsfällen immer mit Ihrer Servicestelle oder Permobil in Verbindung. PROBLEM MÖGLICHE URSACHE MASSNAHME Der Rollstuhl lässt sich nicht...

  • Seite 45: Diagnostik R-Net

    Bei fehlerhaften oder schlecht ausgeführten Reparaturarbeiten kann die Verwendung des Rollstuhls mit Gefahren verbunden sein. Permobil haftet nicht für wie auch immer geartete Schäden, weder für Personenschäden noch für Sachschäden am Rollstuhl und dessen Umgebung, wenn diese die Folge von fehlerhaften oder schlecht ausgeführten Repara-...

  • Seite 46: Beispiel Eines Bildschirms, Der Einen Systemfehler Anzeigt

    Fehlersuche Fehlersuche R-Net Beispiel eines Bildschirms, der einen Systemfehler anzeigt Identifiziertes Modul Fehlermeldung Controller Fault Low Battery Fehlercode 0506 2C00 Identifiziertes Modul Hier wird angezeigt, von welchem Modul des Steuerungssystems das Problem entdeckt wurde. Strommodul JSM= Steuerknüppelmodul Fehlermeldung Die Fehlermeldung gibt eine kurze Beschreibung der Art des Fehlers. Fehlercode Der vierstellige Code gibt an, welcher Schutzkreis ausgelöst hat.
  • Seite 47 Die Fehler werden in den jeweiligen Modulen innerhalb des Systems gespeichert. Das Systemlogbuch wird durch Programmierung direkt im System erreicht (On Board Programming, OBP). Für nähere Informationen über OBP, setzen Sie sich mit Permobil oder Ihrem Servicefachmann in Ver- bindung. In OBP-Modus wechseln •...

  • Seite 48: Definitionen Der Diagnostikmeldungen

    Fehlersuche Fehlersuche R-Net Definitionen der Diagnostikmeldungen Wurde eine Fehlermeldung angezeigt und das fehlerhafte Modul identifiziert, können Sie folgende Defi- nitionen verwenden, um die mögliche Ursache des Fehlers und die notwendigen Maßnahmen zur Feh- lerbehebung festzustellen. Fehlermeldung Beschreibung Joystick Error Siehe Abschnitt 3.1. Low Battery Siehe Abschnitt 3.2.

  • Seite 49: Joystick Error (Steuerknüppelfehler)

    Fehlersuche Fehlersuche R-Net Joystick Error (Steuerknüppelfehler) Die häufigste Ursache für diesen Fehler ist, dass der Steuerknüppel vor und während der im Steue- rungssystem eingestellten Zeit aus der mittleren Position bewegt wurde. Der Bildschirm für verstellten Steuerknüppel wird 5 Sekunden lang angezeigt. Wird der Steuerknüppel während dieser Zeit nicht los- gelassen, wird ein Steuerknüppelfehler registriert.

  • Seite 50: Joystick Calibration Error (Kalibrierungsfehler Steuerknüppel)

    Fehlersuche Fehlersuche R-Net Joystick Calibration Error (Kalibrierungsfehler Steuerknüppel) Diese Anzeige erscheint, wenn die Kalibrierung des Steuerknüppels fehlgeschlagen ist. • In den OBP-Modus zurückkehren und die Kalibrierung erneut durchführen. Bleibt der Fehler weiterhin bestehen, kann ein Fehler im Steuerknüppelmodul vorliegen. Mehr darüber in Abschnitt 5.
  • Seite 51 Die Programmierung darf nur von Personen mit fundierten Kenntnissen über das Steuerungssystem von PGDT durchgeführt werden. Falsche Programmierung kann dazu führen, dass der Rollstuhl nicht mehr sicher verwendet werden kann. Permobil haf- tet nicht für Schäden/Verluste jeglicher Art, wenn die im Werk eingestellten Werte des Steuerungssystems durch Programmie-...

  • Seite 52: Bad Settings (Falsche Einstellungen)

    Fehlersuche Fehlersuche R-Net 3.19 Bad Cable (Wackelkontakt) Diese Anzeige erscheint, wenn das Steuerungssystem einen Schaltfehler in den Kommunikationskabeln zwischen den Modulen erkennt. • Sämtliche Kabel und Anschlüsse auf Unterbrechung überprüfen. • Werden sichtbare Schäden an den Kabeln festgestellt, sind diese auszuwechseln. Danach die Span- nung zyklieren.

  • Seite 53: Gone To Sleep (Energiesparmodus)

    Fehlersuche Fehlersuche R-Net 3.22 System Error (Systemfehler) Diese Anzeige erscheint, wenn das Steuerungssystem einen Fehler erkennt, der keinem spezifischen Modul zugeordnet werden kann. • Alle Kabel und Anschlüsse überprüfen. • Spannung zyklieren. Bleibt der Fehler weiterhin bestehen und sind Fremdmodule im System vorhanden: •...
  • Seite 54 Fehlerquelle und des Rollstuhlmodells weitere Tests notwendig sind. Ausführliche Informationen über weite- re Tests finden Sie im Servicehandbuch des Rollstuhls. Permobil haftet nicht für Schäden/Verluste, die bei der Durchführung der beschriebenen Tests oder bei Nichtdurchführung weiterer relevanter Tests entstehen.
  • Seite 55 Fehlersuche Fehlersuche R-Net Bremsentest Diese Tests müssen auf ebenem Untergrund mit einem Freiraum von mindestens 1 Meter rund um den Rollstuhl durchgeführt werden. • Steuerungssystem einschalten. • Überprüfen, dass der Bildschirm nach dem Start weiterhin eingeschaltet ist. • Steuerknüppel langsam nach vorne führen, bis zu hören ist, dass die Feststellbremsen arbeiten. In bestimmten Fällen kann der Rollstuhl zu fahren beginnen.

  • Seite 56: Überprüfung Der Beleuchtung, Anzeigelampen Und Warnlampen

    Wenn Teile ohne Zustimmung von Permobil ausgetauscht werden, erlischt die Garantie für das Steuerungssystem. ACHTUNG Permobil haftet nicht für wie auch immer geartete Schäden/Verluste, die darauf zurückzuführen sind, dass eine Komponente des Steuerungssystems R-Net ohne Genehmigung geöffnet, eingestellt oder geändert wurde.
  • Seite 57 Bei fehlerhaften oder schlecht ausgeführten Reparaturarbeiten kann die Verwendung des Rollstuhls mit Gefahren verbunden sein. Permobil haftet nicht für wie auch immer geartete Schäden, weder für Personenschäden noch für Sachschäden am Rollstuhl und dessen Umgebung, wenn diese die Folge von fehlerhaften oder schlecht ausgeführten Repara-...
  • Seite 58 Reparatur eingeschickt werden. ACHTUNG Wenn Teile ohne Zustimmung von Permobil ausgetauscht werden, erlischt die Garantie für den Rollstuhl. Permobil haftet nicht für wie auch immer geartete Schäden/Verluste, die darauf zurückzuführen sind, dass eine Komponente des Steuerungssystems R-Net ohne Genehmigung geöffnet, eingestellt oder geändert wurde.

  • Seite 59: Leitfaden Zur Fehlersuche Vr2

    Gebrauch des Rollstuhls auftreten können, sowie Vorschläge zu entsprechenden Maßnahmen für die Abhilfe. Beachten Sie bitte, dass diese Liste möglicher Fehler nicht vollständig ist. Setzen Sie sich in Zweifelsfällen immer mit Ihrer Servicestelle oder Permobil in Verbindung. PROBLEM MÖGLICHE URSACHE MASSNAHME Der Rollstuhl lässt sich nicht...

  • Seite 60: Diagnostik Vr2-Elektronik

    Bei fehlerhaften oder schlecht ausgeführten Reparaturarbeiten kann die Verwendung des Rollstuhls mit Gefahren verbunden sein. Permobil haftet nicht für wie auch immer geartete Schäden, weder für Personenschäden noch für Sachschäden am Rollstuhl und dessen Umgebung, wenn diese die Folge von fehlerhaften oder schlecht ausgeführten Repara- turarbeiten sind.
  • Seite 61 Fehlersuche Fehlersuche VR2 FEHLERSIGNAL FEHLERINDIKATION - MASSNAHME 1 Lampe - niedrige Batteriespannung Batteriezustand überprüfen. Kontakt zwischen Batterie und Kontrolleinheit über- prüfen. 2 Lampen - Unterbrechung linker Antriebsmotor Anschluss zum linken Antriebsmotor überprüfen. 3 Lampen - Kurzschluss linker Antriebsmotor Kontakte und Kabel des Antriebsmotors überprüfen. 4 Lampen - Unterbrechung rechter Antriebsmotor Anschluss zum rechten Antriebsmotor überprüfen.
  • Seite 62 Kabelübersicht...

  • Seite 63: Kabelübersicht R-Net

    Kabelübersicht Kabelübersicht R-Net...
  • Seite 64 Kabelübersicht...

  • Seite 65: Kabelübersicht Vr2

    Kabelübersicht Kabelübersicht VR2...

  • Seite 66: Sachregister

    Sachregister Sachregister Abdeckungen ........8 Kabelübersicht R-Net ...... 62 Antriebsmotor ........25 Kabelübersicht VR2 ......64 Batterien ..........10 Leitfaden zur Fehlersuche R-Net ..44 Batterien ..........42 Leitfaden zur Fehlersuche VR2 ..59 Beleuchtungsmodul ......39 Bremsentriegelung ......22 PS-Sitz ..........
