Hinweis
3

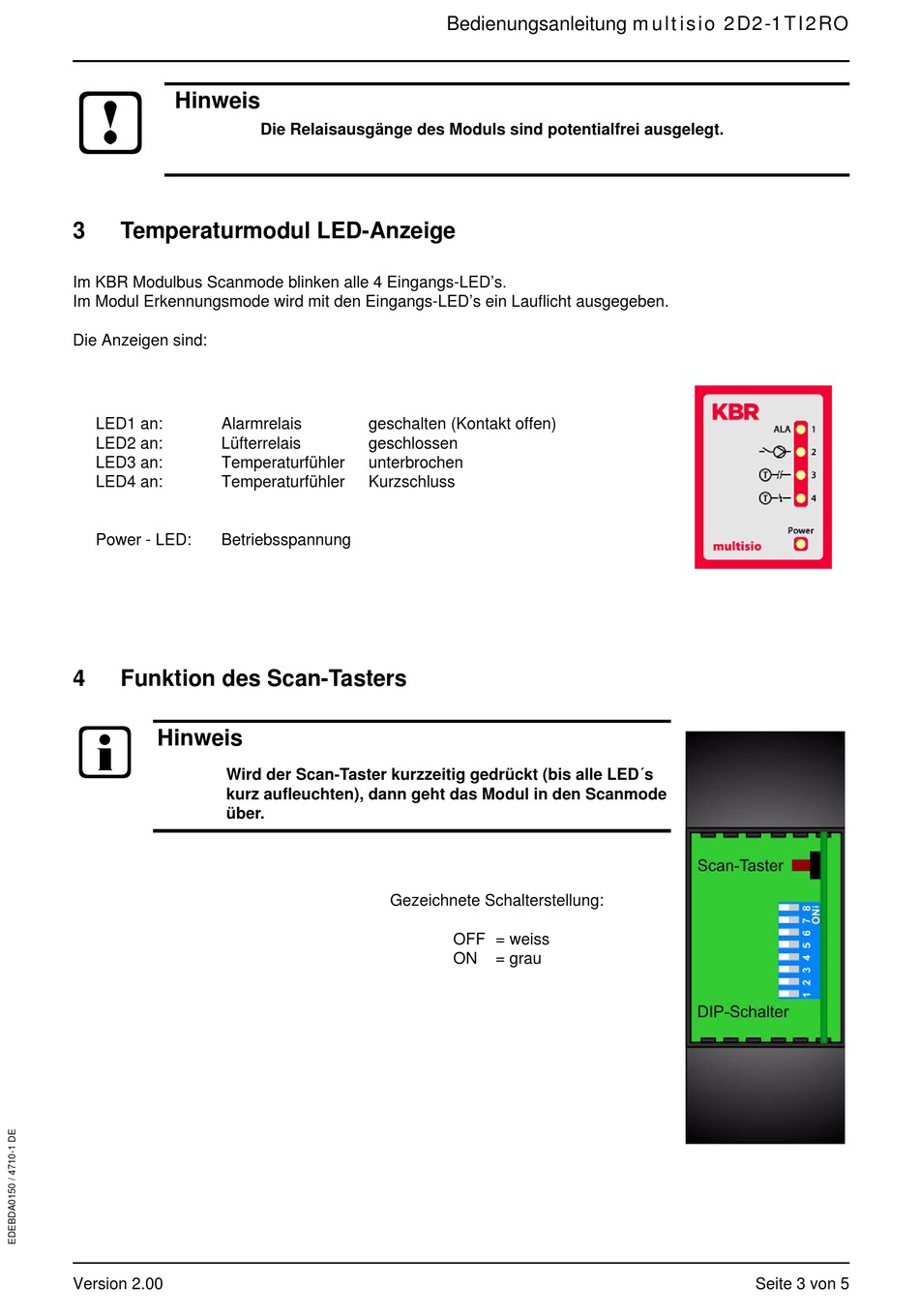

Temperaturmodul LED-Anzeige
Im KBR Modulbus Scanmode blinken alle 4 Eingangs-LED's.
Im Modul Erkennungsmode wird mit den Eingangs-LED's ein Lauflicht ausgegeben.
Die Anzeigen sind:
LED1 an:
Alarmrelais
LED2 an:
Lüfterrelais
LED3 an:
Temperaturfühler
LED4 an:
Temperaturfühler
Power - LED:
Betriebsspannung
4
Funktion des Scan-Tasters
b
Hinweis
Wird der Scan-Taster kurzzeitig gedrückt (bis alle LED´s
kurz aufleuchten), dann geht das Modul in den Scanmode
über.
Version 2.00
Die Relaisausgänge des Moduls sind potentialfrei ausgelegt.
geschalten (Kontakt offen)
geschlossen
unterbrochen
Kurzschluss
Gezeichnete Schalterstellung:
Bedienungsanleitung multisio 2D2-1TI2RO
OFF = weiss
ON
= grau
Seite 3 von 5
