3

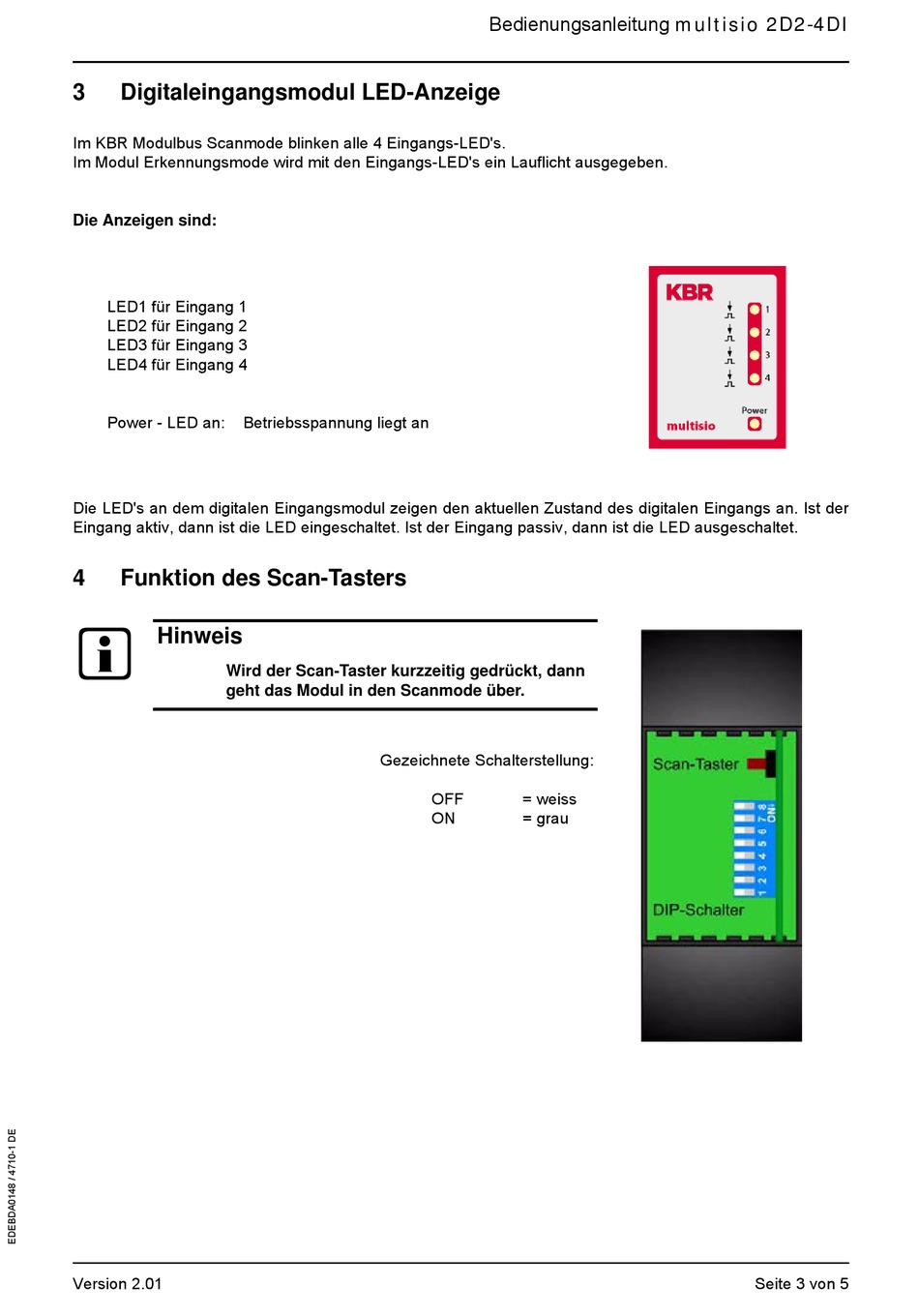

Digitaleingangsmodul LED-Anzeige
Im KBR Modulbus Scanmode blinken alle 4 Eingangs-LED's.
Im Modul Erkennungsmode wird mit den Eingangs-LED's ein Lauflicht ausgegeben.
Die Anzeigen sind:
LED1 für Eingang 1
LED2 für Eingang 2
LED3 für Eingang 3
LED4 für Eingang 4
Power - LED an:
Betriebsspannung liegt an
Die LED's an dem digitalen Eingangsmodul zeigen den aktuellen Zustand des digitalen Eingangs an. Ist der
Eingang aktiv, dann ist die LED eingeschaltet. Ist der Eingang passiv, dann ist die LED ausgeschaltet.
4
Funktion des Scan-Tasters
b
Hinweis
Wird der Scan-Taster kurzzeitig gedrückt, dann
geht das Modul in den Scanmode über.
Version 2.01
Bedienungsanleitung multisio 2D2-4DI
Gezeichnete Schalterstellung:
OFF
= weiss
ON
= grau
Seite 3 von 5
